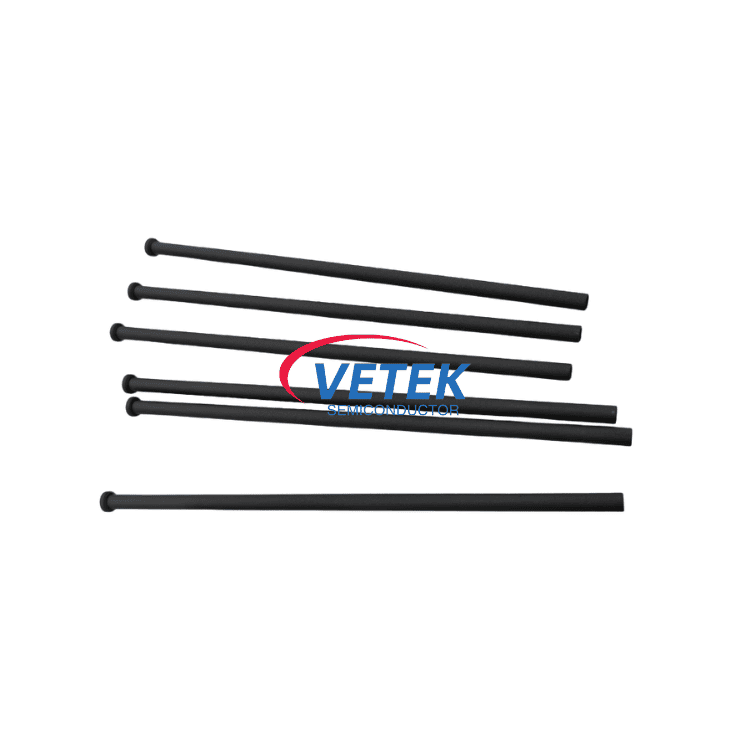

Denne AMAT 0200-03201 Wafer Lift Pin fra VeTek starter med højrent grafit, derefter tilføjer vi en tæt CVD SiC-belægning ovenpå. Den er lavet til 300 mm epitaksisystemer og Applied Materials EPI-reaktorer. Hvorfor grafit og SiC? Grafit håndterer varmen rigtig godt. SiC-laget optager ætsende gasser og slides ikke hurtigt. Det tynde vægdesign? Det er for renere waferløft og placering, færre partikler og længere levetid under høje temperaturer. Vi laver også lignende SiC-belagte grafitdele til ASM-, Aixtron- og LPE-systemer. Ser frem til din forespørgsel.
● Grafitkerne med høj renhed + CVD SiC-belægning – bygget til ægte halvlederproduktion.
● Håndterer epitakskørsel ved høje temperaturer uden at miste mekanisk stabilitet cyklus efter cyklus.
● Tynd vægform skærer den termiske masse ned og forbedrer waferhåndteringspræcisionen.
● SiC-laget tåler aggressive procesgasser og kemisk rensning.
● Glat, ensartet belægning betyder mindre partikelafgivelse og mere stabil bearbejdning. Vi holder snævre tolerancer med CNC-bearbejdning for kritiske halvlederdele.

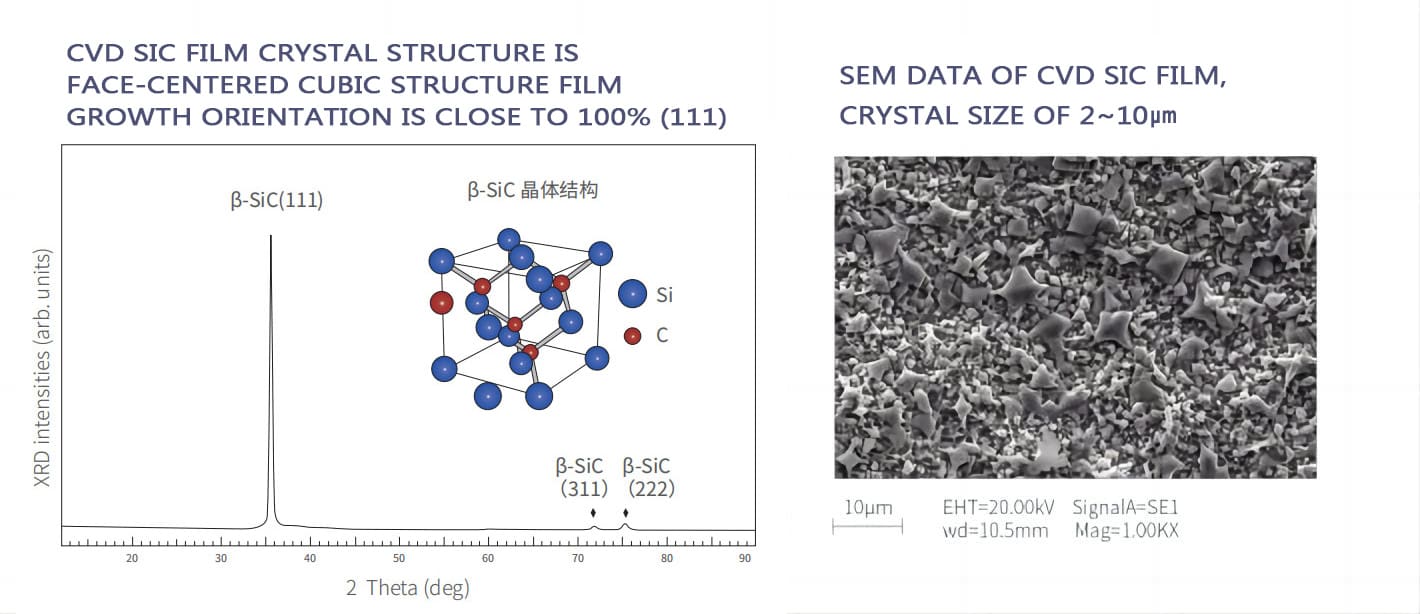

Grundlæggende fysiske egenskaber ved CVD SiC-belægning
Grundlæggende fysiske egenskaber af CVD SiC belægning
