Siliciumcarbid belægning

VeTek Semiconductor har specialiseret sig i produktion af ultrarene siliciumcarbidbelægningsprodukter, disse belægninger er designet til at blive påført på renset grafit, keramik og ildfaste metalkomponenter.


Vores belægninger med høj renhed er primært målrettet til brug i halvleder- og elektronikindustrien. De tjener som et beskyttende lag for waferbærere, susceptorer og varmeelementer, og beskytter dem mod ætsende og reaktive miljøer, der opstår i processer som MOCVD og EPI. Disse processer er integrerede i waferbehandling og fremstilling af enheder. Derudover er vores belægninger velegnede til anvendelser i vakuumovne og prøveopvarmning, hvor der forekommer højvakuum, reaktive og oxygenmiljøer.


Hos VeTek Semiconductor tilbyder vi en omfattende løsning med vores avancerede maskinværkstedskapacitet. Dette gør os i stand til at fremstille basiskomponenterne ved hjælp af grafit, keramik eller ildfaste metaller og påføre SiC- eller TaC-keramiske belægninger internt. Vi leverer også belægningstjenester til kundeleverede dele, hvilket sikrer fleksibilitet til at imødekomme forskellige behov.


Vores siliciumcarbidbelægningsprodukter er meget udbredt i Si-epitaksi, SiC-epitaksi, MOCVD-system, RTP/RTA-proces, ætseproces, ICP/PSS-ætseproces, proces af forskellige LED-typer, herunder blå og grøn LED, UV LED og dyb-UV LED mm., som er tilpasset udstyr fra LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI og så videre.


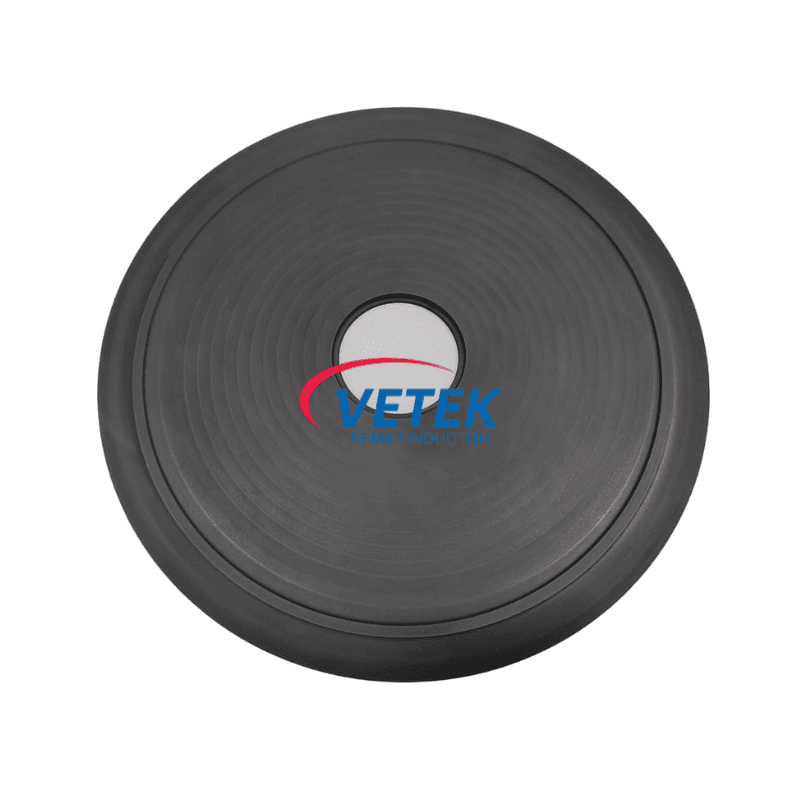

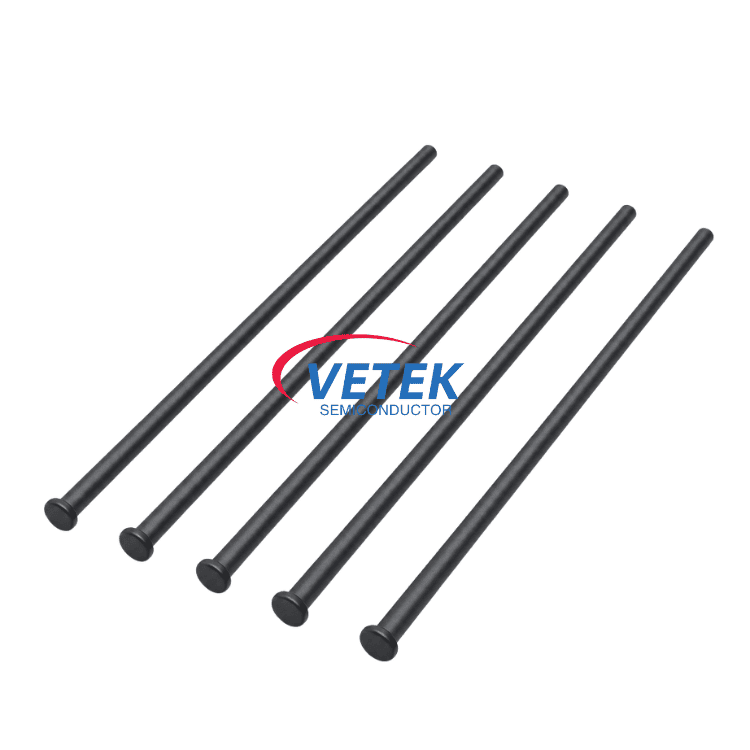

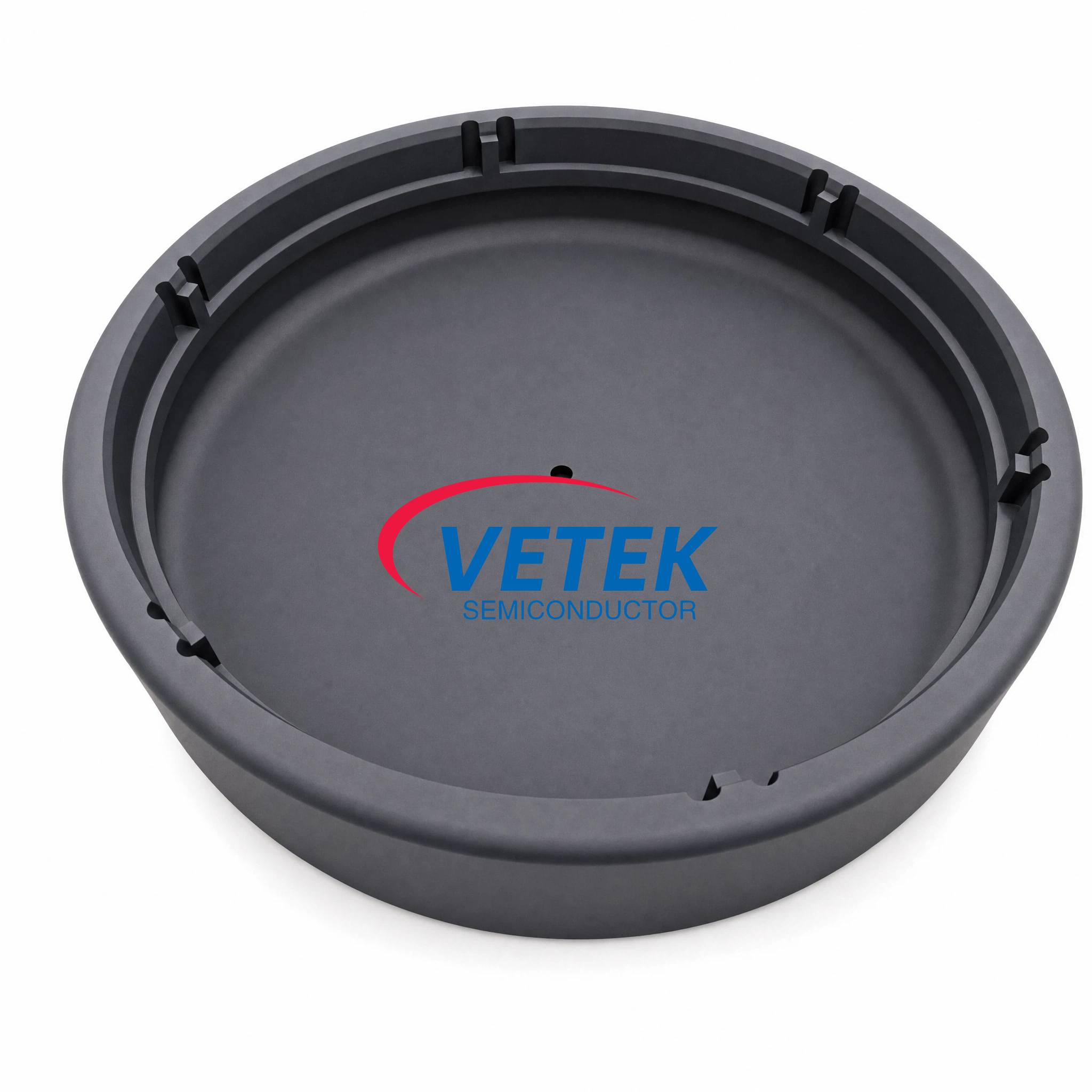

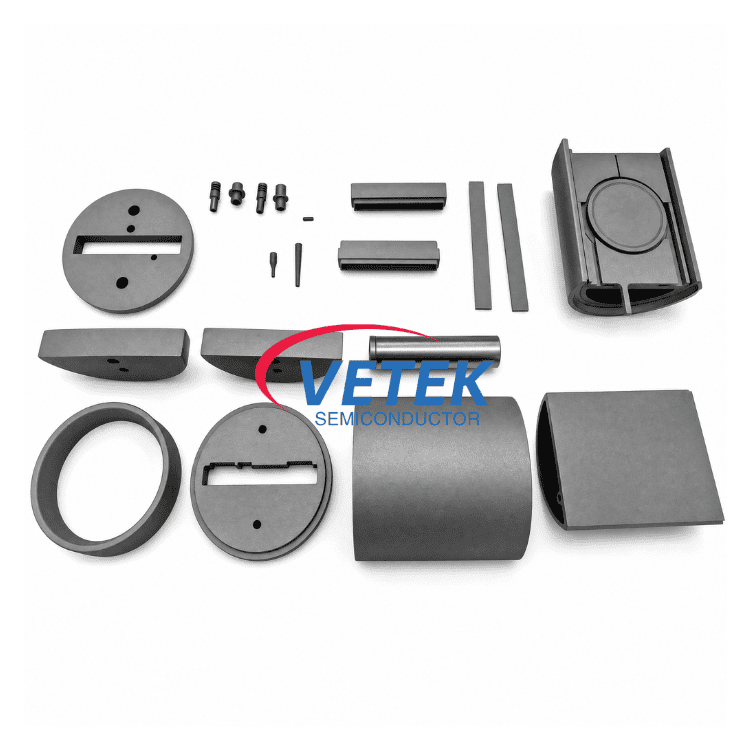

Reaktordele vi kan lave:


Aixtron G5 MOCVD Susceptors


Siliciumcarbidbelægning flere unikke fordele:

Silicon Carbide Coating several unique advantages



VeTek Semiconductor Silicon Carbide Coating Parameter

Grundlæggende fysiske egenskaber af CVD SiC belægning
Ejendom Typisk værdi
Krystal struktur FCC β-fase polykrystallinsk, hovedsageligt (111) orienteret
SiC belægning Densitet 3,21 g/cm³
SiC-belægningHårdhed 2500 Vickers hårdhed (500 g belastning)
Kornstørrelse 2~10μm
Kemisk renhed 99,99995 %
Varmekapacitet 640 J·kg-1·K-1
Sublimeringstemperatur 2700℃
Bøjestyrke 415 MPa RT 4-punkts
Youngs modul 430 Gpa 4pt bøjning, 1300℃
Termisk ledningsevne 300W·m-1·K-1
Termisk udvidelse (CTE) 4,5×10-6K-1

CVD SIC FILM KRYSTAL STRUKTUR

CVD SIC FILM CRYSTAL STRUCTURE



View as

SiC-belagt epitaksialt reaktorkammer

SiC-belagt epitaksialt reaktorkammer

Veteksemicon SiC Coated Epitaxial Reactor kammer er en kernekomponent designet til krævende halvlederepitaksiale vækstprocesser. Ved at bruge avanceret kemisk dampaflejring (CVD) danner dette produkt en tæt, høj ren SiC-belægning på et højstyrke grafitsubstrat, hvilket resulterer i overlegen højtemperaturstabilitet og korrosionsbestandighed. Det modstår effektivt de ætsende virkninger af reaktantgasser i procesmiljøer med høje temperaturer, undertrykker betydeligt partikelforurening, sikrer ensartet epitaksial materialekvalitet og højt udbytte og forlænger vedligeholdelsescyklussen og levetiden for reaktionskammeret væsentligt. Det er et nøglevalg til at forbedre produktionseffektiviteten og pålideligheden af ​​halvledere med brede båndgab såsom SiC og GaN.
Se mere >> Send forespørgsel >>
EPI modtager dele

EPI modtager dele

I kerneprocessen af ​​siliciumcarbid epitaksial vækst forstår Veteksemicon, at susceptorydelse direkte bestemmer kvaliteten og produktionseffektiviteten af ​​det epitaksiale lag. Vores EPI-susceptorer med høj renhed, designet specifikt til SiC-feltet, bruger et specielt grafitsubstrat og en tæt CVD SiC-belægning. Med deres overlegne termiske stabilitet, fremragende korrosionsbestandighed og ekstremt lave partikelgenereringshastighed sikrer de uovertruffen tykkelse og ensartet doping for kunder selv i barske procesmiljøer med høje temperaturer. At vælge Veteksemicon betyder at vælge hjørnestenen for pålidelighed og ydeevne for dine avancerede halvlederfremstillingsprocesser.
Se mere >> Send forespørgsel >>
SiC-belagt grafitsusceptor til ASM

SiC-belagt grafitsusceptor til ASM

Veteksemicon SiC-belagt grafitsusceptor til ASM er en kernebærerkomponent i halvlederepitaksiale processer. Dette produkt anvender vores proprietære pyrolytiske siliciumcarbidbelægningsteknologi og præcisionsbearbejdningsprocesser for at sikre overlegen ydeevne og en ultralang levetid i høje temperaturer og korrosive procesmiljøer. Vi forstår dybt de strenge krav til epitaksiale processer med hensyn til substratrenhed, termisk stabilitet og konsistens og er forpligtet til at give kunderne stabile, pålidelige løsninger, der forbedrer udstyrets overordnede ydeevne.
Se mere >> Send forespørgsel >>
Siliciumcarbid Focus ring

Siliciumcarbid Focus ring

Veteksemicon fokusring er designet specifikt til krævende halvlederætsningsudstyr, især SiC-ætsningsapplikationer. Monteret omkring den elektrostatiske chuck (ESC), i umiddelbar nærhed af waferen, er dens primære funktion at optimere den elektromagnetiske feltfordeling i reaktionskammeret, hvilket sikrer ensartet og fokuseret plasmahandling over hele waferens overflade. En højtydende fokusring forbedrer ætsningshastighedens ensartethed betydeligt og reducerer kanteffekter, hvilket direkte øger produktudbyttet og produktionseffektiviteten.
Se mere >> Send forespørgsel >>
Siliciumcarbidbærerplade til LED-ætsning

Siliciumcarbidbærerplade til LED-ætsning

Veteksemicon siliciumcarbidbærerplade til LED-ætsning, der er specielt designet til fremstilling af LED-chips, er et kerneforbrugsstof i ætningsprocessen. Fremstillet af præcisionssintret siliciumcarbid med høj renhed, tilbyder den enestående kemisk modstand og høj temperatur dimensionsstabilitet, der effektivt modstår korrosion fra stærke syrer, baser og plasma. Dens lave forureningsegenskaber sikrer høje udbytter for LED-epitaksiale wafere, mens dens holdbarhed, der langt overstiger traditionelle materialer, hjælper kunderne med at reducere de samlede driftsomkostninger, hvilket gør det til et pålideligt valg til at forbedre effektiviteten og konsistensen af ​​ætsningsprocessen.
Se mere >> Send forespørgsel >>

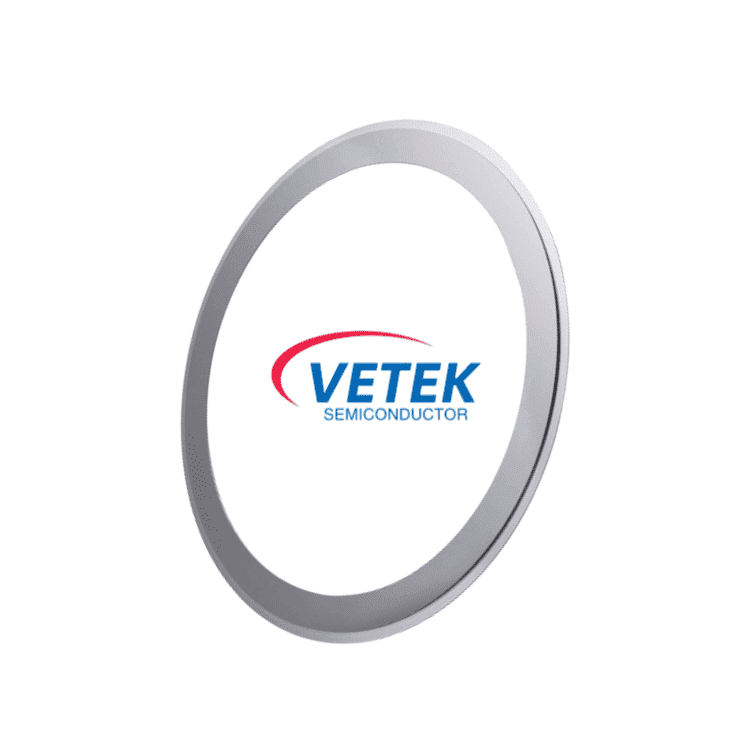

Solid SiC fokusring

Solid SiC fokusring

Veteksi solid SiC fokusring forbedrer ætsningens ensartethed og processtabilitet væsentligt ved præcist at kontrollere det elektriske felt og luftstrømmen ved waferkanten. Det er meget udbredt i præcisionsætsningsprocesser for silicium, dielektrikum og sammensatte halvledermaterialer og er en nøglekomponent til at sikre masseproduktionsudbytte og langsigtet pålidelig udstyrsdrift.
Se mere >> Send forespørgsel >>
Som professionel Siliciumcarbid belægning producent og leverandør i Kina har vi vores egen fabrik. Uanset om du har brug for tilpassede tjenester til at imødekomme de specifikke behov i din region eller ønsker at købe avancerede og holdbare Siliciumcarbid belægning lavet i Kina, kan du efterlade os en besked.
