Fremhævede Produkter

Udvalgte produkter - Vi leverer produkter af høj kvalitet og tekniske tjenester til kunder.

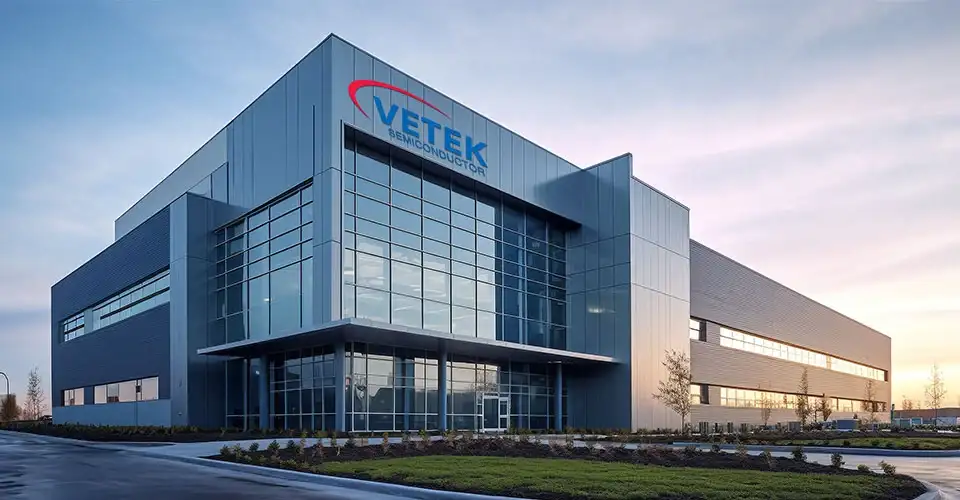

Om os

Om os

WuYi TianYao New Material Tech.Co.,Ltd.
WuYi TianYao New Material Tech.Co., Ltd., grundlagt i 2016, er en førende leverandør af avancerede belægningsmaterialer til halvlederindustrien. Vores grundlægger, en tidligere ekspert fra det kinesiske videnskabsakademis Institut for materialer, etablerede virksomheden med fokus på at udvikle banebrydende løsninger til industrien.

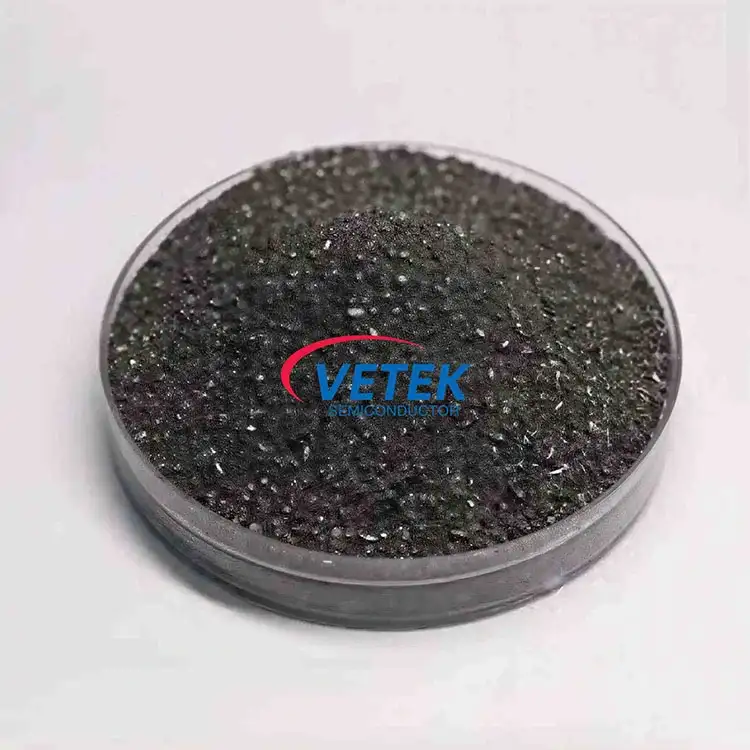

Vores vigtigste produktudbud omfatterCVD siliciumcarbid (SiC) belægninger, tantalcarbid (TaC) belægninger, bulk SiC, SiC-pulvere og højrent SiC-materialer. De vigtigste produkter er SiC-belagt grafit-susceptor, forvarmeringe, TaC-belagt afledningsring, halvmånedele osv., renheden er under 5ppm, kan opfylde kundernes krav.

150

Medarbejdere

12

Produktionslinjer

2

Produktionsbaser

2

R&D centre

Se mere
VeTek er professionel af siliciumcarbidbelægning, tantalcarbidbelægning, speciel grafitproducent og leverandør i Kina. Du kan være sikker på at købe produkterne fra vores fabrik, og vi vil tilbyde dig kvalitets eftersalgsservice.

Vores tjenester

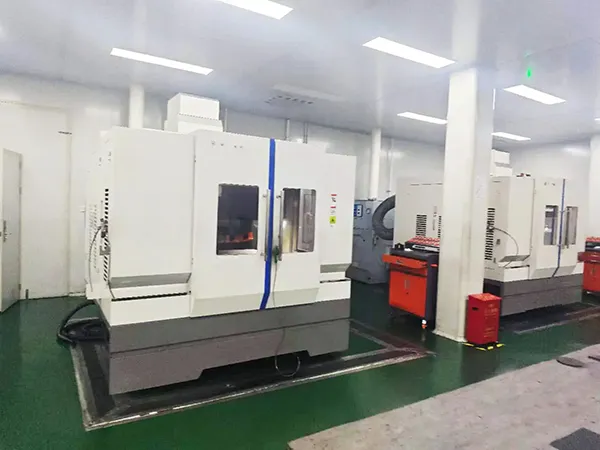

CNC Machining

CNC bearbejdning

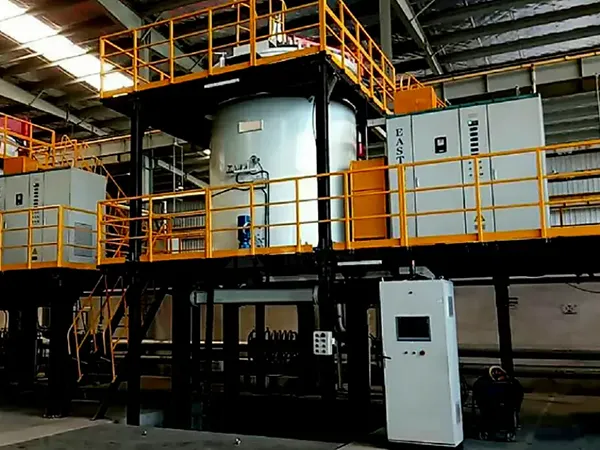

Material Sintering

Materiale Sintring

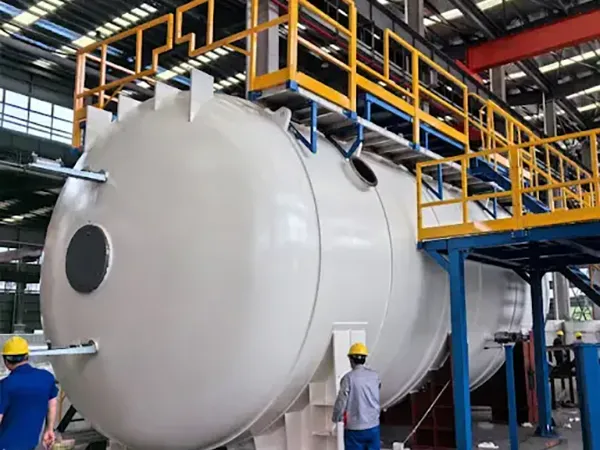

Material Purification

Materiale rensning

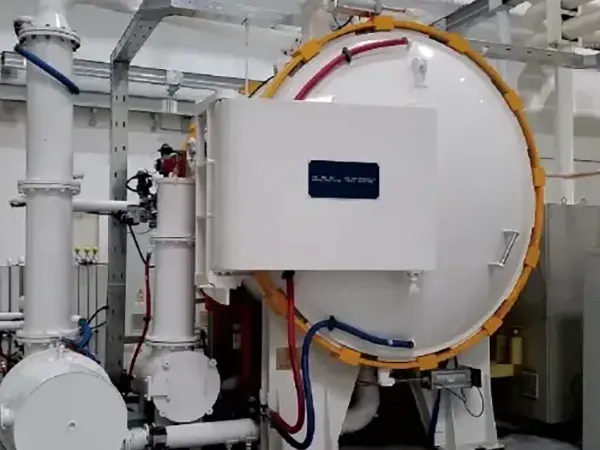

CVD Coating

CVD belægning

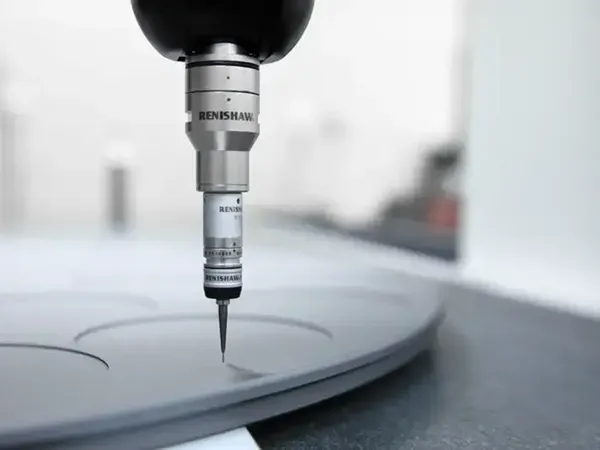

Material Testing

Materialeafprøvning

Vores fordele

Avancerede materialer ændrer fremtiden. Sigtet mod at være den førende innovator af halvledermaterialer på verdensplan.

Advanced Equipment & Testing Capacity

Avanceret udstyr og testkapacitet

Vi driver 12 avancerede produktionslinjer med over 80 sæt brancheførende CVD- og inspektionsudstyr for at sikre stabil masseproduktion og streng kvalitetskontrol.

Dual R&D Centers & Deep Expertise

Dobbelte R&D-centre og dyb ekspertise

Grundlagt af en tidligere CAS-professor med en årlig F&U-investering på 30 %+, slår vores dobbelte R&D-platforme med succes bro over kløften mellem underliggende mekanismeforskning og industriel opskalering.

Strategic Industry Recognition

Strategisk industrianerkendelse

Som en anerkendt guide-virksomhed i den integrerede kredsløbsindustrikæde har VeTek Semiconductor modtaget strategiske kapitalinvesteringer fra flere top-tier børsnoterede halvlederledere.

High-Purity & High-Barrier Solutions

Løsninger med høj renhed og høj barriere

Vi leverer høj renhed, temperaturbestandige CVD-belægninger og komponenter, der effektivt forlænger levetiden og optimerer produktionsomkostningerne for globale halvleder- og PV-kunder.

FABRIKSINDLEDNING

VeTek Semiconductor driver dobbelte forsknings- og udviklingscentre, der integrerer R&D og produktionskapaciteter. I øjeblikket har 2 produktionsbaser, 12 produktionslinjer, 150+ ansatte, R & D tegnede sig for mere end 30%, vores team fokuserer på teknologi, produktion, salg og driftsstyring og har en stærk omfattende evne. Produktlayout bruges hovedsageligt i LED, IC integreret kredsløb, tredje generation af halvledere, fotovoltaiske og andre industrier.

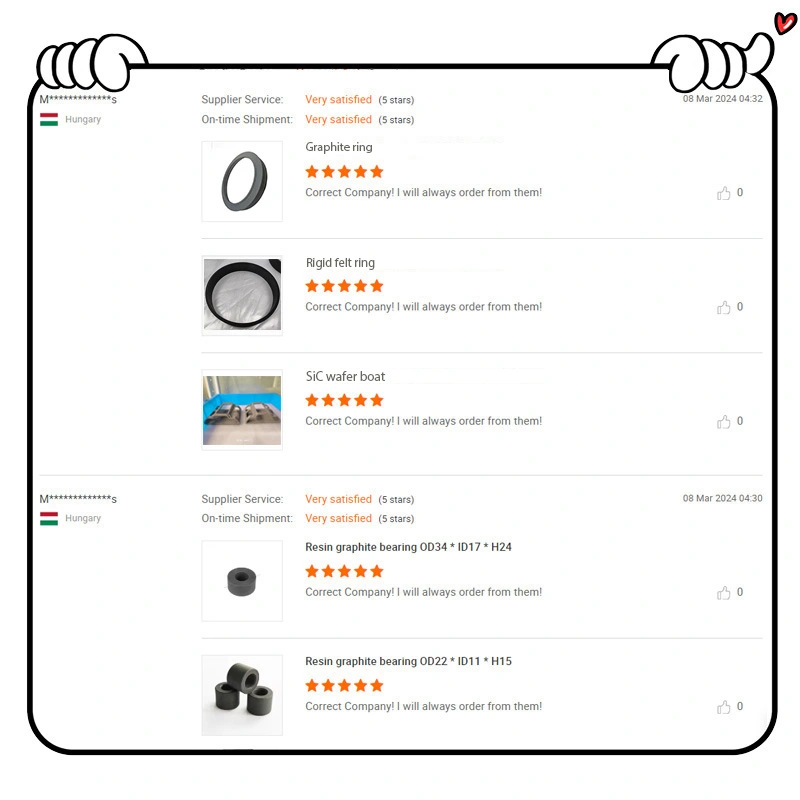

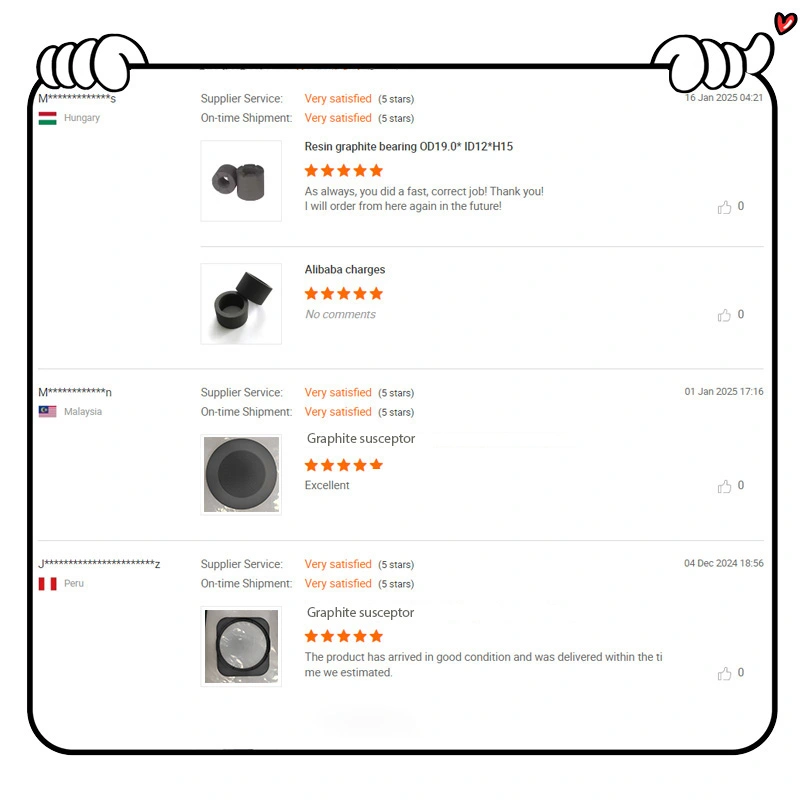

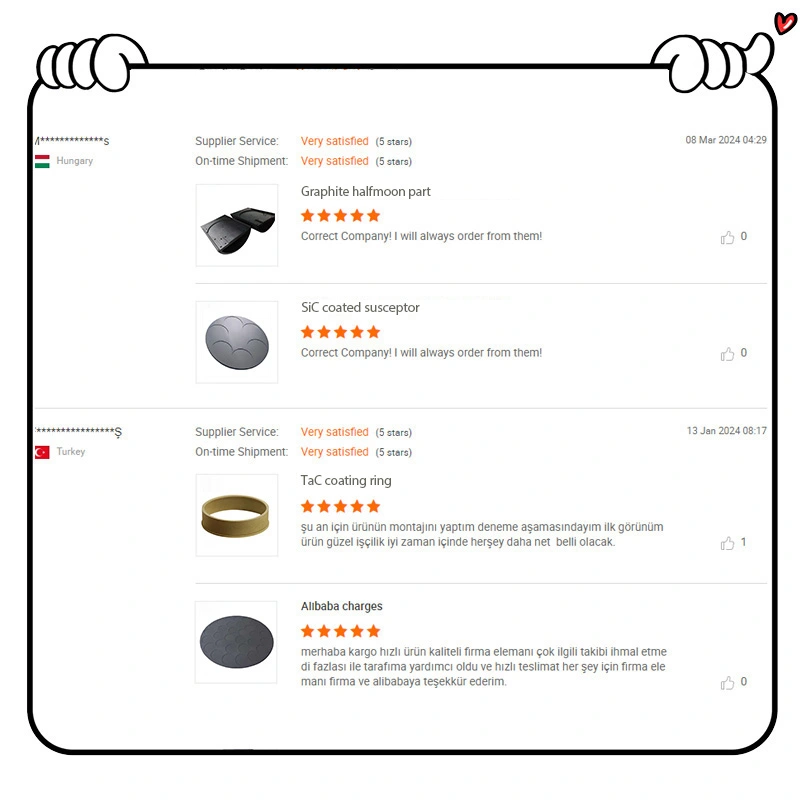

HVAD VORES KUNDER SIGER

WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY

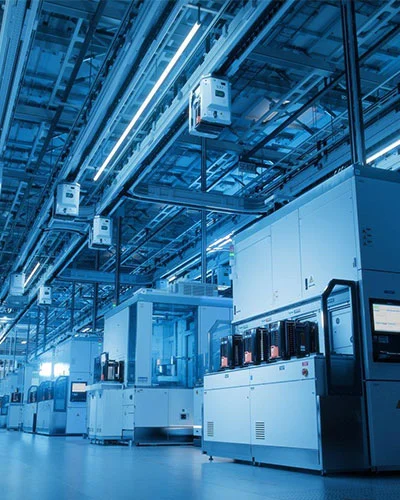

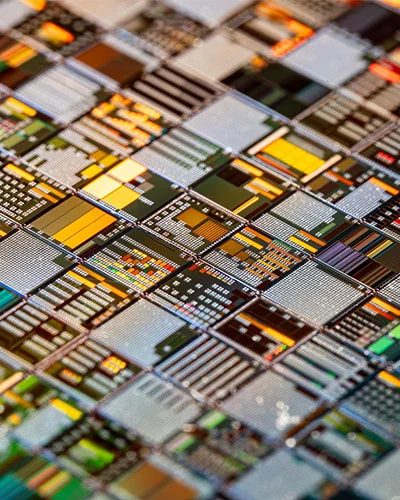

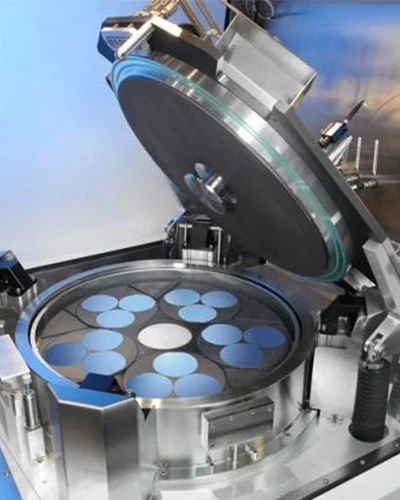

ANSØGNINGSFELT

APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD

FAQ

Q1: Kan dine belægningsprodukter og solide komponenter tilpasses fuldt ud til vores tegninger?

A: Ja, absolut tilpasning er vores kernestyrke. Vi leverer ende-til-ende skræddersyet bearbejdning baseret på dine præcise tegninger, udvælger de bedst egnede substrater og matcher dem med høj-ensartede CVD SiC- eller TaC-belægninger, så de passer perfekt til dit halvlederudstyr.

Q2: Hvordan garanterer du den høje renhed, der kræves for materialer af halvlederkvalitet?

A: Vi implementerer streng råvarescreening og avancerede højtemperaturrensningsprocesser. Alle elementer er sporanalyserede ved hjælp af professionelt testudstyr som ICP-OES og GDMS for at sikre, at vores belægninger og grafitkomponenter opfylder de ultrarene, partikelfrie standarder i chipindustrien.

Q3: Hvilket kvalitetsstyringssystem og branchecertificeringer har du?

A: Vores produktionsanlæg fungerer i nøje overensstemmelse med ISO9001 kvalitetsstyringssystemet. Fra substratbearbejdning til den endelige kemiske dampaflejringsproces (CVD) gennemgår hvert trin strenge dimensions- og overfladepræcisionstjek før forsendelse.

Spørgsmål 4: Understøtter du prøvetestning, før du afgiver bulkordrer, og hvad er processen?

A: Ja, vi glæder os over prøveevaluering for brugerdefinerede susceptorer, waferbåde eller dummy wafers. Du kan angive dine specifikke driftsparametre eller udstyrsmodeller (såsom LPE, Aixtron eller ASM), og vi vil levere en prøveprøve for at sikre, at den opfylder dine termiske krav og proceskrav.

Q5: Hvad er din typiske produktionstid for standard- og specialprodukter?

A: For standardkonfigurationer eller tilgængelig beholdning sender vi med det samme. For brugerdefinerede emner, der kræver præcisionsbearbejdning og CVD-belægningsbehandling, varierer leveringstiden normalt fra 3 til 6 uger, afhængigt af designets kompleksitet og batchvolumen.

Spørgsmål 6: Hvilken form for teknisk eftersalgssupport yder du til internationale kunder?

A: Vi tilbyder 24/7 online teknisk rådgivning for at hjælpe med at optimere dine termiske felter og komponentlevetid. Hvis der opstår driftsproblemer eller koncentrationsudsving under procesintegration, vil vores R&D-ingeniører arbejde med dig på afstand for at levere hurtige og praktiske løsninger.

Nyheder

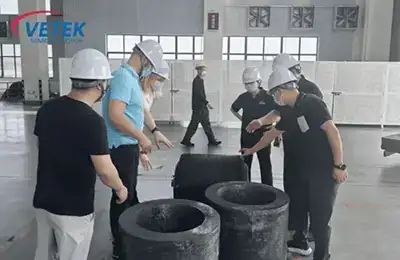

  • Velkommen kunder til at besøge Veteksemicons kulfiberproduktfabrik
    2025-09-10
    Velkommen kunder til at besøge Veteksemicons kulfiberproduktfabrik

    Den 5. september 2025 besøgte en kunde fra Polen en fabrik under VETEK for at lære om vores avancerede teknologier og innovative processer i produktionen af ​​kulfiberprodukter.

  • ​Inde i fremstillingen af ​​solide CVD SiC-fokusringe: Fra grafit til højpræcisionsdele
    2026-01-23

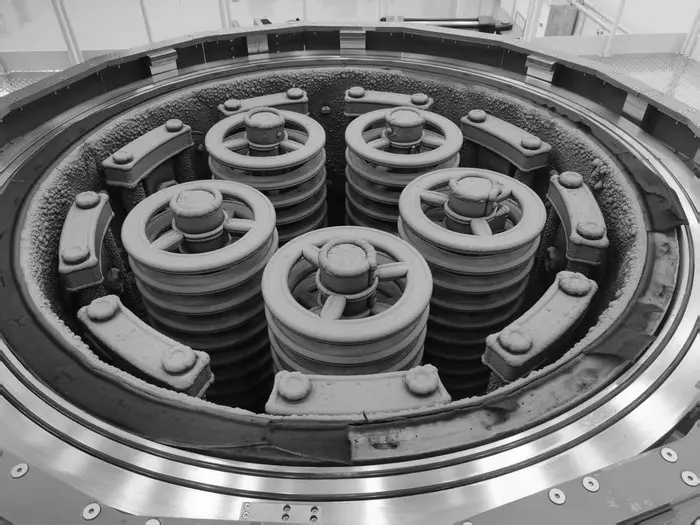

    ​Inde i fremstillingen af ​​solide CVD SiC-fokusringe: Fra grafit til højpræcisionsdele

    I den højspændte verden af ​​halvlederfremstilling, hvor præcision og ekstreme miljøer eksisterer side om side, er Silicon Carbide (SiC) fokusringe uundværlige. Disse komponenter, der er kendt for deres exceptionelle termiske modstand, kemiske stabilitet og mekaniske styrke, er afgørende for avancerede plasmaætsningsprocesser. Hemmeligheden bag deres høje ydeevne ligger i Solid CVD (Chemical Vapor Deposition) teknologi. I dag tager vi dig med bag kulisserne for at udforske den stringente fremstillingsrejse – fra et råt grafitsubstrat til en "usynlig helt" med høj præcision.

  • VETEK til at deltage i SEMICON Europa 2025 i München, Tyskland
    2025-11-20
    VETEK til at deltage i SEMICON Europa 2025 i München, Tyskland

    I 2025 mødes den europæiske halvlederindustri igen på den største halvledermesse SEMICON Europa i München fra den 18.-21. november

  • Substrat vs. Epitaksi: Nøgleroller i halvlederfremstilling
    2026-08-21

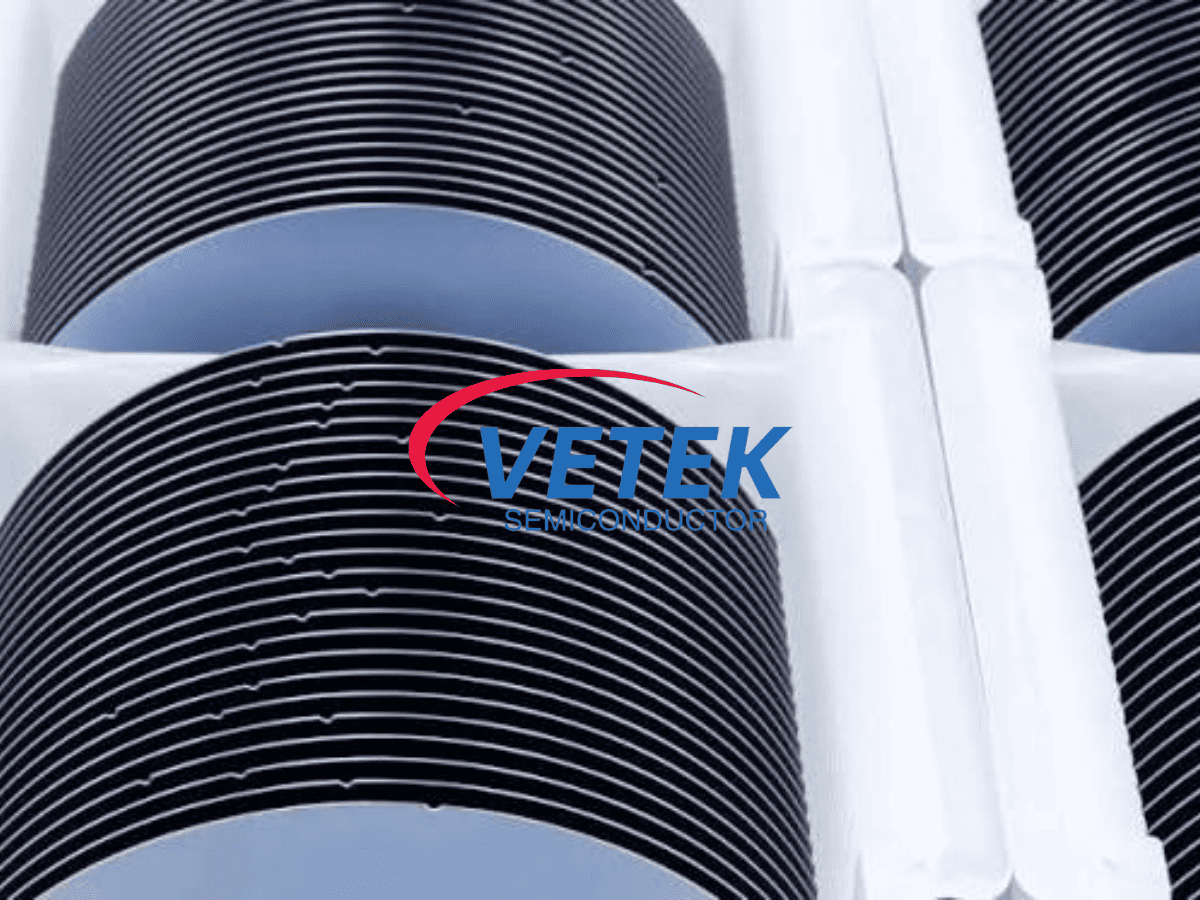

    Substrat vs. Epitaksi: Nøgleroller i halvlederfremstilling

    I moderne chipfremstilling giver substratet fysisk støtte og en varmeafledningsvej, mens det epitaksiale lag bestemmer enhedens elektriske ydeevnegrænser. Denne artikel giver en dybdegående analyse af de grundlæggende forskelle mellem enkeltkrystal silicium- og siliciumcarbidsubstrater og CVD/MBE epitaksiale processer og afslører, hvordan epitaksial teknologi forbedrer ydeevnen af ​​højfrekvente og højspændingsenheder ved at reducere defektdensiteten og inkorporere strain engineering. Uanset om du er procesingeniør eller beslutningstager om indkøb, hjælper denne guide dig hurtigt med at identificere den bedst egnede waferudvælgelsesstrategi.

  • Hvorfor er porøs tantalcarbid (TaC) belagt grafitring kritisk for pålidelig SiC-krystalvækst
    2026-08-20

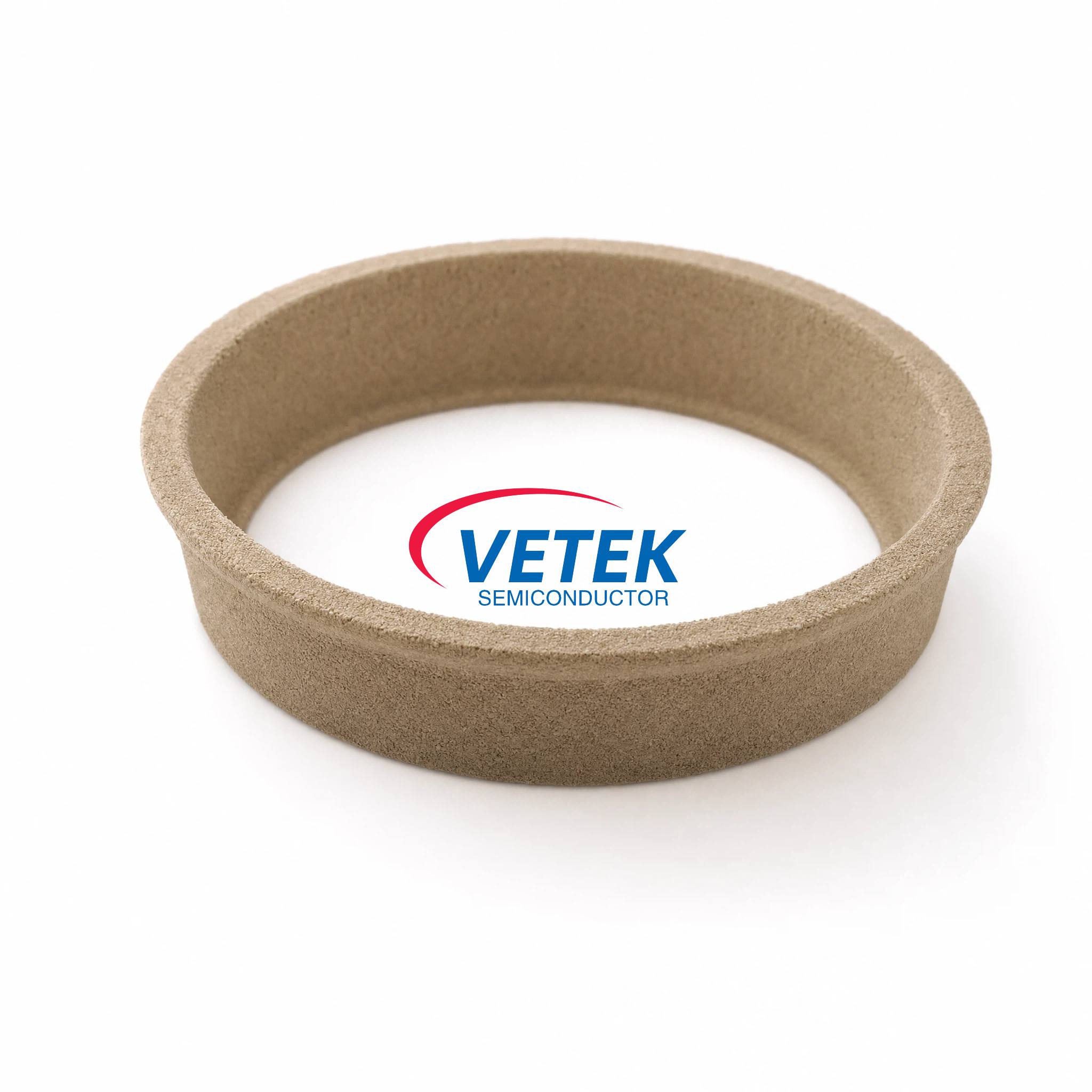

    Hvorfor er porøs tantalcarbid (TaC) belagt grafitring kritisk for pålidelig SiC-krystalvækst

    Den porøse tantalcarbid (TaC) coated grafitring er en specialiseret termisk feltkomponent designet til fysisk damptransport (PVT) SiC enkeltkrystalvækst. Ved at kombinere høj renhed porøs grafit med en tæt CVD tantalcarbid belægning giver det høj temperatur stabilitet, korrosionsbeskyttelse, kontrolleret varmefordeling og lav forurening. Denne artikel forklarer dens struktur, tekniske fordele, applikationer, specifikationer og valg af overvejelser for halvleder- og SiC-krystalvækstudstyr.

  • GTMS/CTMS Speciel grafitfiksturtilpasning: Micro-Hole Deep Machining Solution
    2026-08-13
    GTMS/CTMS Speciel grafitfiksturtilpasning: Micro-Hole Deep Machining Solution

    Med henblik på GTMS/CTMS hermetiske forseglingsprocesser leverer VeTek skræddersyede specielle grafitfiksturløsninger med 1.500 tæt opstillede mikrohuller pr. 0,01 ㎡. Præcis matchende Kovar-legering CTE, overvinde multi-hul mikrobearbejdningsudfordringen over 10 måneder, opnå mikron-niveau nul-defekt kontrol og one-stop engineering levering.

  • Hvorfor er High Purity Quartz Wafer Boat For TEL ved at blive afgørende for avanceret halvlederfremstilling
    2026-08-07
    Hvorfor er High Purity Quartz Wafer Boat For TEL ved at blive afgørende for avanceret halvlederfremstilling

    I den hurtigt udviklende halvlederindustri bestemmer præcisionsmaterialer direkte waferbehandlingskvalitet og produktionseffektivitet. VETEK leverer højtydende High Purity Quartz Wafer Boat For TEL-løsninger designet til avancerede halvlederfremstillingsprocesser, der tilbyder fremragende termisk stabilitet, kemisk resistens og kontamineringskontrol til krævende wafer-fremstillingsmiljøer.

  • Løsning af SiC-belægningskantgulning for at øge CVD-udbyttet fra 50 % til 90 %
    2026-08-05
    Løsning af SiC-belægningskantgulning for at øge CVD-udbyttet fra 50 % til 90 %

    Dybdegående analyse af årsagerne til kantgulning og afskalning af siliciumcarbidbelægning på MOCVD-epitaksigrafit-susceptorer. VeTek eliminerede mikrostress ved præcist at kontrollere den indledende CVD-aflejringshastighed og flow-feltet, øge belægningsudbyttet fra 50 % til 90 % og forlænge levetiden for højrente grafitdele.

  • Hvordan løser man høj lomme-til-lomme-variation i multi-pocket silicium-epitaksi-grafit-susceptorer?
    2026-08-03
    Hvordan løser man høj lomme-til-lomme-variation i multi-pocket silicium-epitaksi-grafit-susceptorer?

    Ved at adressere 1,4% lomme-til-lomme tykkelsesvariation i multi-pocket silicium epitaksi grafit susceptorer, forbedrede VeTek Semi susceptor planhed til <0,08 mm og reducerede variation til 0,69% via CVD flow felt simulering og ultra-præcision SiC coating, hvilket øgede wafer udbyttet.

  • MOCVD SiC Coated Graphite Susceptor Cracking Analysis & Thermal Stress Optimization Case Study
    2026-07-30
    MOCVD SiC Coated Graphite Susceptor Cracking Analysis & Thermal Stress Optimization Case Study

    Lær, hvordan Vetek eliminerede radial revnedannelse i store MOCVD SiC-belagte grafitsusceptorer. Strukturelt stressbuffer-redesign og CTE-tilpasning øgede levetiden med 300 %+.

  • Fra 4-tommer til 8-tommer: Et årti med SiC Semiconductor Growth
    2026-07-25
    Fra 4-tommer til 8-tommer: Et årti med SiC Semiconductor Growth

    Et årti med SiC-evolution - fra tidlige 4-tommers kommercialiseringsudfordringer til nutidens 8-tommer wafer-overgang. Opdag, hvordan CVD SiC-belægninger, Solid SiC og TaC-materialer muliggør pålidelig halvlederfremstilling.

  • VETEK Semiconductor | Producent af CVD SiC/TaC-belægninger, fast SiC og kritiske halvledermaterialer
    2026-07-23
    VETEK Semiconductor | Producent af CVD SiC/TaC-belægninger, fast SiC og kritiske halvledermaterialer

    VETEK Semiconductor er specialiseret i seks store produktkategorier, herunder CVD SiC-belægninger, CVD TaC-belægninger, Solid SiC, højrent grafit og kulfiber, kvarts og avanceret keramik og halvlederwafere. Vores produkter betjener kritiske halvlederprocesser såsom epitaksi, ætsning og krystalvækst. Med dobbelte R&D-platforme, et fuldt integreret produktionssystem og globale forsyningskapaciteter er vi anerkendt som en national specialiseret og sofistikeret "lille kæmpe"-virksomhed.
