Hvad er en halvmåne i et LPE-reaktionskammer?

I siliciumcarbid (SiC) epitaksisystemer forbliver mange nøglereaktorkomponenter ukendte uden for halvlederfremstillingsindustrien. En af disse komponenter er "Halfmoon", en grafitbaseret strukturel del, der almindeligvis bruges inde i LPE-reaktionskamre.

Selvom Halfmoon ikke er en wafer-bærer i sig selv, spiller den en vigtig rolle i at opretholde reaktorstabilitet under epitaksiale vækstprocesser ved høje temperaturer. Efterhånden som SiC-halvlederfremstilling bevæger sig mod større wafere og strengere proceskontrol, er design og materialeydelse af interne reaktorkomponenter blevet stadig vigtigere.

Forståelse af LPE-reaktionskammeret

LPE (Liquid Phase Epitaxy) er en krystalvækstteknik, der bruges i halvlederfremstilling. I SiC-epitaksisystemer fungerer reaktionskammeret under ekstremt krævende forhold, der involverer:

• Høje temperaturer
• Reaktive procesgasser
• Lange termiske cyklusser
• Streng forureningskontrol
• Krav til stabil gasstrøm

Moderne SiC-epitaksisystemer såsom LPE-reaktorer er stærkt afhængige af stabile termiske feltstrukturer og gasstrømsstyring inde i reaktionskammeret. Selv små variationer i temperaturfordeling eller gasstrømningsensartethed kan direkte påvirke epitaksiallagets kvalitet og waferkonsistens.

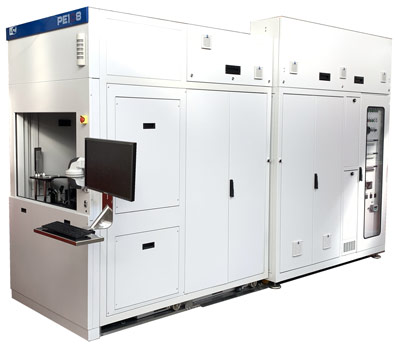

LPE PE1O6 SiC-epitaksireaktoren, et horisontalt hot-wall-system, der bruges til avanceret SiC-wafervækst.

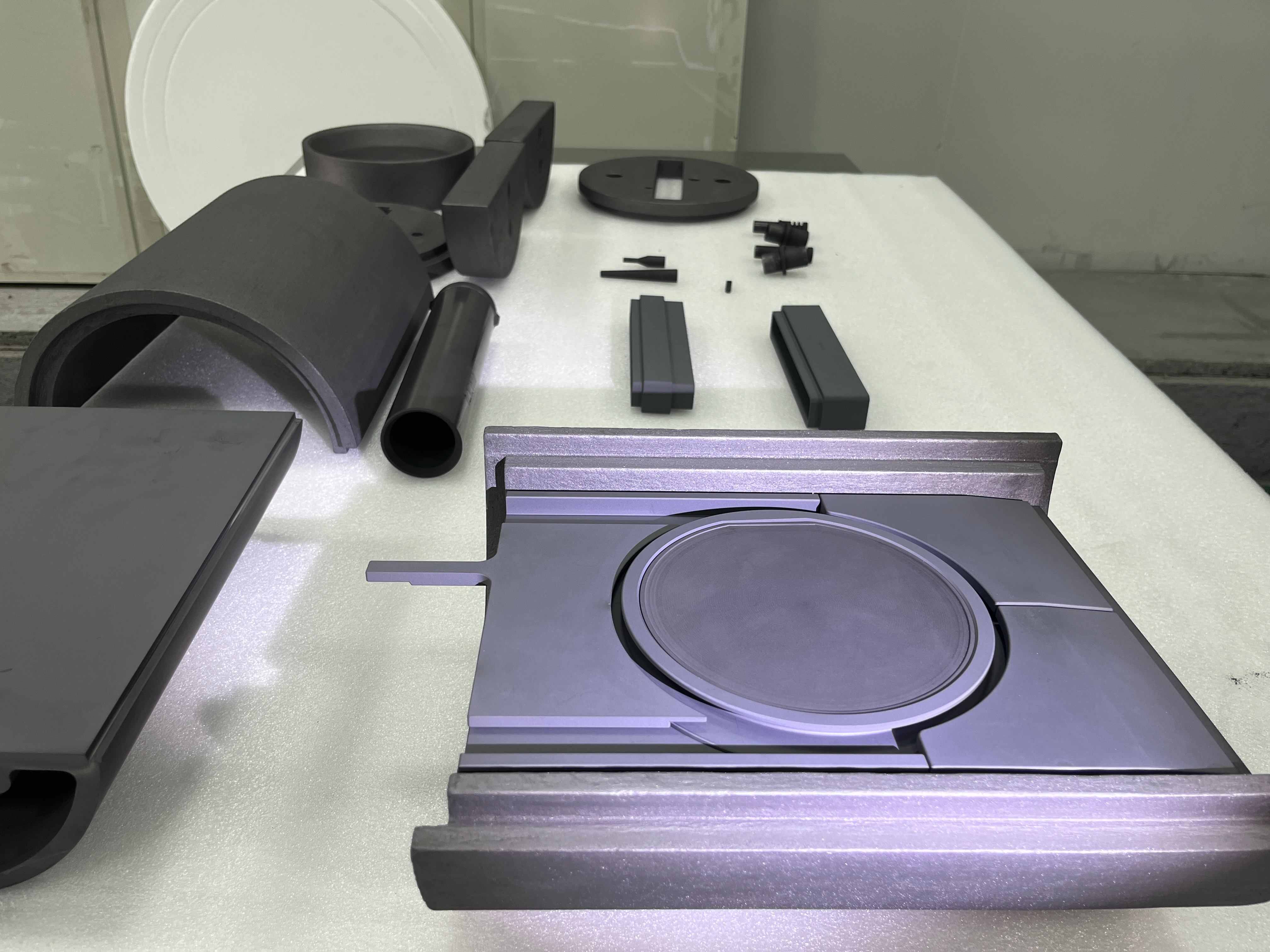

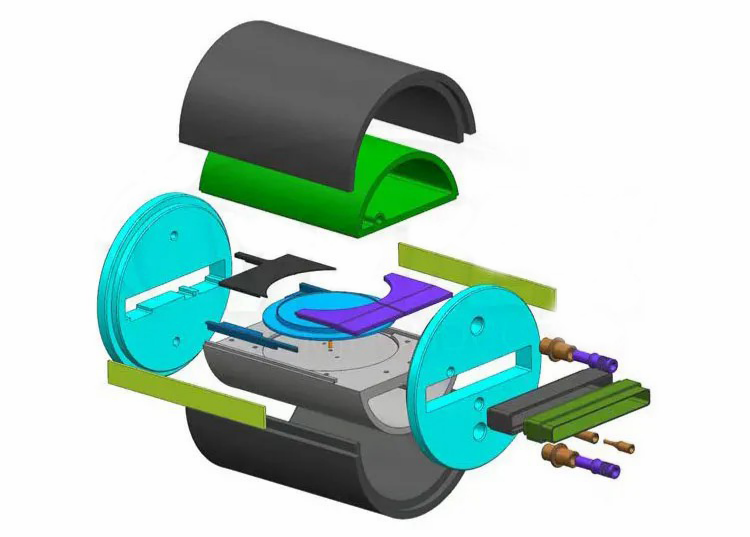

Inde i kammeret arbejder flere grafitbaserede komponenter sammen for at skabe et kontrolleret termisk og kemisk miljø for epitaksial vækst. Halvmånen er en af ​​disse understøttende strukturelle komponenter.

Hvorfor kaldes det "Halvmåne"?

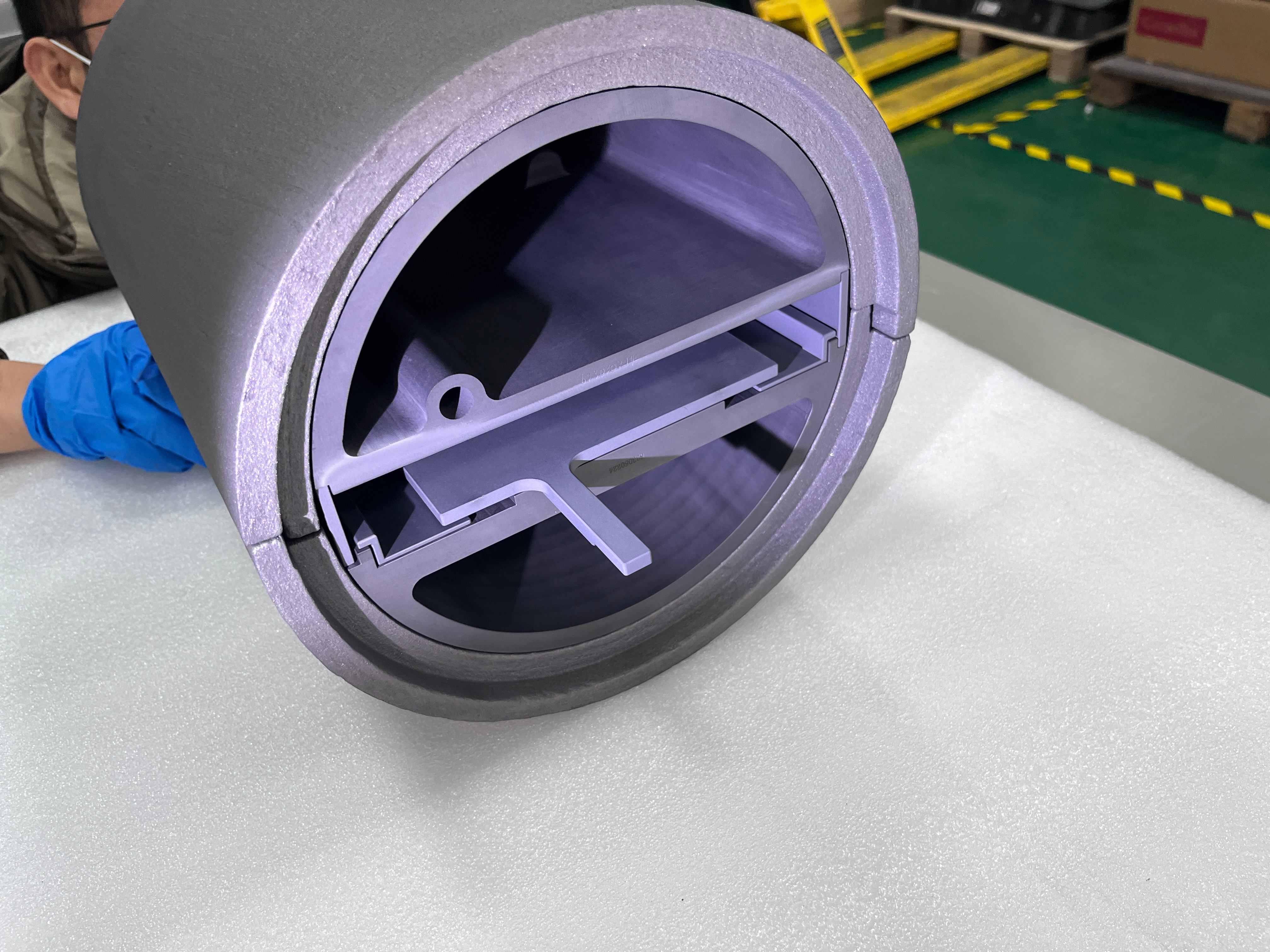

Delen har hovedsageligt sit navn fra sin form. I mange LPE-reaktorer ligner komponenten en halvcirkel- eller halvmånestruktur, når den er installeret omkring det varme zoneområde.

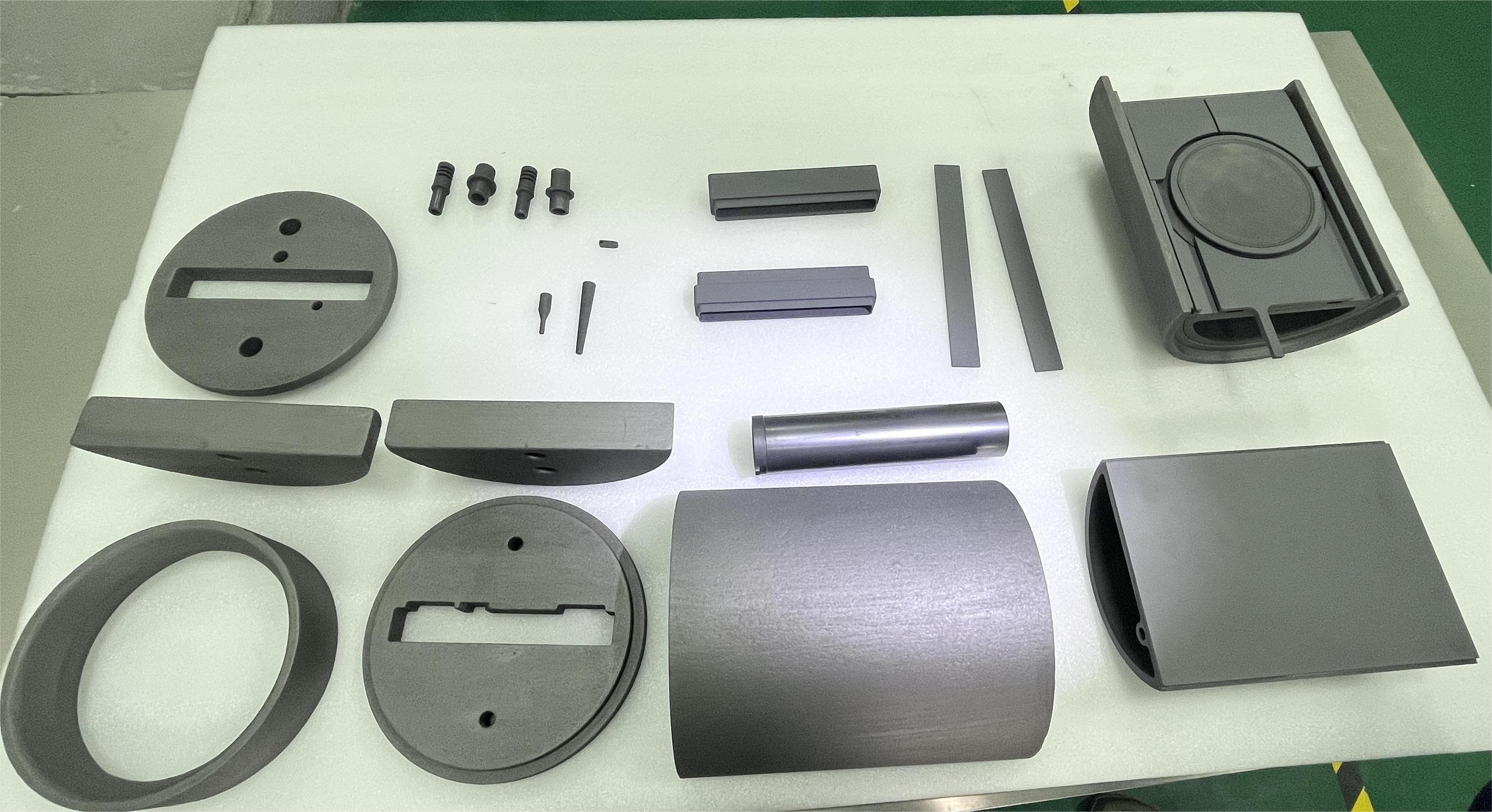

Forskellige udstyrsproducenter bruger lidt forskellige designs. Nogle Halfmoon dele er tykkere, nogle inkluderer yderligere støttestrukturer, og nogle er direkte forbundet med roterende samlinger inde i kammeret.

I egentlige reaktorsystemer er geometrien normalt optimeret sammen med det termiske felt og kammerlayout i stedet for at følge én universel standard.

Funktioner af Halfmoon-komponenten

Selvom reaktordesignerne er forskellige, bidrager Halfmoon-komponenter almindeligvis til flere vigtige funktioner.

1. Understøttende reaktorstrukturer

Inde i en epitaksereaktor udvider og krymper mange grafitdele gentagne gange under opvarmningscyklusser. På grund af dette bliver den mekaniske stabilitet af interne støttekomponenter vigtig over lange produktionsforløb.

I nogle reaktordesigns hjælper Halfmoon med at opretholde den relative position af nærliggende kammerstrukturer under høje temperaturer. Selv en lille deformation kan påvirke kammerjusteringen eller processens repeterbarhed.

2. Assisterende gasstrømningsstabilitet

Gasstrømningsadfærd inde i en SiC-reaktor er mere kompliceret, end den ser ud til udefra. Ved høj temperatur kan selv relativt små strukturelle ændringer inde i kammeret ændre lokale strømningsforhold.

Afhængigt af reaktorplatformen kan Halfmoon indirekte påvirke, hvordan procesgasser bevæger sig rundt i den varme zone-region. Dette er en af ​​grundene til, at intern kammergeometri ofte omhyggeligt optimeres under reaktorudvikling.

3. Koordinering af termisk felt

Moderne epitaksisystemer kræver omhyggeligt kontrollerede termiske gradienter. Arrangementet af grafitkomponenter inde i kammeret påvirker varmefordelingen og termisk effektivitet.

Halvmånekomponenter kan indirekte påvirke:

• Varmereflektion
• Termisk balance
• Lokal temperaturstabilitet
• Termisk afskærmningsydelse

Dette bliver mere og mere vigtigt for store waferbehandlinger.

4. Understøttelse af mekaniske rotationssystemer

Nogle LPE-systemer bruger roterende samlinger til at forbedre afsætningsensartetheden under epitaksial vækst. I disse konfigurationer kan Lower Halfmoon være integreret med nærliggende roterende eller støttestrukturer inde i kammeret.

De mekaniske krav kan blive ret krævende, fordi reaktoren skal fungere kontinuerligt under både høje temperaturer og kemisk reaktive forhold.

Hvorfor grafit stadig er meget udbredt i reaktorsystemer

Selv i dag er grafit stadig et af de mest praktiske materialer til termiske halvleder-feltapplikationer. Det er relativt let, kan bearbejdes til komplekse former og bevarer stabile egenskaber ved temperaturer, hvor mange metaller ville svigte.

For reaktorproducenter er en anden fordel, at grafit reagerer godt på præcisionsbearbejdning, hvilket er vigtigt for komponenter installeret i snævre kammerrum.

Samtidig har bar grafit også begrænsninger. Under langvarig eksponering for reaktive procesgasser og gentagne termiske cyklusser kan overfladen gradvist nedbrydes eller generere partikler. På grund af dette er belagte grafitstrukturer nu almindeligt anvendt i moderne SiC-epitaksisystemer.

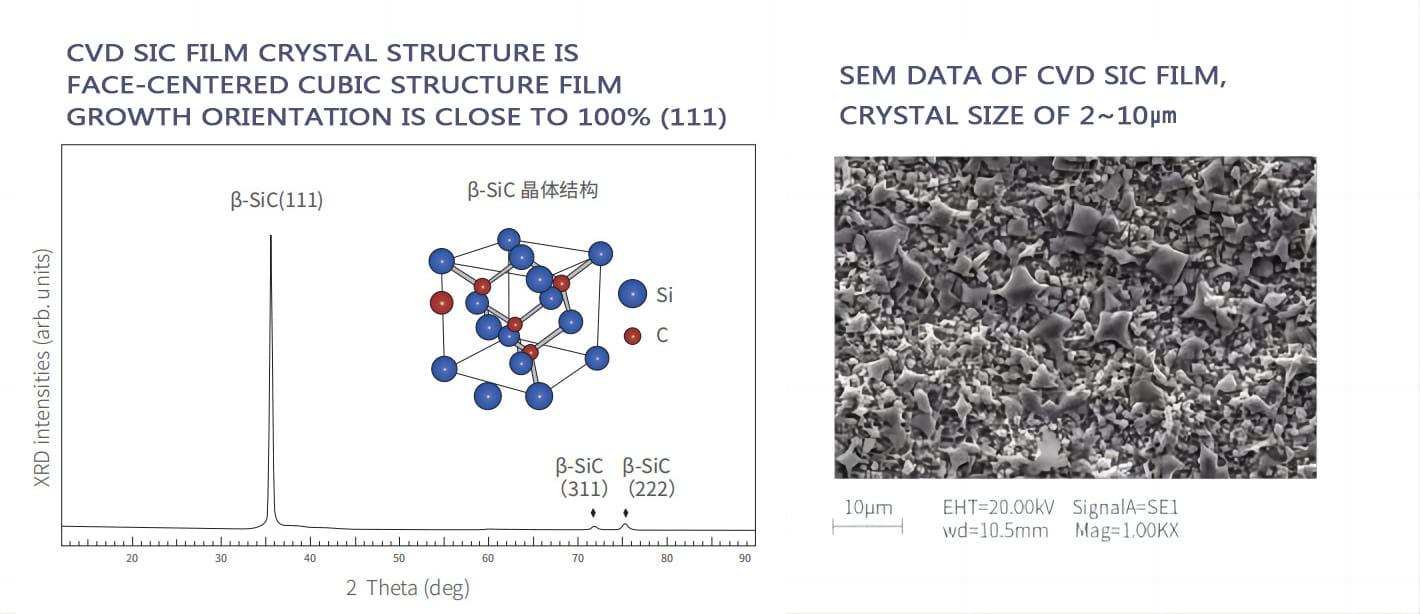

Rollen af ​​CVD SiC Coating

CVD SiC (Chemical Vapour Deposition Silicon Carbide) belægning bruges i vid udstrækning på grafitreaktorkomponenter i SiC-epitaksisystemer.

Belægningen danner et tæt beskyttende lag på grafitoverfladen, der hjælper med at forbedre:

• Korrosionsbestandighed
• Overflade renhed
• Slidstyrke
• Termisk chok ydeevne
• Processtabilitet

SiC-belagte grafitkomponenter findes nu almindeligt i:

• Susceptorer
• Wafer bærere
• Kammerforinger
• Gasflowkomponenter
• Halvmånesamlinger

Hvorfor flere virksomheder studerer TaC Coatings

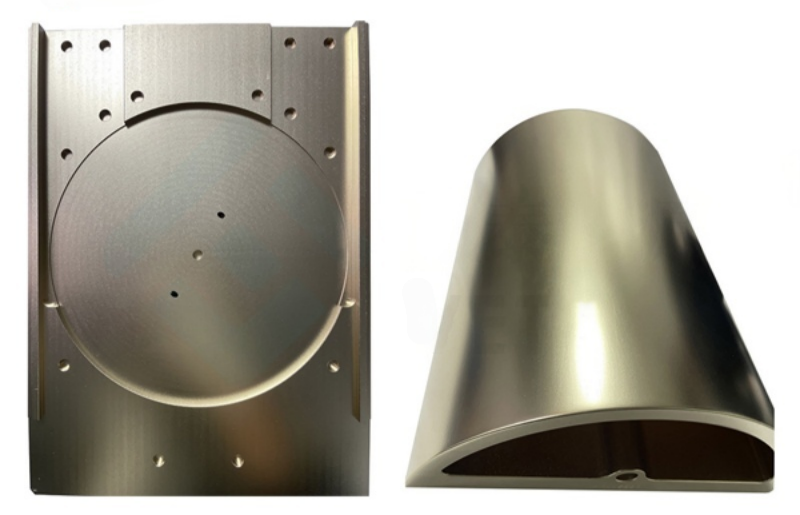

I de senere år er TaC-belægning begyndt at tiltrække sig mere opmærksomhed i avancerede termiske halvleder-feltapplikationer, især i højtemperatur-SiC-processer.

En grund er, at nogle næste generations krystalvækstsystemer fungerer under forhold, hvor konventionelle belægningsmaterialer kan blive udsat for større termisk og kemisk stress over lange procescyklusser.

Sammenlignet med traditionelle SiC-belægninger viser TaC generelt stærkere kemisk stabilitet ved ekstremt høje temperaturer. På grund af dette fortsætter forskere og udstyrsproducenter med at evaluere dets potentiale for fremtidige højtemperaturreaktorsystemer.

Termiske isoleringsmaterialer omkring reaktoren

Udover strukturelle grafitdele har termiske isoleringsmaterialer også stor indflydelse på reaktorydelsen.

Halvledersystemer bruger ofte:

• Blød grafitfilt
• Stiv grafitfilt
• PAN-baseret kulfiberfilt
• Carbon komposit isoleringsmaterialer

Disse materialer hjælper med at reducere varmetab og opretholde en stabil temperaturfordeling under lange vækstcyklusser.

Stigende krav i moderne SiC-epitaxi

Efterhånden som SiC-industrien bevæger sig mod 200 mm wafer-platforme, står interne reaktorkomponenter over for stadig strengere krav til termisk stabilitet, dimensionspræcision og kontamineringskontrol.

Den hurtige udvikling af elektriske køretøjer, vedvarende energisystemer og højfrekvent strømelektronik accelererer efterspørgslen efter SiC-wafere.

Da waferstørrelserne stiger fra 4-tommer til 6-tommer og 8-tommer platforme, skal reaktorkomponenter opfylde strengere krav til:

• Dimensionel præcision
• Belægningens ensartethed
• Termisk stabilitet
• Renhedskontrol
• Mekanisk pålidelighed

Selv understøttende kammerkomponenter såsom Halfmoon-samlinger bliver mere teknisk krævende.

Konklusion

Halfmoonen kan se ud til at være en relativt simpel grafitstruktur inde i et LPE-reaktionskammer, men den bidrager til flere vigtige aspekter af reaktordrift, herunder termisk stabilitet, gasstrømskoordination og mekanisk støtte.

Dens udvikling afspejler også bredere tendenser inden for halvlederfremstilling: højere temperaturer, renere processer, større wafere og mere avanceret materialeteknik.

Efterhånden som SiC-epitaksiteknologien fortsætter med at udvikle sig, vil reaktorkomponenter og belægningsteknologier sandsynligvis blive endnu mere specialiserede og præstationsdrevne.
