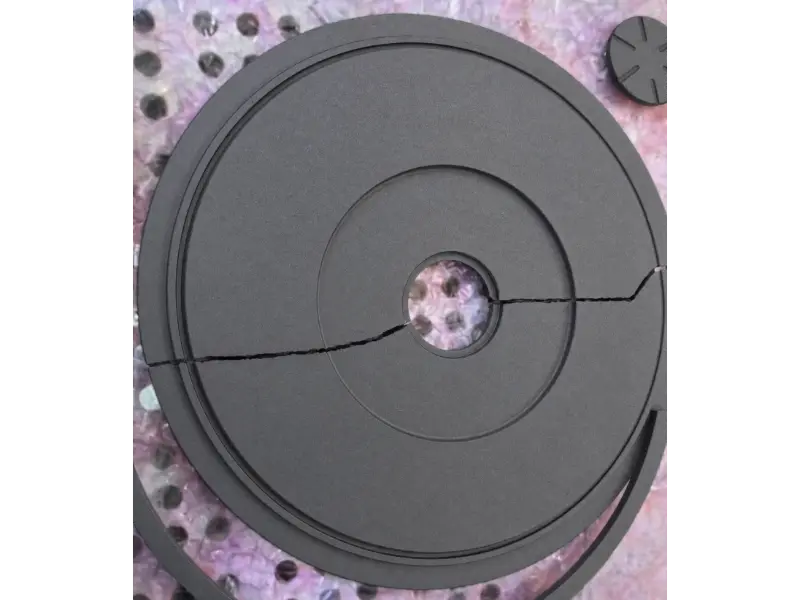

Figur 1,2: Radial frakturmorfologi af MOCVDCVD SiC-coated grafitsusceptorKommer fra Central Step Thru-Hole
Kernekonklusion:Designet og kvaliteten af epitaksiske wafer-susceptorer (wafer-bærere) bestemmer direkte deres levetid, hvilket i høj grad påvirker fordeling af epitaksiske produktionsomkostninger og nedetid for udstyr. Når de vælger susceptorer, prioriterer producenter af epitaksiale wafers højkvalitetsdesign, der skræddersyes til de faktiske proceskrav, minimerer udskiftningsfrekvensen og forlænger levetiden – og derved opnår betydelige produktionsomkostningsreduktioner og konstante forbedringer i epitaksial produktkvalitet.
Ved at omdesigne spændingsbufferzonen ved det centrale trin og vælge grafitsubstratmaterialer med skræddersyet termisk udvidelseskoefficient (CTE), har Vetek (www.veteksemicon.com) fuldstændig løst den industrielle udfordring med radial revnedannelse, der stammer fra det centrale trin gennem hul i MOCVD wafer-bærere.
En oversøisk 3. generations halvlederepitaksial chipproducent stod over for alvorlige produktionsflaskehalse på grund af øjeblikkelig revnedannelse og beskadigelse af store kemiske dampaflejringerSiliciumcarbid (CVD SiC) belagte grafitsusceptorerunder højtemperatur MOCVD epitaksial vækst. Vores tekniske team udpegede de grundlæggende årsager: alvorlig spændingskoncentration i det centrale trin og termisk ekspansionsmismatch af grafitsubstratet. Gennem strukturel marginrekonfiguration (udvidelse af stressbufferzoner, opgradering af positionering af flydende trin) og optimalt valg af grafitmateriale har vi med succes elimineret risici for revnedannelse for kunden.
Nøgleydelses- og metriske forbedringer:
· Susceptor-revnehastighed: Reduceret fra >15 % ned til 0 %
· Gennemsnitlig levetid for cyklus: Øget med 300 %+
· Uplanlagt nedetid for udstyr: Faldet med 95 %
Kunden er en førende producent af sammensatte halvlederchips i bilindustrien, der driver flere store MOCVD/MBE-produktionslinjer med høje temperaturer med fokus på masseproduktion af epitaksiale wafere med høj effekt og RF-enhed. Reaktionskammerets driftstemperaturer når 1000°C-1400°C året rundt, undergår højfrekvent induktionsopvarmning og alvorlige hurtige varme-/afkølingscyklusser. Som kernekomponenten, der direkte holder de epitaksiale wafere, i stor størrelseCVD SiC-belagte grafitsusceptorerskal opretholde ekstrem strukturel stabilitet og termisk ensartethed under høje temperaturer, høje stress-miljøer.
Når de brugte traditionelle susceptordesigns, led epitaksiale producenter længe af alvorlige økonomiske og kapacitetsmæssige smertepunkter:
· Hyppige udskiftninger og ekstremt kort levetid:Konventionelle designs kunne ikke tage højde for termiske ekspansionsforskelle under ekstremt høje temperaturer. Susceptorer revnede under adskillige dusin cyklusser, hvor nogle svigtede umiddelbart efter installationen (revnehastighed >15%).
· Dyre nedetid og rengøringsudgifter:Når en susceptor revnede eller knust inde i kammeret, blev hele batchen af epitaksiale wafere skrottet, ledsaget af alvorlig partikelkontamination. Hver hændelse krævede 12-24 timers kammerafkøling, adskillelse, rengøring, genevakuering og tryk/temperaturtest. Direkte tab fra uplanlagt nedetid og forbrugsstoffer nåede titusindvis af USD pr. hændelse.
· Høje produktionsomkostninger med enkelt wafer:Som forbrugsvarer af høj værdi forårsagede hyppige udskiftninger overdreven fordeling af susceptoromkostninger pr. wafer. Samtidig reducerede nedetiden Overall Equipment Effectiveness (OEE) på tværs af produktionslinjen, hvilket øgede de faste overheadomkostninger markant.

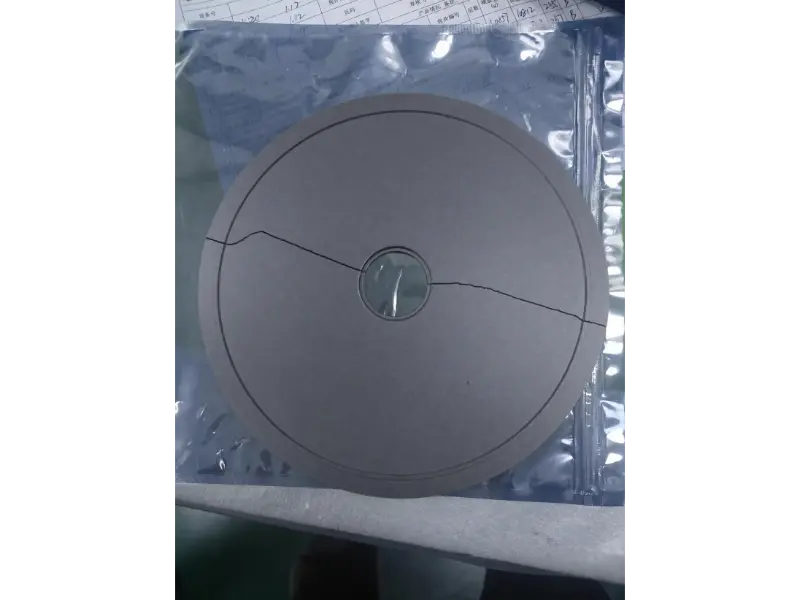

Fysisk svigtmorfologi:Brudanalyse indikerer, at revneinitiering stammer præcist fra det indre trin af det centrale gennemgående hul, og strækker sig radialt udad på tværs af begge sider af susceptorlegemet.
Grundårsagsundersøgelse (stressmekanisme):
· Materiale termisk udvidelse uoverensstemmelse:Under arbejdsforhold ved høje temperaturer (1000°C og derover) eksisterer der en signifikant termisk udvidelseskoefficient (CTE) misforhold mellem grafitsubstratet og SiC-beskyttende belægning. Fordi den termiske udvidelseskoefficient for grafit er højere end den forSiC belægning, undergår grafitsubstratet større termisk ekspansionsdeformation under opvarmning end overfladen af SiC-laget. Dette genererer betydelig termisk belastning på grænsefladen, hvilket i sidste ende inducerer revner og svigt af grafitsubstratlegemet.
· Strukturel defekt i afspændingsområdet:Det originale design manglede en nødvendig overgangsbufferzone ved det centrale trin, hvilket dannede et klassisk mekanisk spændingskoncentrationspunkt. Når udvidelsesspændingen oversteg grafitsubstratets trækstyrketærskel, startede mikrorevner øjeblikkeligt ved det skarpe trinhjørne og rev udad.
For at imødegå cracking af centrale trin formulerede Vetek R&D and Engineering Team en omfattende teknisk afklaringsplan baseret på højtemperatur-koefficient for termisk udvidelse (CTE) optimering:
Optimeringsdimension
Originalt design/traditionelt
Vetek Re-engineered Solution
Central trinstruktur
Skarp trinvis overgang uden bufferzone; højkoncentreret stress.
Tilføjet en stressbufferzone ved roden af trinnet, der effektivt spreder termisk stress ved høje temperaturer.
Underlag og belægningsproces
Standard grafitsubstrat med utilstrækkelig termisk ensartethed.
Udvalgte grafitmaterialer med CTE, der er nøje afstemt med CVD-siliciumcarbid.
De omkonstruerede susceptorer gennemgik streng termisk cykling og volumenlinjeverifikation på kundens produktionslinje, hvilket opnåede bemærkelsesværdige præstationsforbedringer:
· Fuldstændig eliminering af termisk spændingsrevner:Optimerede susceptorer fungerede kontinuerligt i over 500 termiske cyklusser, hvilket reducerede revne- og beskadigelsesraten direkte fra >15 % til 0 %.
· Massiv reduktion af nedetidstab:Uplanlagt nedetid forårsaget af brud på transportøren faldt med 95 %, hvilket dramatisk øgede den samlede linje-OEE.
· Multipliceret levetid og omkostningsreduktion:Den gennemsnitlige levetid for susceptorer steg med 300%+, hvilket resulterede i et betydeligt fald i tildelte susceptoromkostninger pr. epitaksial wafer.
· Råmateriale med høj renhed:Premium isostatisk grafitsubstrat med høj densitet (7N renhed, askeindhold <5 ppm) er valgt for at sikre fejlfri CTE-matchning med CVD SiC-belægningen.
· Præcisionsbearbejdning:5-akset CNC præcisionsskæring (tolerancer holdt inden for ±0,005 mm) er udnyttet, hvilket skaber præcise spændingsaflastende bufferzoner ved kritiske funktioner såsom det centrale trin.
· CVD SiC-aflejring:Højtemperatur-CVD-processer afsætter et tæt 80-100 μm β-SiC-lag, hvilket giver overlegen termisk ensartethed og korrosionsbeskyttelse.
· 100 % CMM fuld inspektion:Højpræcisions koordinatmålemaskiner (CMM) scanner og måler automatisk lommearrays, centrale trindimensioner og overordnet planhed.
· Renrumsemballage og levering:Rengøres i klasse 100 renrum og dobbeltpakket i støvsuget nitrogenemballage, leveret med tilpassede EVA stødsikre etuier.

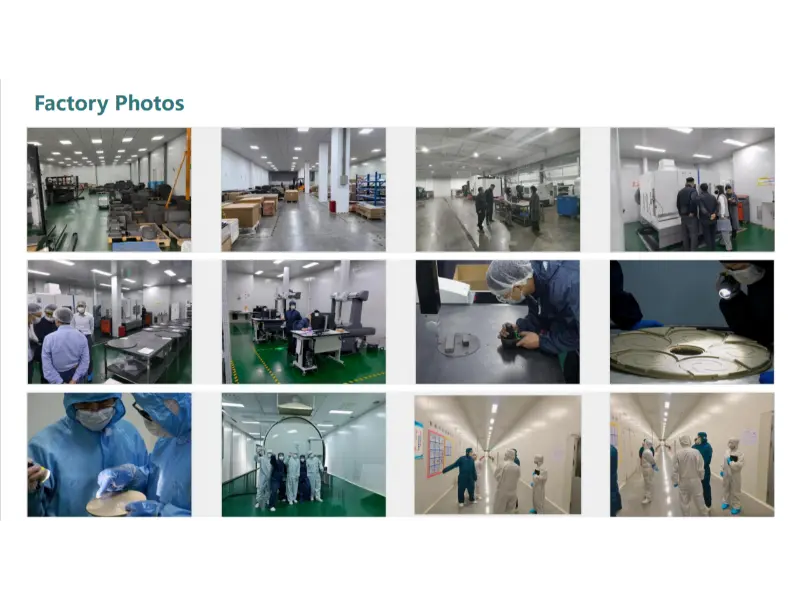

Figur 3: Vetek Semiconductor Advanced Precision Machining, Cleanroom & Quality Control Facilities
A: Den primære årsag er manglen på en spændingsaflastende bufferzone ved det centrale trin, hvilket nødvendiggør et strukturelt omdesign for at fordele termisk spænding.
A: Nej. SiC-belægninger giver primært korrosionsbestandighed, urenhedsforebyggelse og termisk ledning. Hvis det strukturelle design er mangelfuldt, kan belægningen i sig selv ikke modstå interne tryk- og trækspændinger fra underlaget. Kun kombinationen af en 'rationelt designet stress-bufferstruktur + højkvalitets CVD SiC-belægning' kan grundigt løse revneproblemer.
Selvom epitaksiale wafer-susceptorer er hjælpematerialer, udøver deres strukturelle design og fremstillingskvalitet en afgørende indflydelse på fab produktionseffektivitet og overordnede omkostninger. Traditionelle designs overser ofte materiale CTE-matchning og spændingskoncentrationsaflastningszoner, hvilket fører til hyppig susceptorfejl, dyr nedetid og risici for waferskrot.
Gennem Veteks strukturelle optimering og raffinerede termiske spændingsteknik hjalp vi ikke kun kunden fuldstændigt at udryddegrafit susceptorrevnedannelse (reducerer revnefrekvensen til 0 %), men forlængede også bærerens levetid med over 300 %. Denne forbedring reducerede udskiftningsfrekvensen markant, sænkede omkostningerne til tildeling af forbrugsstoffer pr. wafer og garanterede kvaliteten, stabiliteten og kontinuiteten af epitaksial vaffelvækst - hvilket giver en betydelig økonomisk værdi og kapacitetsværdi.

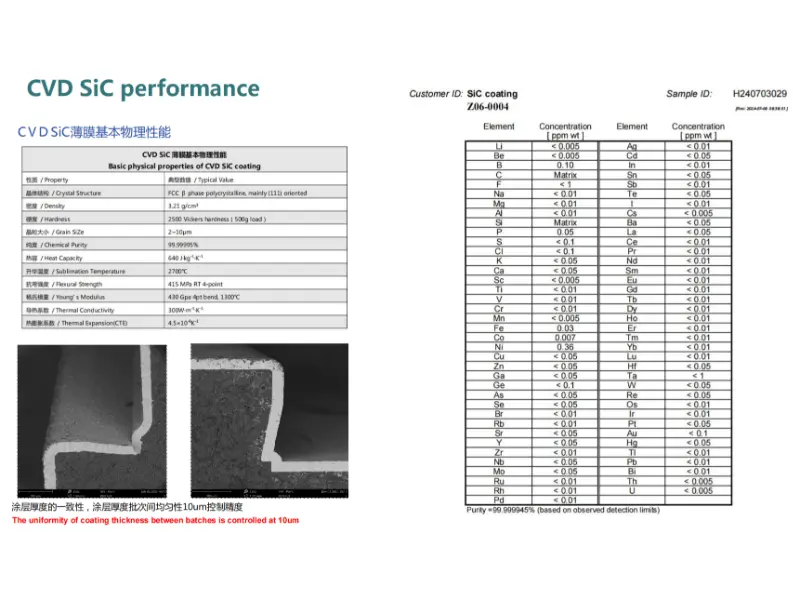

Figur 4: Fysiske nøgleegenskaber, SEM-tykkelsesensartethed og ultrahøj renhedsanalyse af CVD SiC-belægning
Kontakt os for skræddersyede løsninger til optimering af termisk stress
Står dine MOCVD/MBE-reaktionskammergrafitbærere også over for revner ved høj temperatur, termisk spænding, afskalning af SiC-belægning eller problemer med kort levetid?
Vetek (www.veteksemicon.com) bringer over 10 års erfaring med halvleder CVD SiC-belægning og præcisionsbearbejdning af grafit med høj renhed.
Indsend dine måltegninger eller mislykkede prøvebilleder for at modtage en gratis termisk spændingstolerance-evaluering og prøvetestservice!
![]()
+86-579-87223657
Wangda Road, Ziyang Street, Wuyi County, Jinhua City, Zhejiang-provinsen, Kina
