Hvordan løser man høj lomme-til-lomme-variation i multi-pocket silicium-epitaksi-grafit-susceptorer?

Optimeringsløsningn for højpræcision CVD SiC coated susceptorer

Ved at løse problemet med uensartethed i filmtykkelse forårsaget af høj lomme-til-lomme variation (1,4 %) i multi-pocket silicium epitaksi grafit susceptorer, har VeTek Semiconductor forbedret susceptor planhed til <0,08 mm og reduceret lomme-til-lomme variation til 0,69 % gennem CVD ovn og kraftigt flow gennem CVD ovn simulering. øger epitaksial wafer-udbyttet.

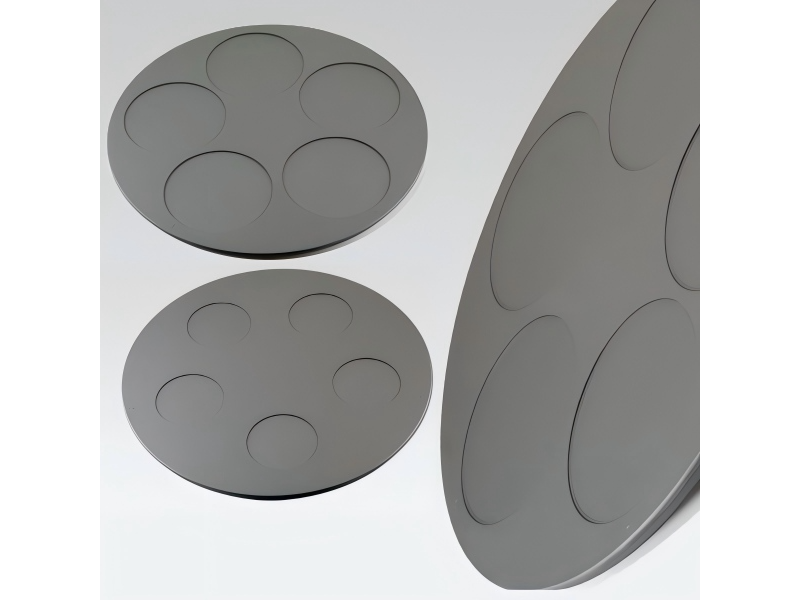

Multi-pocket silicium epitaksi grafit susceptorer med høj præcision CVD SiC belægning

I. Resumé

Under multi-pocket silicium-epitaksiproduktion stod vores klient (et halvlederwafer-støberi) over for langvarige udfordringer med høj lomme-til-lomme variation i epitaksial lagtykkelse (oprindelige data: 1,4%). Denne alvorligt påvirkede epitaksiale wafer-konsistens og nedstrøms enhedsudbytte. Ved at udføre numerisk 3D-simulering og analyse af den interne væskedynamik og termiske felter inde i CVD-epitaksovnen kombineret med værktøjsstrukturoptimering og højpræcision Chemical Vapor Deposition Silicon Carbide (CVD SiC) belægningsteknologi, forbedrede VeTek Semiconductor-teamet markant overfladefladheden af multi-pocket silgraphi-epitoksy-epitoksy eller epitaxi. <0,20 mm til <0,08 mm. Efter disse forbedringer faldt klientens lomme-til-lomme-filmtykkelsesvariation drastisk til 0,69 %, hvilket opnåede et kvalitativt spring i ensartethed i filmtykkelsen.

Sammenligning af nøgleresultater

II. Kundebaggrund: Søger epitaksielle produktionsløsninger med høj konsistens

Kerneperspektiv: Ved fremstilling af siliciumepitaksi i stor størrelse, med flere lommer, forstørres selv små susceptordeformationer af dyre tab af chipudbytte.

Kunden i dette partnerskab er et førende 8-tommer/12-tommer strømudstyr og silicium epitaksial wafer støberi, der primært fremstiller tykfilm silicium epitaksiale wafere, der bruges i højspændings MOSFET'er, IGBT'er og bilelektronik. Efterhånden som downstream-kunder efterspørger stadig mere stringente konsistens i chip-elektriske parametre, er epitaksial lagtykkelse og resistivitetsensartethed blevet kernemålinger til evaluering af epitaksial waferkvalitet. Klienten bruger multi-pocket CVD silicium epitaksereaktorer, der er i stand til at behandle flere silicium wafers samtidigt i en enkelt kørsel. Men på grund af langvarig termisk cyklus ved høje temperaturer og gasstrømerosion kunne deres originale grafitsusceptorer ikke længere opfylde højpræcisionsproceskravene vedrørende lomme-til-lomme variation og fladhed.

III. Udfordringer og smertepunkter: Stor lomme-til-lomme-variation forårsager uensartet filmtykkelse

Kerneperspektiv: For store grafitsusceptor-fladhedstolerancer forstyrrer direkte termisk ledning og gasstrømningsfeltfordeling inde i CVD-ovnen, hvilket udløser alvorlige tykkelsesvariationer mellem lommerne.

Under CVD-silicium-epitaksial vækst aflejres precursorgasser (såsom SiHCl3/SiH4) ved høje temperaturer på waferoverfladen for at danne et epitaksialt enkeltkrystallag. Grafitsusceptoren fungerer ikke kun som en bærer, men spiller også en kritisk rolle i ensartet varmeledning og strømningsfeltstyring. Specifikke tekniske flaskehalse, som kunden står over for, inkluderer:

1. Filmtykkelse Lomme-til-lomme-variation nået op til 1,4 %, hvilket påvirker den samlede wafer-ensartethed

På grund af mikrodeformationer på overfladen efter længere tids brug, udviste kundens originale multi-pocket grafit susceptorer små forskelle i lommerecess dybde og termisk stråling effektivitet mellem individuelle lommer. Faktiske målinger afslørede lomme-til-lomme variationsdata så høje som 1,4 %. Denne uoverensstemmelse førte direkte til inkonsistente epitaksiale lagvæksthastigheder på tværs af siliciumwafere placeret i forskellige lommer inden for samme batch, hvilket resulterede i for stor afvigelse af filmtykkelsen.

2. Susceptorfladhed under <0,20 mm forårsaget grænsetermisk felt- og strømningsfeltturbulens

Fladheden af ​​de originale susceptorer kunne kun opretholdes ved niveauet <0,20 mm. I epitaksimiljøer med høje temperaturer på 1100°C–1200°C får en ujævn overflade den reagerende gasstrøm til at danne lokale hvirvler, mens der skabes uensartede mellemrum mellem susceptoren og induktionsvarmeren. Dette inducerede efterfølgende uensartede termiske felter hen over overfladen, hvilket forværrede filmtykkelsesudsving.

Smertepunkter og teknisk mekanismeanalyse

IV. VeTek skræddersyet løsning: CVD Flow Field Simulation & Ultra-High Precision Tooling Optimization

Kerneperspektiv: Optimering af flow og termiske felter via numerisk simulering, kombineret med præcisions-CNC-bearbejdning på mikronniveau og tæt CVD SiC-belægning med høj renhed, omformer fundamentalt susceptorydelsen.

For at løse kundens lomme-til-lomme-variation og fladhedsflaskehalse udførte VeTek Semiconductor-ingeniørteamet on-site evalueringer, udtrak reaktordriftsparametre og designede en fuldt tilpasset, end-to-end optimeringsløsning:

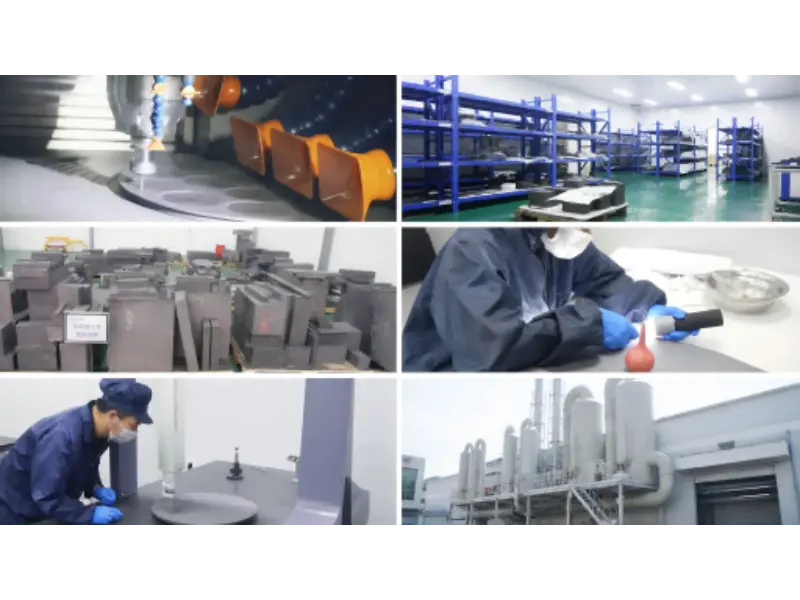

VeTek Semiconductor Advanced Precision Machining, Cleanroom & Quality Control Facilities

1. CVD-ovn internt flow og termisk feltsimulering

Ved hjælp af ANSYS Fluent blev der udført 3D-numeriske simuleringer for gasstrømningshastighed, grænselagstykkelse og varmeoverførsel af termisk stråling inde i CVD-reaktoren. Baseret på modelleringsanalyser blev lommekantovergangsradierne og gasstyrende rillestrukturer på susceptoroverfladen redesignet, hvilket gjorde det muligt for reaktantgasser at opretholde et meget konsistent laminært strømningsregime over hver lomme og eliminere lokaliserede hvirvler.

2. Højpræcisions grafitsubstratbearbejdning og værktøjsoptimering

Isotropisk isostatisk grafit med høj densitet og høj renhed blev valgt som substratmateriale kombineret med opgraderet 5-akset CNC-præcisionsbearbejdningsværktøj. Ved at raffinere spændingskontrol og værktøjsbanebaner under bearbejdning, blev efterbearbejdning af susceptorplanheden strengt kontrolleret ned fra <0,20 mm til <0,15 mm, med topkvalitets susceptoroverflader, der opnåede en gennembrudsfladhed på <0,08 mm.

3. Proprietær High-Purity Dense CVD SiC Coating-teknologi

En meget tæt α-SiC-belægning med ensartet tykkelse blev dyrket på grafitsubstratoverfladen via Chemical Vapor Deposition (CVD). Belægningen har en renhed på op til 99,999% (5N-6N kvalitet), høj termisk ledningsevne og modstandsdygtighed over for korrosion af varm hydrogenchlorid (HCl) gas. Det matcher perfekt termisk udvidelseskoefficient (CTE) af grafitsubstratet, hvilket sikrer nul mikrorevner eller delaminering under hurtig termisk cykling.

Tekniske løsninger og fordele

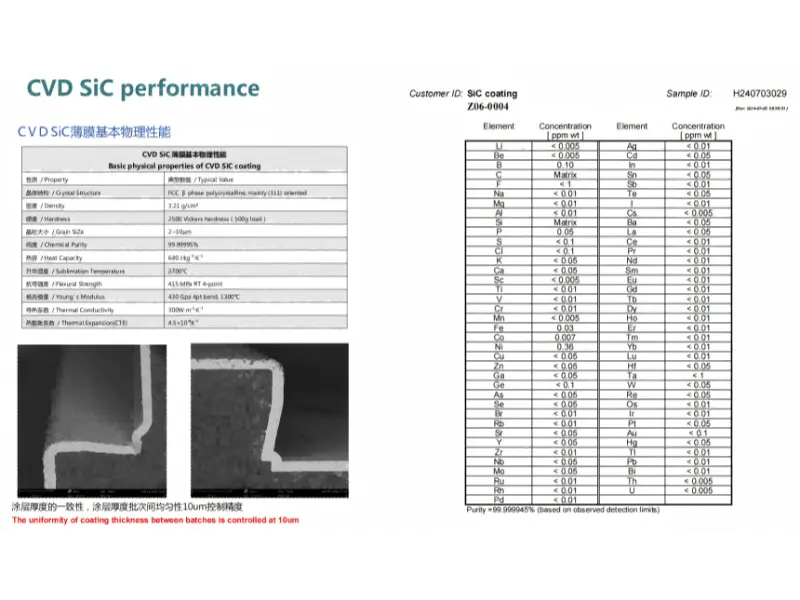

Fysiske nøgleegenskaber, SEM-tykkelsesensartethed og ultrahøj renhedsanalyse af CVD SiC-belægning

V. Resultater og data: Tal med fakta og kvantificerbare metrics

Kerneperspektiv: Målte feltdata viser, at optimering af susceptorplanhed direkte oversattes til en væsentlig 50,7 % reduktion i epitaksial filmlomme-til-lomme variation.

Efter at have udskiftet gamle dele med VeTek Semiconductors optimerede multi-pocket silicium epitaxy grafit susceptorer, udførte kunden en 30-dages kontinuerlig højvolumen produktionssporingsundersøgelse på deres linje. Indsamlede data om reelle kvalitetsforbedring omfatter:

1. Filmtykkelse Lomme-til-lomme-variation reduceret til 0,69 %

Kundens målte produktionsdata viste, at lomme-til-lomme variation faldt markant fra 1,4 % ned til 0,69 %, hvilket opnåede en samlet reduktion på 50,7 %. Dette minimerede drastisk vækstratgab på tværs af forskellige lommer.

2. Susceptoroverfladefladegennembrud til <0,08 mm

Gennem flowfeltoptimering og højpræcisionsværktøj opnåede masseproducerede susceptorer konsekvent fladhed inden for <0,15 mm, hvor top-tier susceptorer stabilt rammer <0,08 mm, hvilket langt overgår standard industrinormer.

3. Væsentlige forbedringer i filmtykkelsesensartethed og samlet udbytte

Takket være meget stabile termiske felter og strømningsfelter kom resistivitets- og tykkelses-ensartethedsmetrikken for det epitaksiale lag ind i premiumkvalitetsområder. Støberiets Grade-A-wafer-udbytte steg med cirka 3,5%, hvilket sparer hundredtusindvis af RMB årligt i omkostninger til skrottede wafers.

VI. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvorfor har fladheden af ​​en multi-pocket silicium epitaksi grafit susceptor så stor en indflydelse på filmtykkelse ensartethed?

Svar:I højtemperatur CVD-processer opvarmes siliciumwafers primært gennem termisk ledning og termisk stråling fra susceptoren. Hvis susceptorfladen er dårlig (f.eks. >0,20 mm), skaber det ujævne mellemrum mellem susceptoren og den underliggende varmelegeme, hvilket inducerer lokale temperaturvariationer. Samtidig forstyrrer en ujævn overflade den laminære strøm af reaktantgasser, hvilket forårsager lokaliserede gaskoncentrations- og hastighedsudsving, som direkte manifesterer sig som variationer i tykkelsen af ​​film fra lomme til lomme.

Q2: Hvad er den operationelle levetid for VeTeks CVD SiC-belagte grafit-susceptorer?

Svar:VeTek bruger ultra-høj renhed CVD siliciumcarbid belægninger konstrueret med præcis CTE-matchning til grafitsubstratet. Under 1200°C høje temperaturer og H2/HCl-ætsende atmosfærer udviser den enestående termisk stødbestandighed og kemisk inertitet, hvilket typisk forlænger levetiden med 30 % til 50 % sammenlignet med standard industribelagte susceptorer.

Spørgsmål 3: Kan VeTek levere specialdesign, hvis vi har tilpassede CVD-epitaksereaktormodeller?

Svar:Ja. VeTek besidder komplette CVD-flow/termisk feltsimuleringsevner og en præcis CNC-behandlingskæde. Vi kan udføre 1:1 reverse engineering eller strukturel optimering baseret på kundeleverede ovndimensioner, luftstrømsparametre eller ældre susceptor-tegninger.

Spørgsmål 4: Hvordan beskyttes præcisionssusceptorens fladhed mod transportskader under forsendelse?

Svar:Alle susceptorprodukter gennemgår ultralydsrensning og antistatisk vakuumpakning inde i klasse 1000 renrum. Interiøret er sikret ved hjælp af tilpassede EVA-støddæmpningsmoduler med høj densitet, og det ydre er pakket i eksport-grade desinficerede trækasser, hvilket sikrer nul-påvirkning levering.

VII. Konklusion

Kerneperspektiv: Højkvalitets halvledermekaniske og termodynamiske værktøjskomponenter repræsenterer en direkte investering i at forbedre støberiets konkurrenceevne.

Ved at implementere CVD-flowfeltsimulering, præcisionsværktøjskontrol og CVD SiC-belægningsoptimering på multi-pocket silicium epitaxi grafit susceptorer, hjalp VeTek Semiconductor med succes klienten med at reducere filmtykkelse lomme-til-lomme variation fra 1,4 % til 0,69 %, hvilket perfekt løste den langvarige uensartede udfordring med filmtykkelse.

Hvis du også støder på tekniske smertepunkter såsom uensartethed i epitaksiallaget, grafitsusceptordeformation, høj lomme-til-lomme variation eller CVD-belægningsafskalning, er du velkommen til at kontakte VeTek Semiconductors tekniske ekspertteam for at modtage en fri flow feltevaluering og tilpasset optimeringsplan!
