Hvordan aflejres CVD-siliciumcarbidbelægning på grafit?

A CVD siliciumcarbid (SiC) belægningdannes ved at udsætte en opvarmet grafitkomponent for kontrollerede forløbergasser inde i en kemisk dampaflejringsreaktor. Reaktive arter når grafitoverfladen, hvor SiC nukleerer og vokser til et tæt polykrystallinsk lag. For halvledersusceptorer og waferbærere afhænger vellykket afsætning af grafitrenhed, overfladeforberedelse, temperatur, tryk, gaskemi, masseoverførsel, geometri og termisk ekspansionskompatibilitet.

Målet er ikke blot at "dække" grafit, men at skabe en procesoverflade med høj renhed med kontrolleret tykkelse, ruhed, støkiometri og grænsefladeintegritet.

1. Fra grafitsubstrat til en CVD-klar overflade

Processen begynder med valg af underlag, bearbejdning og oprensning.Isostatisk grafit med høj renheder almindeligt anvendt, fordi det kombinerer bearbejdelighed, termisk stabilitet og en relativt ensartet mikrostruktur.

Nøgle substratfaktorer omfatter renhed, tæthed, porøsitet, kornstruktur og termisk udvidelseskoefficient (CTE). For susceptorer og waferbærere er bearbejdningsnøjagtighed lige så vigtig, fordi lommedybde, fladhed, kantgeometri og vægtykkelse kan påvirke gasstrømmen og den endelige termiske adfærd.

En forenklet rækkefølge er:

Grafitvalg → Præcisionsbearbejdning → Rensning → Overfladeforberedelse → CVD-aflejring → Inspektion

Før deponering skal overfladen være ren og egnet til nukleering. Forurening, løse partikler eller lokal overfladebeskadigelse kan forstyrre tidlig SiC-vækst og senere blive til svage områder, huller eller uensartede områder. Forberedelse af underlag og belægningsafsætning bør derfor behandles som én integreret proces.

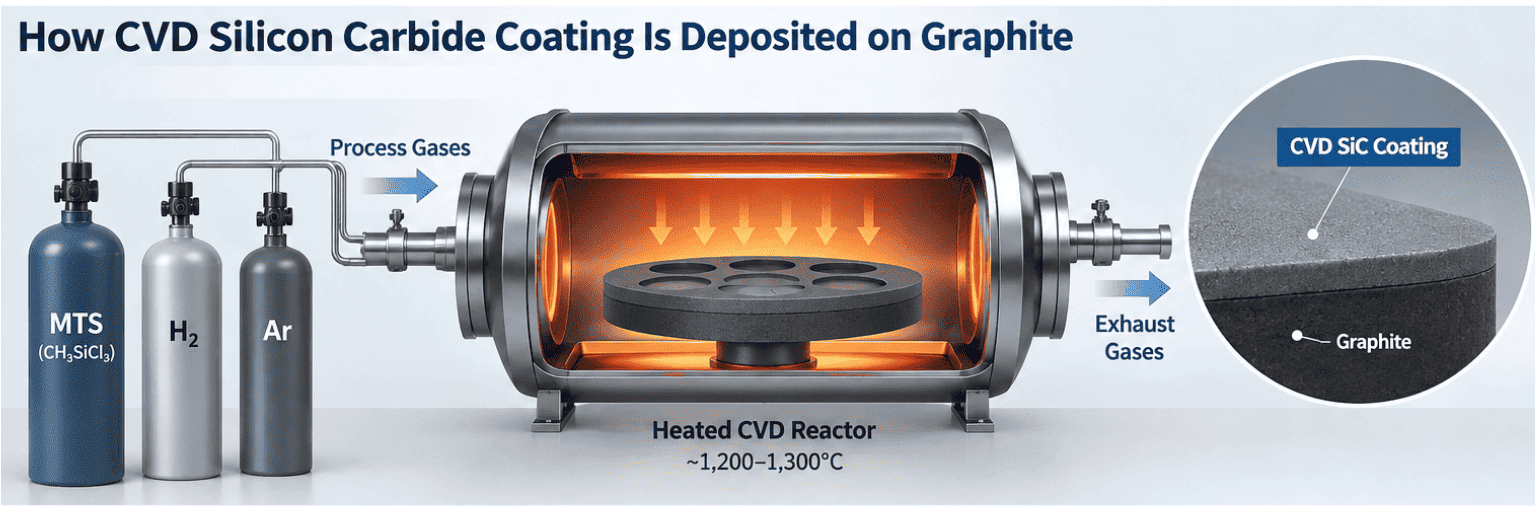

2. Hvordan SiC dannes i CVD-reaktoren

En bredt undersøgt rute brugermethyltrichlorsilan (MTS, CH3SiCl3)som en enkeltkilde silicium-og-kulstof-precursor med brint og ofte argon i gassystemet. Ved høj temperatur nedbrydes MTS gennem gasfase- og overfladereaktioner. Reaktive stoffer transporteres gennem grænselaget, adsorberes på den varme grafitoverflade, reagerer og danner fast SiC, mens flygtige biprodukter fjernes.

Deponeringssekvensen kan forenkles som:

Precursorlevering → Gastransport → Grænselagsdiffusion → Overfladeadsorption → Nukleation → Kornvækst

Kommerciel CVD SiC-aflejring på grafit udføres almindeligvis ovenfor ca1.200°C; SGL Carbon rapporterer en typisk række af1.200–1.300°Cfor sin proces.

A 2026Videnskabelige rapporterundersøgelse ved hjælp af et MTS-H2-system undersøgt1.100–1.350°Cog identificerede en overgang nær1.180°Cmellem stærkere overfladereaktionskontrol og et regime, hvor transport og diffusion bliver stadig vigtigere.

Ved lavere temperatur kan overfladereaktionskinetik begrænse aflejring. Efterhånden som temperaturen stiger, accelererer nedbrydningen af ​​prækursorer. Når først overfladereaktioner er tilstrækkelig hurtige, bliver transport af reaktive stoffer gennem gasgrænselaget vigtigere.

For komplekse susceptorer er belægningens ensartethed derfor også envæskedynamik problem.

3. Hvad styrer vækst, tykkelse og ensartethed?

CVD SiC-kvalitet bestemmes af flere koblede variabler, ikke af én "bedste" temperatur.

Temperaturn påvirker i høj grad morfologien. I 2026-undersøgelsen var deposition tæt på1.200°Cproducerede tætte, veldefinerede β-SiC-korn under de testede forhold, mens for høj temperatur fremmede grovere strukturer.

Gassammensætning er lige så vigtig. I et MTS-H2-system ændrer hydrogen-til-MTS-forholdet carbon- og siliciumholdige reaktionsveje. Den citerede undersøgelse opnåede næsten støkiometrisk Si/C ved enH2/MTS molforhold omkring 10under sine betingelser; dette bør behandles som et forskningseksempel, ikke en universel industriel opskrift.

Tryk og gashastighed påvirker, hvordan reaktive arter når komplekse funktioner. Skarpe hjørner, dybe lommer, riller og afskærmede overflader kan udvikle forskellige lokale grænselagsforhold, så en belægningsuniform på en flad kupon kan blive uensartet på en multi-pocket susceptor.

Det er derforCFD og reaktor-flow optimeringer nyttige til komplekse halvlederdele.

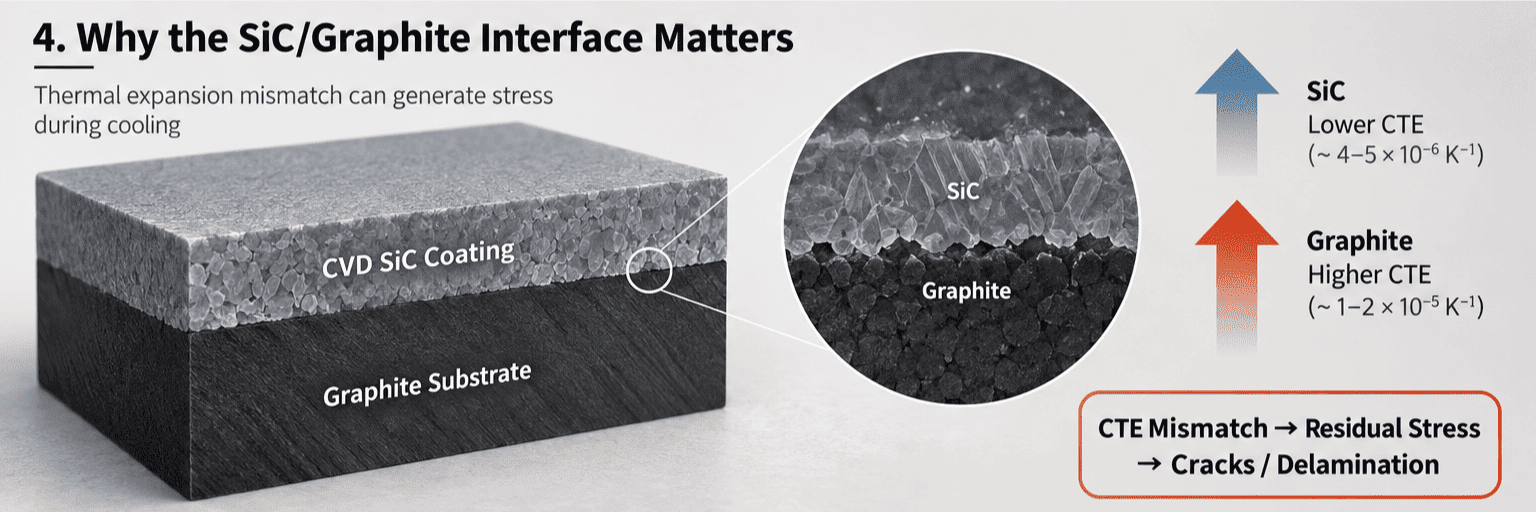

4. Hvorfor SiC/Graphite Interface betyder noget

SiC/grafit-grænsefladen er en væsentlig determinant for belægningens levetid.

SiC aflejres ved høj temperatur, og komponenten oplever senere gentagen opvarmning og afkøling under epitaksi eller MOCVD. Fordi grafit og SiC ikke udvider sig identisk, udvikles termisk belastning under afkøling og cykling.

En forenklet fejlvej er:

CTE Mismatch + Residual Stress → Mikrorevne → Delaminering → Partikler / Eksponeret grafit

Godt belægningsdesign kræver derfor en grafitkvalitet med passende termisk ekspansionsadfærd, kontrolleret overfladetilstand og en aflejringsproces, der undgår overdreven belastning.

A 2026Keramik Internationalundersøgelse, der undersøgte CVD SiC på grafit, viste også, at aflejringstemperaturen påvirker belægningens mikrostruktur og grænsefladeadhæsion.

Tykkelsen har også betydning. Et tykkere lag kan øge den beskyttende barriere, men det kan også ændre komponentdimensioner og øge akkumuleret stress. For halvlederdele skal belægningstykkelse derfor overvejes sammen med geometri, planhed, overfladefinish og forventede termiske cyklusser.

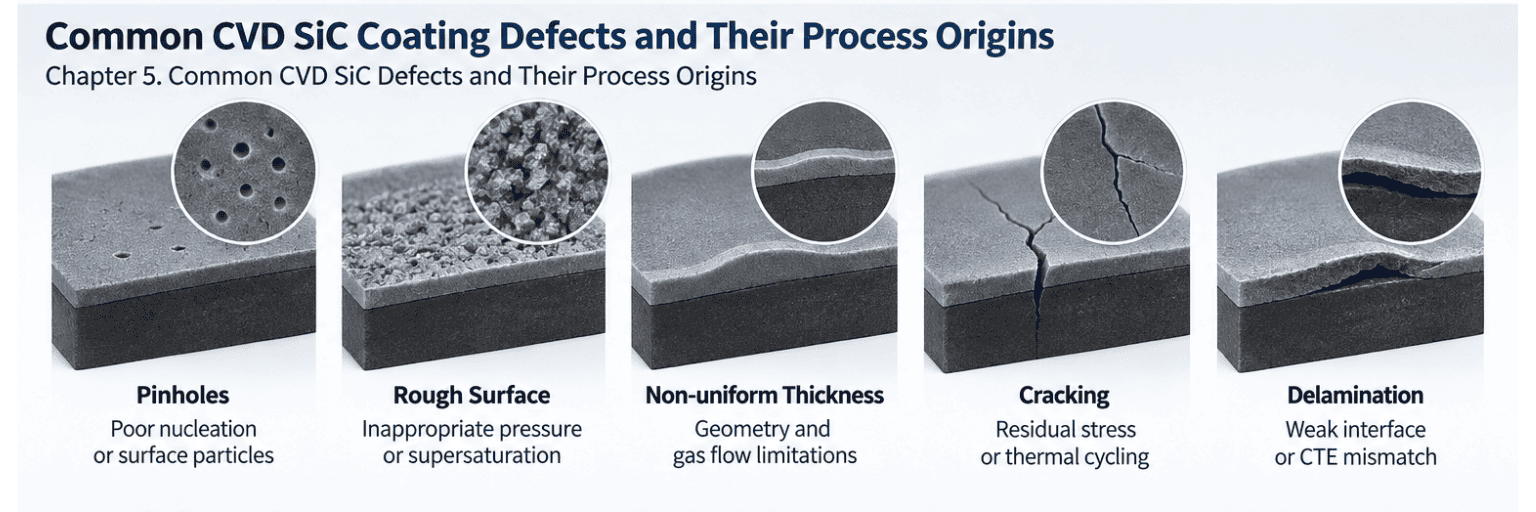

5. Almindelige CVD SiC-defekter og deres procesoprindelse

Belægningsfejl forstås bedst ved at knytte det synlige symptom til dets vækstmekanisme.

Trin, hjørner, blinde områder og waferlommer kan forstyrre gasstrømmen. Hvis reaktive arter udtømmes, før de når et afskærmet område, kan den lokale aflejringshastighed falde. Omvendt kan lokal høj overmætning fremme ru eller defekttilbøjelig vækst.

Målet er ikke den højeste deponeringsrate. Halvlederbelægning kræver en balance mellemtæthed, renhed, støkiometri, overfladeruhed, tykkelsesensartethed og grænsefladeintegritet.

Dette er især vigtigt for multi-pocket MOCVD-bærere og epitaksi-susceptorer, hvor forskellige lokale strømningsforhold kan eksistere på tværs af den samme komponent.

6. Fra CVD-coating til en komponent i halvlederkvalitet

Efter afsætning skal belægningen vurderes som en del af den færdige komponent i stedet for som et isoleret materiale.

Afhængigt af ansøgningen kan kvalifikation omfatte:

l Duhyre inspektion og fladhed;

l Coating tykkelse og tykkelse ensartethed;

l Soverfladens ruhed;

l Mikroskopi for revner, nålehuller eller unormale korn;

l Phase- eller mikrostrukturanalyse;

l Purity verifikation;

l Traceability og inspektionsdokumentation.

Til epitaksi og MOCVD skal belægningen også overleve det virkelige procesmiljø. En belægning, der ser acceptabel ud umiddelbart efter aflejring, kan stadig nedbrydes under gentagne termiske cyklusser, aggressiv rengøringskemi eller lokale reaktorforhold.

Ingeniørkæden kan derfor opsummeres som:

CVD-opskrift → Belægningsstruktur → Interfacekvalitet → Komponentgeometri → Termisk/kemisk stabilitet → Wafer-procesydelse

Dette forhold forklarer, hvorfor CVD SiC-belægning bør specificeres vhapræstationsrelevante parametre frem for den nominelle belægningstykkelse alene.

For en susceptor eller wafer-bærer skal belægningskvalitet i sidste ende fungere sammen med grafitkvalitet, præcisionsbearbejdning og komponentgeometri for at understøtte stabil termisk adfærd, lav kontaminering og gentagelig halvlederbehandling.

FAQ / RFQ

1. Hvilken precursor bruges almindeligvis til CVD SiC-belægning på grafit?
Methyltrichlorsilan (MTS) er meget undersøgt, fordi det indeholder både silicium og kulstof. Den faktiske produktionskemi og deponeringsopskrifter varierer efter producent, reaktor og anvendelse.

2. Hvilken temperatur bruges til at afsætte CVD SiC på grafit?
Kommercielle processer og forskningsprocesser fungerer normalt over 1.200°C, men den optimale temperatur afhænger af reaktordesign, tryk, prækursorkemi, grafitkvalitet og påkrævet belægningsstruktur.

3. Hvad styrer SiC-belægningens ensartethed?
Gasflow, tryk, komponentgeometri, afsætningstid, temperaturfordeling og forstadietransport alt stof. Dybe lommer, hjørner og afskærmede overflader er særligt følsomme over for lokale masseoverførselsforhold.

4. Hvorfor kan CVD SiC-belægning revne eller delaminere?
Typiske bidragydere omfatter restspænding, grafit/SiC CTE-mismatch, utilstrækkelig interfaceforberedelse, belægningsmikrostrukturelle defekter og gentagne termiske cyklusser.

5. Hvilken information skal gives for en CVD SiC coating RFQ?
Angiv 2D-tegning eller 3D-model, komponentfunktion, reaktormodel, procesforhold, grafitkrav, belægningstykkelse, overfladeruhed, dimensionelle tolerancer, inspektionskrav og påkrævet mængde.

Referencer

1. SGL Carbon.SIGRAFINE® SiC Coating — CVD SiC-aflejring på isostatisk grafit, belægningstemperatur og termisk ekspansionsmatch.

2. Huo, Y. et al.Undersøgelse af proces-struktur-egenskab korrelationen i CVD-SiC belægninger på grafit substrater. Videnskabelige rapporter, bind. 16, artikel 4150, 2026.

3. Ma, Q. et al.Grænsefladeadhæsion af CVD-SiC-belægninger på grafitsubstrater: Temperaturens rolle i mikrostruktur og mekaniske egenskaber. Keramik International, bind. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Karakterisering af siliciumcarbidbelægninger dyrket på grafit ved kemisk dampaflejring. Journal of Materials Processing Technology, bind. 48, 1995.
