Den usynlige flaskehals i SiC-vækst: Hvorfor 7N Bulk CVD SiC-råmateriale erstatter traditionelt pulver

I en verden af ​​Silicon Carbide (SiC) halvledere skinner det meste af rampelyset på 8-tommer epitaksiale reaktorer eller forviklingerne ved waferpolering. Men hvis vi sporer forsyningskæden tilbage til begyndelsen – inde i ovnen med fysisk damptransport (PVT) – finder en fundamental "materiale-revolution" stille og roligt sted.

I årevis har syntetiseret SiC-pulver været industriens arbejdshest. Men efterhånden som efterspørgslen efter høje udbytter og tykkere krystalboller bliver næsten obsessiv, er de fysiske begrænsninger af traditionelt pulver ved at nå et bristepunkt. Det er derfor7N Bulk CVD SiC råmaterialeer flyttet fra periferien til centrum for tekniske diskussioner.

Hvad betyder en ekstra to "niere" egentlig?
I halvledermaterialer kan springet fra 5N (99,999%) til 7N (99,99999%) ligne en mindre statistisk tweak, men på atomniveau er det en total game-changer.

Traditionelle pulvere kæmper ofte med spor metalliske urenheder introduceret under syntesen. I modsætning hertil kan bulkmateriale produceret via Chemical Vapor Deposition (CVD) drive urenhedskoncentrationer ned til parts-per-billion (ppb) niveauet. For dem, der dyrker High-Purity Semi-Insulating (HPSI) krystaller, er dette renhedsniveau ikke kun en forfængelighedsmåling – det er en nødvendighed. Det ultralave nitrogenindhold (N) er den primære faktor, der dikterer, om et substrat kan opretholde den høje resistivitet, der kræves til krævende RF-applikationer.

Løsning af "Carbon Dust"-forurening: En fysisk løsning på krystaldefekter

Enhver, der har brugt tid omkring en krystalvækstovn, ved, at "kulstofindeslutninger" er det ultimative mareridt.

Når man bruger pulver som kilde, får temperaturer over 2000°C ofte de fine partikler til at grafitisere eller kollapse. Disse små, uforankrede "kulstofstøv"-partikler kan blive båret af gasstrømme og lande direkte på krystalvækstgrænsefladen, hvilket skaber dislokationer eller indeslutninger, der effektivt skraber hele waferen.

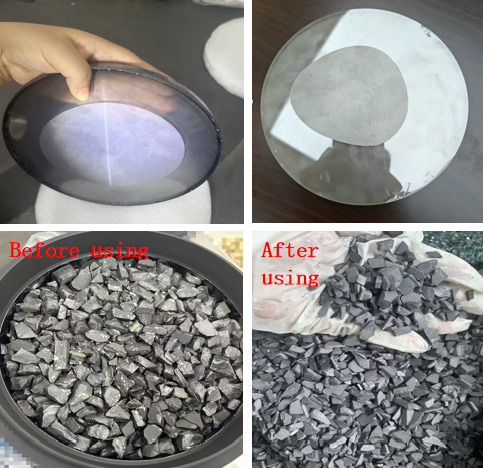

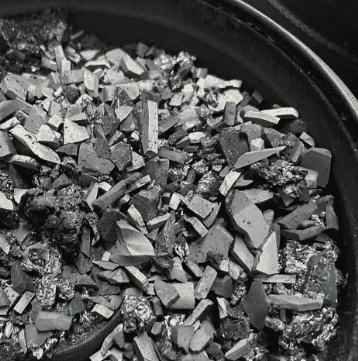

CVD-SiC bulkmateriale fungerer anderledes. Dens tæthed er næsten teoretisk, hvilket betyder, at den opfører sig mere som en smeltende isblok end en bunke sand. Det sublimerer ensartet fra overfladen og afskærer fysisk støvkilden. Dette "rene vækst"-miljø giver den grundlæggende stabilitet, der er nødvendig for at skubbe udbyttet af 8-tommer krystaller med stor diameter.

Kinetik: Bryder hastighedsgrænsen på 0,8 mm/t

Væksthastighed har længe været "akilleshælen" for SiC-produktivitet. I traditionelle opsætninger svinger hastighederne normalt mellem 0,3 - 0,8 mm/t, hvilket gør, at vækstcyklusser varer en uge eller mere.

Hvorfor kan skift til bulkmateriale skubbe disse hastigheder til 1,46 mm/t? Det kommer ned til masseoverførselseffektiviteten inden for det termiske felt:

1. Optimeret pakningstæthed:Strukturen af ​​bulkmateriale i diglen hjælper med at opretholde en mere stabil og stejlere temperaturgradient. Grundlæggende termodynamik fortæller os, at en større gradient giver en stærkere drivkraft for gasfasetransport.

2. Støkiometrisk balance:Bulkmateriale sublimerer mere forudsigeligt og udjævner den almindelige hovedpine ved at være "Si-rig" i starten af ​​væksten og "C-rig" mod slutningen.

Denne iboende stabilitet gør det muligt for krystaller at vokse tykkere og hurtigere uden den sædvanlige afvejning i strukturel kvalitet.

Konklusion: En uundgåelighed for 8-tommers æra

Da industrien drejer fuldt ud mod 8-tommer produktion, er fejlmarginen forsvundet. Overgangen til bulkmaterialer med høj renhed er ikke længere kun en "eksperimentel opgradering" - det er den logiske udvikling for producenter, der stræber efter højtydende resultater af høj kvalitet.

At flytte fra pulver til bulk er mere end blot en ændring i form; det er en grundlæggende rekonstruktion af PVT-processen fra bunden og op.
