PZT piezoelektriske wafere: Højtydende løsninger til næste generations MEMS

I en tid med hurtig MEMS-udvikling (Micro-Electromechanical Systems) er valg af det rigtige piezoelektriske materiale en beslutning om enhedens ydeevne. PZT (Lead Zirconate Titanate) tyndfilmskiver er dukket op som det førende valg frem for alternativer som AlN (aluminiumnitrid), der tilbyder overlegen elektromekanisk kobling til banebrydende sensorer og aktuatorer.

Vetek Semiconductor leverer brancheførende PZT-on-Si/SOI wafere. Ved at udnytte avanceret tyndfilmaflejring leverer vi exceptionel filmensartethed og krystallinsk kvalitet, specielt udviklet til at overvinde almindelige industrihindringer som filmtræthed og ydeevneforringelse.

Kernearkitektur: Synergien mellem Pt og PZT

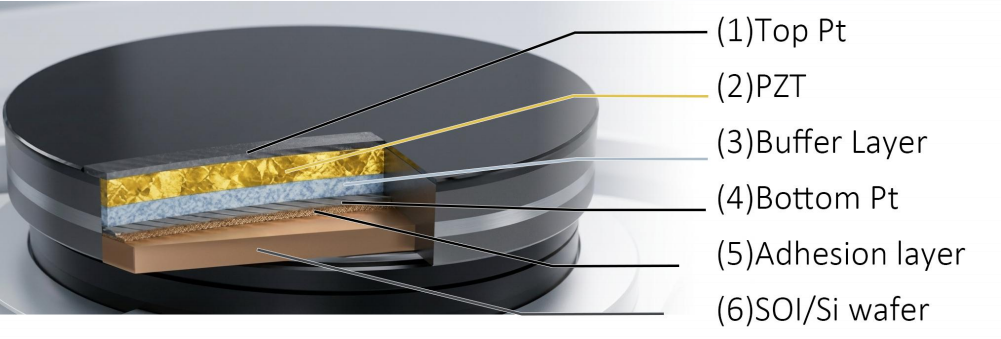

Integriteten af ​​flerlagsstakken er fundamental for ferroelektrisk ydeevne. Vores wafers bruger en præcisionskonstrueret stak af metalliske elektroder og keramiske tynde film:

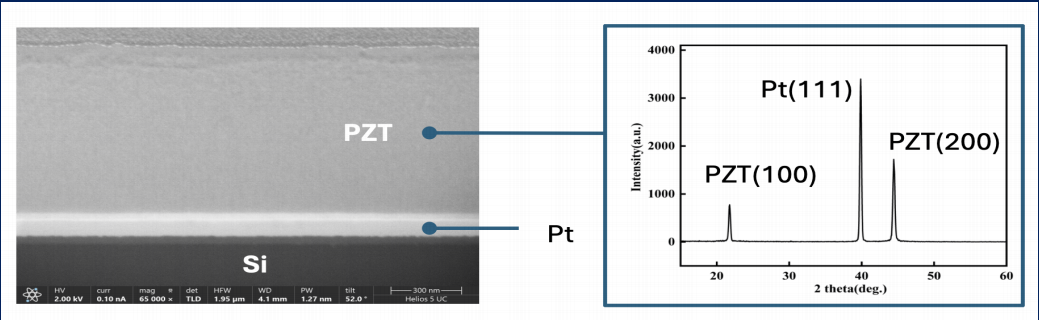

• PZT piezoelektriske kerne:Vores proces fokuserer på streng krystalorienteringskontrol. Ifølge Muralt (2000) giver PZT med en (100) eller (001) foretrukken orientering en signifikant højere piezoelektrisk konstant i længderetningen. Veteks optimerede aflejring sikrer en stærk (100) orientering, hvilket muliggør massiv energiudgang selv ved tykkelser på mikronniveau.
• Det kritiske Pt-elektrodelag:Platin (Pt) fungerer som både den elektriske kanal og vækstskabelonen for PZT. Pt, der er kendt for sin høje ledningsevne og termiske stabilitet i iltrige miljøer, er industriens guldstandard for bundelektroder (Takahashi et al., 1994). Vi opretholder ultra-lav overfladeruhed (Ra <= 1,0 nm) for at give en ideel grænseflade til PZT-kernedannelse.
• Integrerede bufferlag:For at undertrykke elementær diffusion mellem PZT og siliciumsubstratet inkorporerer vi et præcisionsbufferlagssystem. Disse lag fungerer som en fysisk barriere og stress-buffer, der forhindrer filmdelaminering og sikrer den mekaniske pålidelighed af hele waferen under kompleks MEMS-ætsning.

Målapplikationer: Hvor bruges PZT?

Højtydende PZT-wafere er essentielle til applikationer, der kræver præcis mekanisk-til-elektrisk registrering eller elektrisk-til-mekanisk aktivering:

• Forbrugerelektronik (PMUT):Målkunder omfatter fabrikanter af smartphonemoduler og biometriske sikkerhedsfirmaer. Use Case: PZT-film genererer højfrekvente ultralydsbølger til fingeraftryksregistrering under skærmen. Sammenlignet med ældre løsninger tilbyder PZT-baserede PMUT'er dybere penetration og højere opløsning (Akbari et al., 2016), hvilket muliggør sikker 3D biometrisk autentificering.
• Telekommunikation (RF MEMS):Målkunder omfatter RF front-end chipdesignere og 5G/6G infrastrukturudbydere. Use Case: Udnyttelse af PZTs høje elektromekaniske koblingskoefficient til at skabe justerbare filtre. Dette minimerer signaltab og udvider båndbredden, hvilket er afgørende for håndtering af spektrumoverbelastning i 5G-netværk.
• Industrielt tryk:Målkunder omfatter producenter af industrielle inkjetprintere og producenter af fleksible skærme (OLED). Use Case: PZT wafere er mikrobearbejdet til ultrahurtige aktuatorer. Ved at deformere blækkammeret øjeblikkeligt opnår de pico-liters præcisionsvæskedispensering, en hjørnesten for OLED-fremstilling og højopløselig 3D-print.
• Sundhedspleje:Målkunder omfatter forskning og udvikling af medicinsk udstyr og håndholdte ultralydsstartups. Use Case: Kørsel af intravaskulær ultralyd (IVUS) prober til intern billeddannelse. Det tjener også som hjertet i højeffektive, lydløse medicinske forstøvere til målrettet medicinafgivelse.
• Automotive:Målkunder omfatter udbydere af løsninger til autonom kørsel og smarte cockpit-HMI-udviklere. Use Case: Udvidelse af registreringsområdet for ultralydssensorer til biler. Derudover giver den Haptic Feedback på touchskærme, der simulerer den taktile følelse af fysiske knapper.

Hvorfor vælge Vetek Semiconductor?

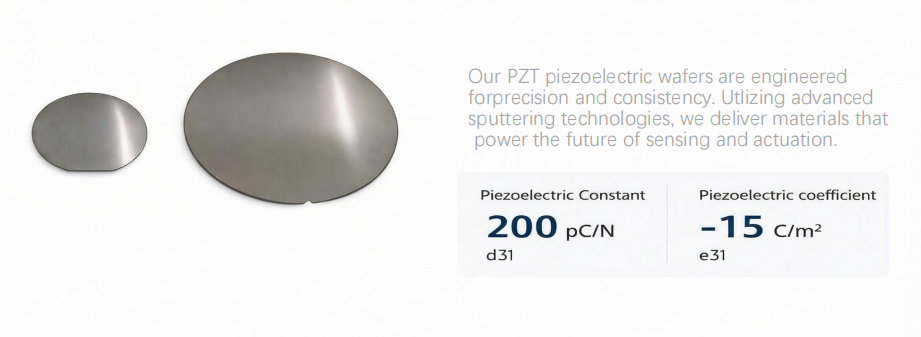

• Overlegne parametre:Piezoelektrisk konstant d31 når typisk 200 pC/N, med en e31 koefficient stabil ved -15 C/m2.
• Alsidige underlag:Tilgængelig i 6-tommer og 8-tommer formater, inklusive højresistivitet SOI-substrater (> 5000 ohm/cm).
• Skræddersyet tilpasning:Vi understøtter kundeleverede wafers (støberiservice) og kan tilpasse tykkelsesforholdet mellem PZT- og Pt-lag for at matche dine specifikke resonansfrekvenskrav.

Forfatter:Sera Lee

Akademiske referencer:

[1] Muralt, P. (2000). "PZT tynde film til mikrosensorer og aktuatorer: problemer og fremskridt."Journal of Micromechanics and Microengineering.

[2] Trolier-McKinstry, S., et al. (2018). "Piezoelektriske tynde film til MEMS."Årlig gennemgang af materialeforskning.

[3] Akbari, M., et al. (2016). "Piezoelektriske mikrobearbejdede ultralydstransducere (pMUT'er) til medicinsk billeddannelse."I piezoelektriske MEMS-resonatorer.
