Maksimering af Fab Yield: Hvorfor CVD Solid SiC er det ultimative valg for kritiske kammerdele

Inden for avanceret halvlederfremstilling har industrien presset hver sidste dråbe ydeevne ud af "Graphite + SiC Coating"-opsætninger. Det virkede i årevis, men efterhånden som vi skubber ind i 3nm og videre, bliver den gamle grænseflade mellem substratet og skjoldet en massiv hovedpine. CTE-mismatchet er ikke længere kun et teoretisk problem - det er en udbyttedræber, der forårsager mikrorevner, der bare ikke vil forsvinde.

Derfor er skiftet mod monolitisk CVD Solid SiC mere end blot en trend; det er en mekanisk nødvendighed. Vi bevæger os fra en simpel overfladebehandling til et fuldt ud strukturelt materiale dyrket fra bunden.

1. Kerneproces: Syntetisering af højrent CVD fast SiC

Fremstilling af en ren CVD Solid SiC-barre er et helt andet dyr sammenlignet med standardaflejring. Det starter med Methyltrichlorsilane (MTS), men magien sker i reaktionens stabilitet over tid.

• Dampfase til bulk:Vi ser på temperaturer, der rammer det 1200°C+ sweet spot, hvor silicium- og kulstofatomer låser sig ind i et tæt beta-SiC-gitter.
• Tidsfaktoren:I modsætning til en hurtig 100μm belægning tager en fast del dage - nogle gange uger - med kontinuerlig, stabil vækst. Du kan ikke skynde dig med fysik.

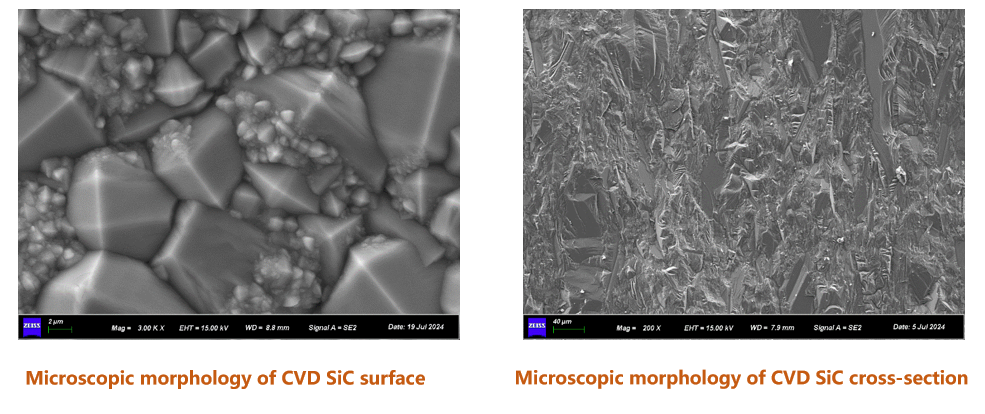

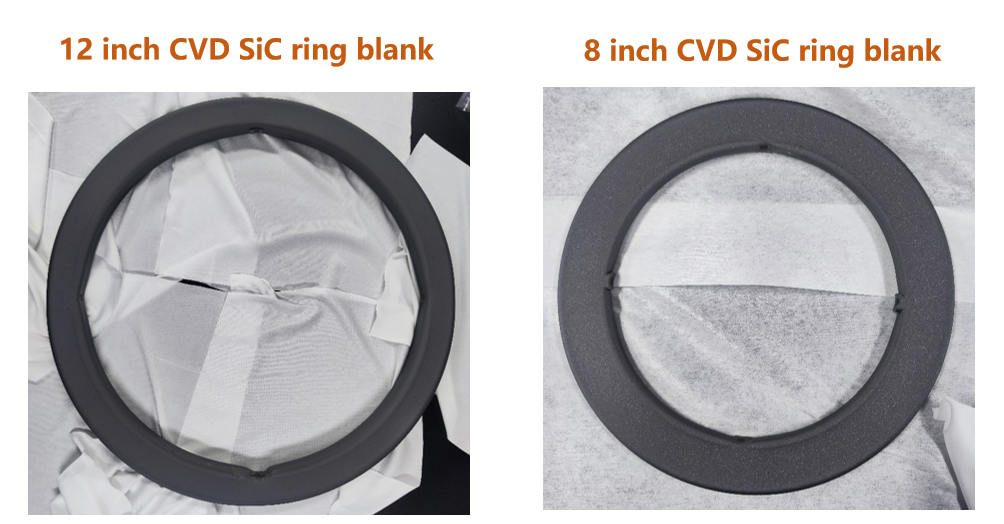

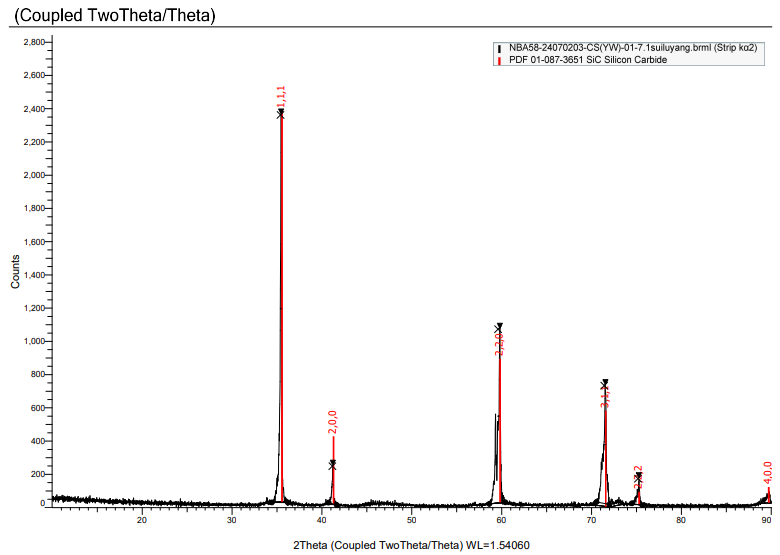

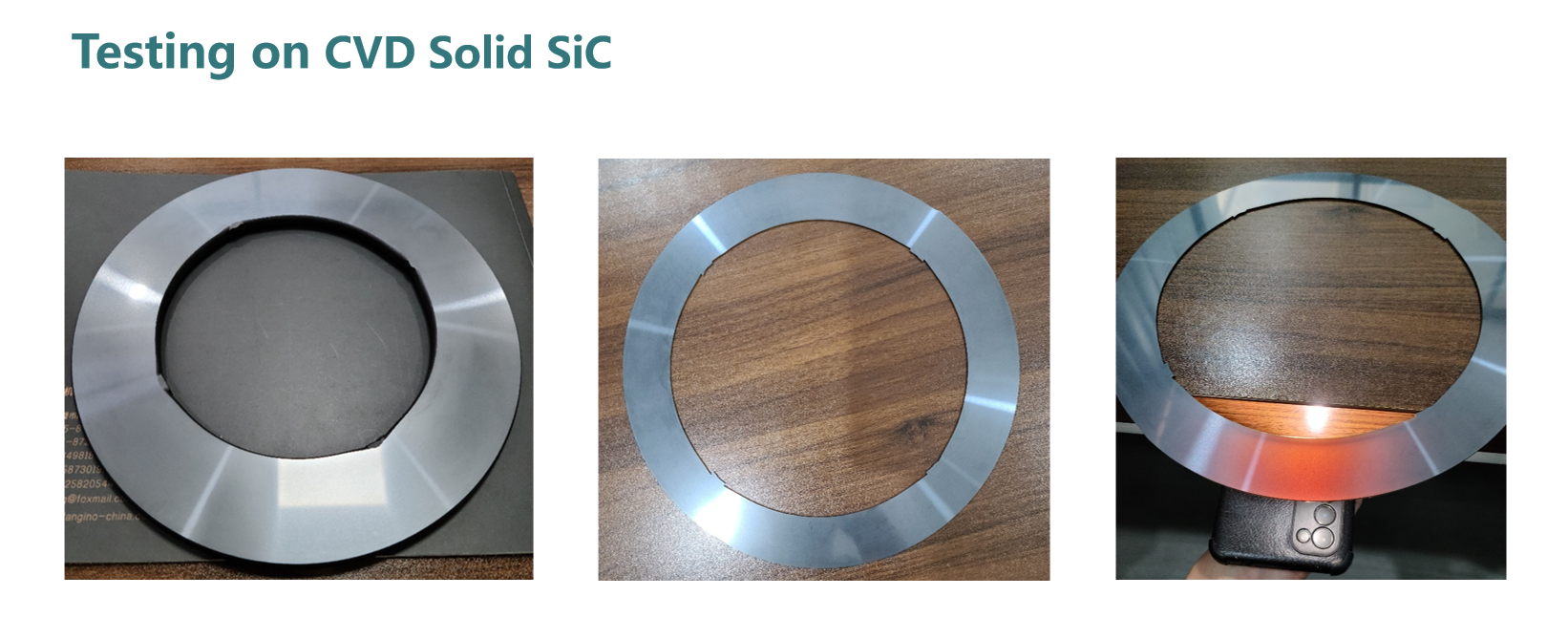

• Præcisionsteknik:Når væksten er afsluttet, fjernes substratet for at give en ren CVD Solid SiC ingot. Denne barre gennemgår derefter diamantværktøjsbearbejdning for at producere højtolerancedele, såsom CVD Solid SiC Focus Ringe.

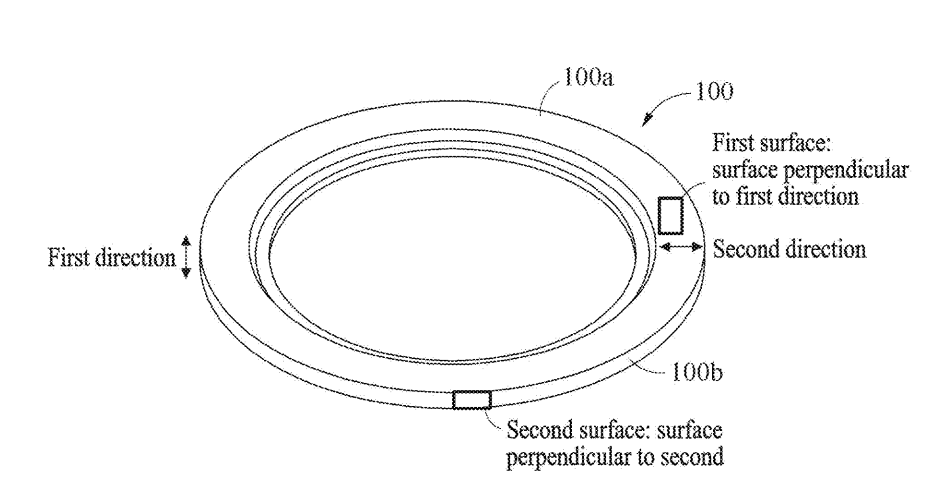

Strukturdiagram:Som illustreret i figuren kræver fremstilling af CVD Solid SiC-komponenter absolut kontrol over geometrisk orientering. Ved at optimere aflejringsparametre sikrer vi, at materialet besidder meget ensartede fysiske egenskaber på tværs af alle dimensioner (første og anden retning). Denne strukturelle stabilitet sikrer, at delene bevarer enestående fladhed og overflade vinkelret efter bearbejdning, hvilket perfekt opfylder de strenge tolerancer for 8-tommer og 12-tommer højvolumen-produktionslinjer.

2. Hvorfor vælge CVD Solid SiC?

Sammenlignet med sintret SiC eller traditionelle belægninger tilbyder CVD Solid SiC uovertrufne fordele:

• Ultra-høj renhed (5N-7N):Da dette er en gasfaseproces, er der ingen sintringshjælpemidler eller metalliske bindemidler. Ingen bindemidler betyder ingen metalion-migrering ind i gate-oxidet.
• Nær-teoretisk tæthed:CVD-processen producerer et materiale med praktisk talt ingen porøsitet (<0,1%). Denne ekstreme tæthed gør CVD Solid SiC exceptionelt modstandsdygtig over for plasmaerosion, hvilket reducerer partikeldannelsen under ætseprocessen betydeligt.
• Termisk stress eliminering:Da materialet er et monolitisk stykke enfaset beta-SiC, eliminerer materialet risikoen for belægningsdelaminering eller "afskalning" under hurtige termiske cyklusser, hvilket drastisk forlænger Mean Time Between Cleans (MTBC).

3. Nøgleapplikationsfelter

CVD Solid SiC-materialer med høj renhed er afgørende for miljøer med høj belastning:

• Plasmaætsning:High-end CVD Solid SiC fokusringe og gasbrusehoveder giver overlegen modstand mod CF4/O2 plasmaer.
• Epitaksial vækst (EPI):Som et højtydende alternativ til susceptorer, der giver ensartet termisk fordeling.
• Hurtig termisk behandling (RTP):Sikrer waferens ensartethed og forhindrer kontaminering under ekstreme temperaturramper.

4.Konklusion

Mens CVD Solid SiC-processen involverer en højere indledende fremstillingstærskel, er det omfattende investeringsafkast (ROI) klart. Ved betydeligt at forlænge levetiden for kritiske forbrugsstoffer og reducere mængden af ​​waferskrot, giver CVD Solid SiC fabs mulighed for at opnå langsigtede omkostningsreduktioner og effektivitetsgevinster.
