Hvordan TaC-coating forbedrer SiC-krystalvækst i PVT-applikationer

Hvordan TaC-coating forbedrer SiC-krystalvækst i PVT-applikationer

Siliciumcarbid (SiC) understøtter nu meget af de fremskridt, der ses inden for drivlinjer til elektriske køretøjer, vedvarende energiomformere og højfrekvente strømmoduler. Fremstillingsøkonomi og enhedens ydeevne afhænger begge af at forstørre SiC-krystaldimensioner, øge batchudbyttet og undertrykke defektpopulationer. At nå disse mål kræver mere end finjusterede procesopskrifter. Integriteten og levetiden af ​​termiske feltmaterialer bliver lige så afgørende, især i betragtning af de aggressive forhold inde i ovne med Fysisk Vapor Transport (PVT).

Blandt de overfladetekniske muligheder for grafitdele har Chemical Vapour Deposition (CVD) af tantalcarbide (TaC) fået målelig trækkraft. Denne belægning beskytter ikke blot underlaget; det ændrer aktivt overfladekemien og den termiske reaktion af komponenter, der ser den hårdeste service.

Hvilken TaC-coating gør inde i en PVT-ovn?

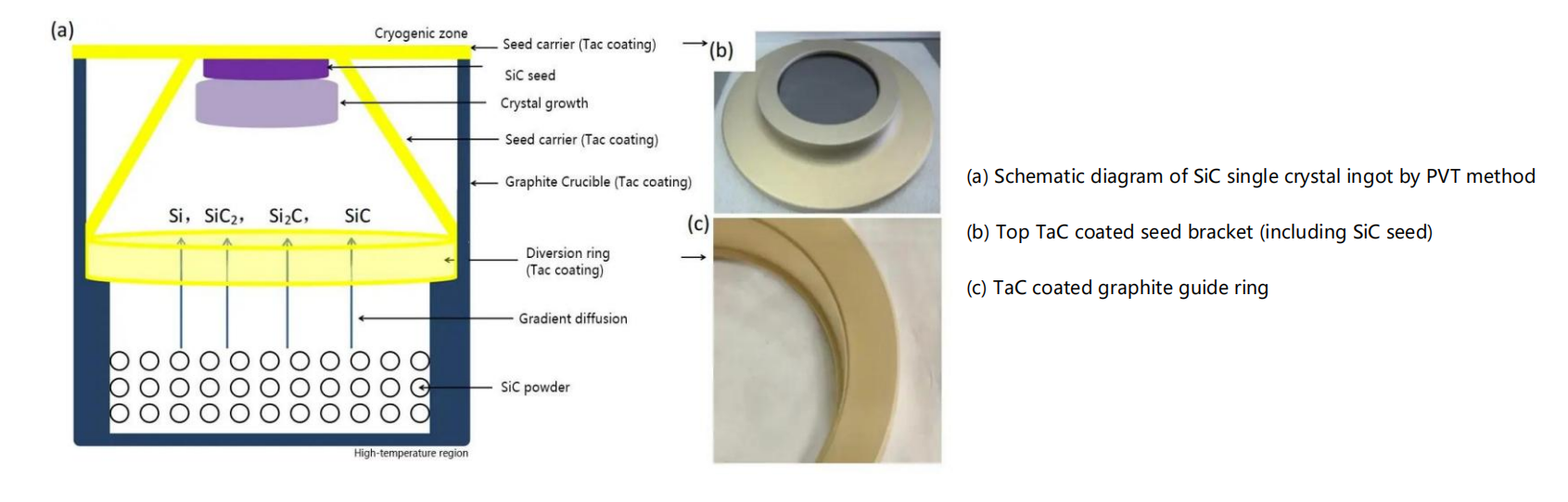

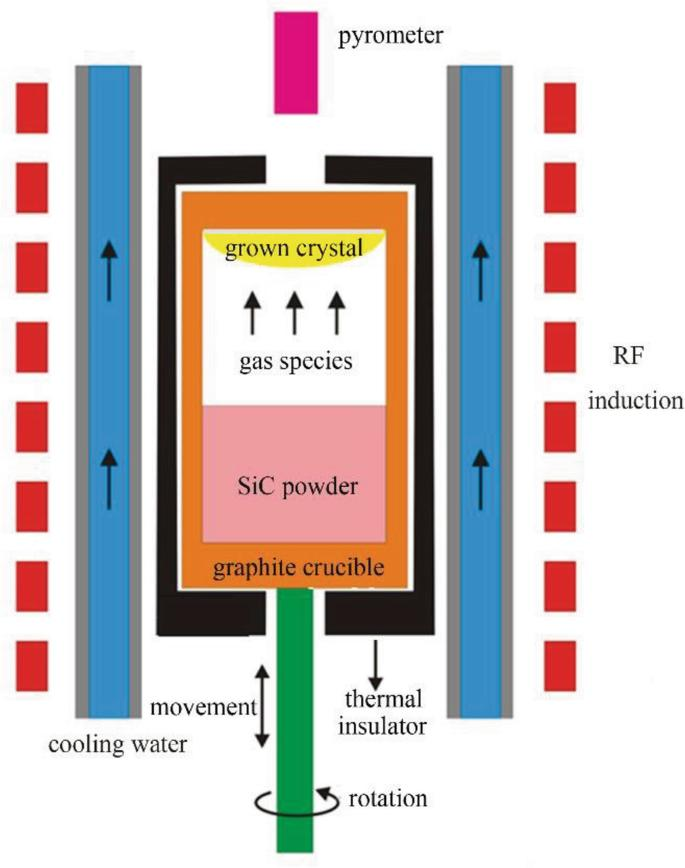

PVT-vækst fortsætter ved at sublimere SiC-råmateriale over 2.000°C. De resulterende damparter rejser mod en køligere frøkrystal, hvor kondensation og omkrystallisation gradvist bygger boulen. En enkelt løbetur kan vare hundredvis af timer. I dette interval står hver grafitoverflade - digelvægge, frøholder, styreringe - over for konstant siliciumrig damp, ekstreme termiske gradienter og mekanisk belastning fra termisk ekspansionsfejl.

Uden beskyttende lag gennemgår grafit to parallelle nedbrydningsveje. Den ene er fysisk: overfladeerosion frigiver fine kulstofpartikler ind i dampstrømmen. Den anden er kemisk: Siliciumdamp reagerer med grafit og danner flygtig SiC eller andre mellemliggende arter, hvilket gradvist fortynder komponentvæggen. Begge veje introducerer kulstofklynger eller sporer metalurenheder i den voksende krystal, og begge forkorter den brugbare levetid for dyre ovnmøbler.

CVD TaC-belægning afbryder disse mekanismer. Belægningslaget er støkiometrisk styret, hulfrit og klæber til grafitsubstratet. Det præsenterer en kemisk inert overflade til højtemperaturdampen, så den underliggende grafit kommer aldrig direkte i kontakt med det reaktive miljø. Denne adskillelse ændrer fundamentalt forureningsbanen.

Observerede forbedringer i krystalkvalitet

Krystaldyrkere rapporterer ofte, at TaC-belagte komponenter korrelerer med lavere antal kulstofindeslutninger og mikrorørsafslutninger. Forklaringen ligger i belægningens evne til at opretholde en konstant overfladetilstand på tværs af flere kørsler. Ubelagt grafit ændrer sig over tid - dens porøsitet øges, dens emissivitet skifter, og dens lokale temperaturfordeling afviger. Disse gradvise ændringer forstyrrer den termiske feltsymmetri, der er afgørende for ensartet radial vækst.

Et stabilt termisk felt bevarer derimod de aksiale og radiale temperaturgradienter, der er nødvendige for kontrolleret step-flow vækst på frøoverfladen. Med TaC-belægning bevarer diglens indre sin oprindelige geometri og termiske emissivitet over flere vækstcyklusser. Resultatet er en strammere fordeling af krystalkvalitetsmålinger fra løb til løb, hvilket direkte øger andelen af ​​anvendelige wafers pr. kugle.

Forlænget komponentlevetid og driftsomkostninger

Det økonomiske grundlag for TaC-belægning hviler ofte på forlængelse af levetiden. Grafitkomponenter i ubelagt form skal muligvis udskiftes efter 10-20 vækstkørsler, afhængigt af den specifikke temperaturprofil og kørslens varighed. TaC-belagte ækvivalenter i dokumenterede ovndrift opnår rutinemæssigt 2-3 gange så lang levetid, før de viser målbart vægttab eller overflade ru.

Denne holdbarhed stammer fra belægningens høje smeltepunkt (over 3.800°C) og dens lave diffusionskoefficient for både kulstof og silicium. Selv ved 2.200°C forbliver interdiffusion over belægning-substrat-grænsefladen ubetydelig. Belægningen spilder, flager eller delaminerer ikke under termisk cykling, forudsat at CVD-aflejringsparametrene er korrekt optimeret. Længere intervaller mellem udskiftning af komponenter betyder færre ovnafkølings-opvarmningscyklusser, mindre arbejde til nedrivning og genmontering og lavere forbrug af højrent grafitmateriale.

Renhedsspecifikationer, der betyder noget for halvledere

For SiC af enhedskvalitet kan metalliske urenheder i dele-per-million-niveauer forringe bærerens levetid og nedbrudsspænding. Selve belægningen skal derfor være halvlederkompatibel. CVD TaC behandlet fra prækursorer med høj renhed opnår en dokumenteret renhed på 99,999841%. Dette tal er ikke tilfældigt: det afspejler tilsigtet kontrol over prækursorgasrensning, reaktorrenhed og håndtering efter deponering. Ved dette renhedsniveau forbliver enhver metalart, der kan diffundere fra belægningen ind i dampfasen, under analytiske detektionsgrænser i typiske vækstvarigheder.

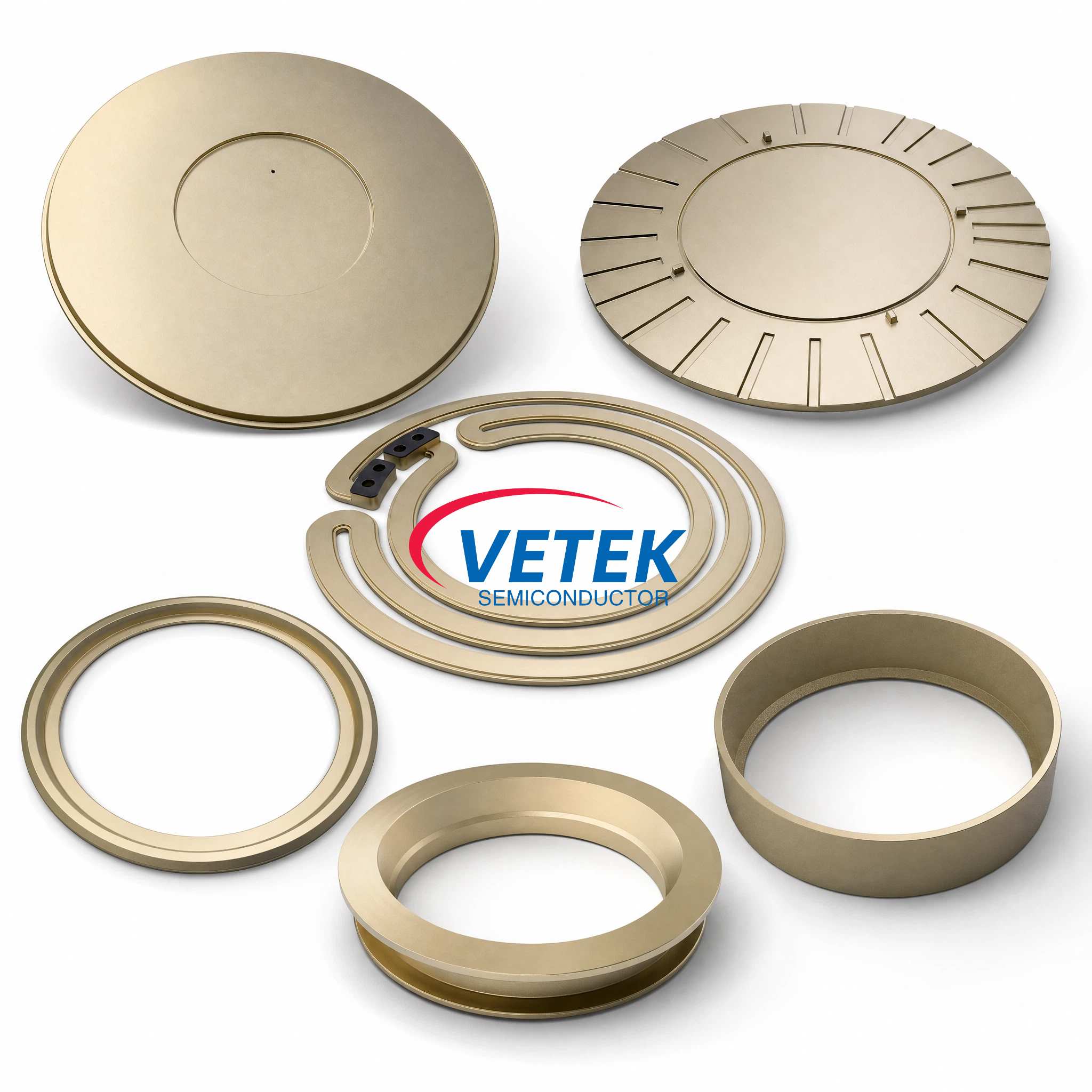

Almindeligt belagte grafitdele

PVT termiske felter omfatter typisk fem til otte forskellige grafitkomponenter, der kan drage fordel af TaC-applikation:

Digler, som indeholder SiC-kildepulveret og holder de højeste temperaturer.

Frøholdere, som monterer frøkrystallen og kræver præcis termisk kontakt.

Styreringe, som former dampstrømningsvejen mod frøet.

Digelringe og afstandsstykker, som definerer afstanden mellem kilde og frø.

Yderligere isoleringsskærme eller støttestolper i visse ovndesigns.

Coating af alle eller de fleste af disse dele skaber en ensartet overfladetilstand i hele den varme zone, i stedet for at have blandede coatede og ikke-coatede overflader, der kan introducere lokaliserede termiske eller kemiske asymmetrier.

Hvorfor CVD i stedet for andre aflejringsmetoder?

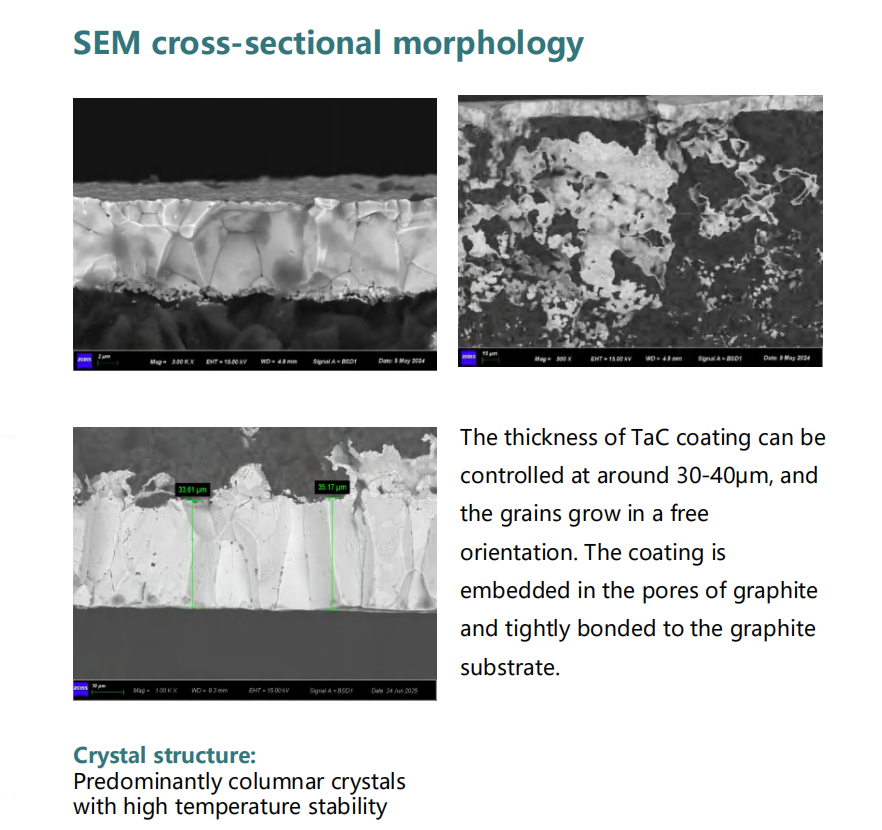

Ikke alle TaC-belægninger fungerer identisk. Plasmaspray- eller pakkecementeringsruter producerer tykkere lag, men med højere porøsitet, dårligere vedhæftning og større risiko for spalling under termisk chok. CVD adskiller sig ved at dyrke belægningen atom-for-atom fra dampfase-prækursorer. Dette giver fuldt tætte mikrostrukturer med kornstørrelser i størrelsesordenen nogle få mikrometer og ensartet tykkelse inden for ±5 μm på tværs af komponenter med stort areal.

Standard CVD TaC-tykkelse er specificeret til 30 ± 5 μm for de fleste PVT-digler og -holdere. For ovne, der kører længere cyklusser eller højere spidstemperaturer, kan tilpasset tykkelse på op til 40 μm anvendes. Tykkere belægninger øger diffusionsbarrierelængden, men kræver omhyggelig tilpasning til den termiske udvidelseskoefficient for grafitsubstratet for at undgå grænsefladespænding - en faktor, der er velkarakteriseret i CVD-procesdesign.

Praktiske overvejelser ved adoption

Faciliteter, der går fra ubelagte til TaC-belagte komponenter, bør forudse justeringer i temperaturkontrol. Belægningen ændrer overfladeemissiviteten, hvilket kan ændre pyrometeraflæsningerne eller effekt-til-temperatur-kalibrering med 20-50°C. Denne forskydning er forudsigelig og gentagelig, så en kort kalibreringskørsel er tilstrækkelig til at genetablere de korrekte termiske sætpunkter. Efter den indledende kompensation opfører det coatede system sig mere ensartet på tværs af kørsler end dets ucoatede modstykke, hvilket reducerer behovet for per-run tuning.

Konklusion

PVT-baseret SiC-produktion stiller ekstraordinære krav til grafit termiske feltkomponenter. CVD TaC-belægning imødekommer disse krav gennem fire indbyrdes forbundne effekter: den undertrykker frigivelse af kulstofpartikler, den blokerer siliciumangreb på substratet, den bevarer termisk feltsymmetri over længere køresekvenser, og den forlænger intervallerne for udskiftning af komponenter. Disse resultater forbedrer tilsammen krystalrenhed, øger anvendeligt udbytte pr. kugle og reducerer omkostningsbidraget pr. wafer fra forbrugsdele. Efterhånden som SiC-waferstørrelserne bevæger sig mod 200 mm, og kravene til defektdensitet skærpes yderligere, vil anvendelsen af ​​konstruerede belægninger som TaC sandsynligvis udvides fra en option til en basisspecifikation i avancerede produktionslinjer.
