Hvorfor er CVD TaC belægning "Højtemperaturpanser" i tredjegenerationshalvleder

Miljøet inde i en SiC krystalvækstovn er blandt de mindst tilgivende inden for halvlederfremstilling: Temperaturer overstiger 2400°C, brint- og ammoniakkoncentrationer er høje, og grafitkomponenter er konstant i risiko for at udskille partikler og frigive urenheder. Procesingeniører har længe søgt efter en materialeløsning, der samtidig kan modstå ekstrem varme, aggressiv kemi og forurening.

CVD tantalcarbid (TaC) belægning er stille og roligt blevet det svar - med et smeltepunkt på 3880°C, ætsningshastigheder på kun 0,2μm/time i NH₃ og 0,1μm/time i H₂ og kritiske urenhedsniveauer målt i ppb. Det, der imidlertid gør det virkelig overbevisende, er, hvad der sker på produktionsgulvet: mikrorørsdefektdensiteten falder med over 90 %, det samlede indhold af krystalurenheder falder med mere end 70 %, og resistiviteten stiger med en faktor på 2 til 3.
Så hvordan opnår TaC-coating dette? Hvor kommer dens præstationsfordele fra? I hvilke applikationer i den virkelige verden giver det mest værdi? Og hvilken retning er markedet på vej? Denne artikel udforsker systematisk de tekniske principper, kerneegenskaber, nøgleapplikationsscenarier og industritrends for CVD TaC-belægning.

1. Hvad er CVD TaC Coating?

I det væsentlige er CVD TaC-belægning et beskyttende lag af tantalcarbid (TaC) - en keramisk forbindelse med et karakteristisk gyldengult udseende - aflejret på grafitsubstrater med høj renhed ved hjælp af kemisk dampaflejring. Selve materialet bringer en kombination af egenskaber, der er svære at finde sammen: et smeltepunkt på 3880°C, hårdhed i området 15-19 GPa, stærk kemisk inerthed og en modstandsdygtighed over for korrosion, der holder sig godt i aggressive procesmiljøer.

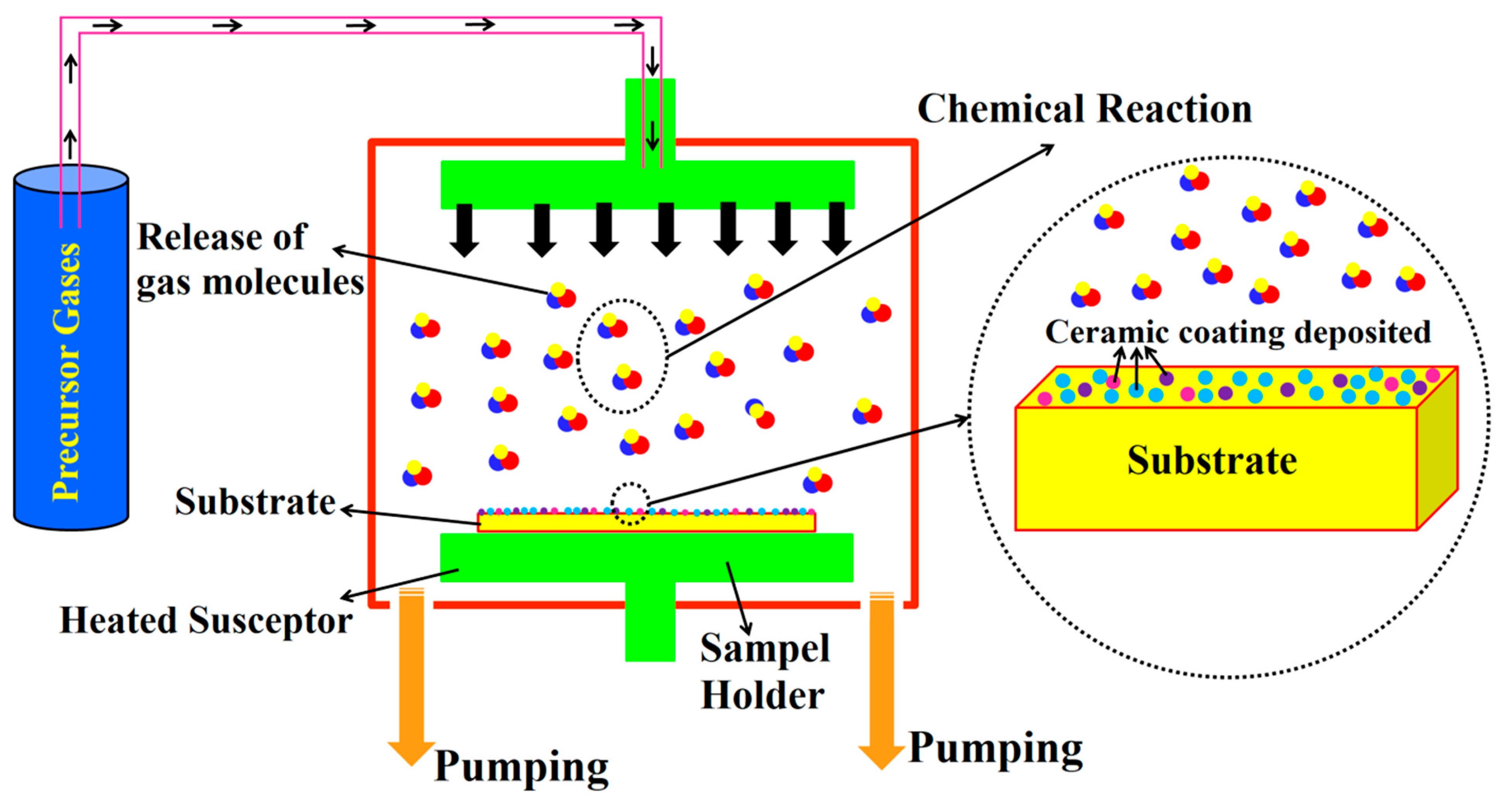

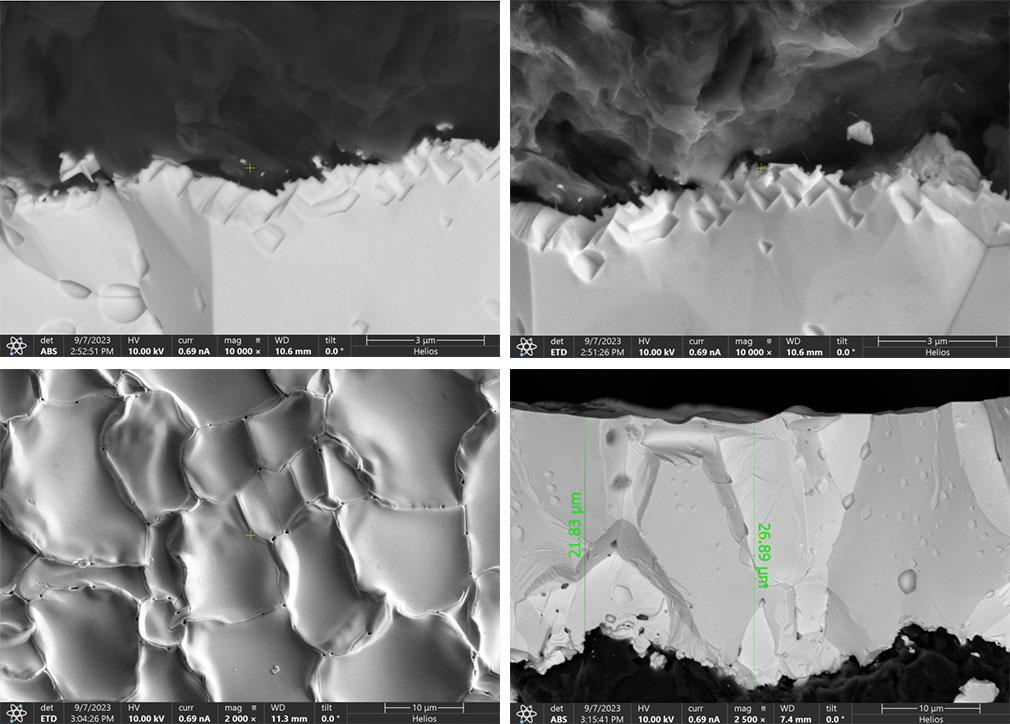

Blandt de forskellige måder at fremstille TaC-belægninger på er CVD fortsat den mest modne vej. Den typiske opskrift, som detaljeret, starter med tantalpentachlorid (TaCl₅) og propylen (C₃H6) som tantal- og kulstofforstadier, båret af argon og brint ind i et opvarmet kammer. Når først det fordampede TaCl5 når grafitoverfladen, adsorberer det og gennemgår en sekvens af nedbrydnings- og rekombinationsreaktioner. Det, der dannes, er ikke blot et overfladelag, men en tæt, godt klæbende belægning, der er væsentlig mere ensartet og sammensætningsmæssigt kontrollerbar, end hvad der kan opnås med alternative metoder som smeltet salt eller sol-gel-behandling.

2. Kerneydelsesfordele ved CVD TaC Coating

2.1 Ekstremt høj termisk stabilitet
CVD TaC belægning smelter ved 3880°C, så den forbliver strukturelt sund selv over 2200°C. Det gør den velegnet til krævende halvlederprocesser som SiC-krystalvækst og MOCVD - steder, hvor almindelige SiC-belægninger har tendens til at nedbrydes, når tingene bliver for varme.

2.2 Fremragende kemisk korrosionsbestandighed
Denne belægning holder godt mod ætsende procesgasser som brint, ammoniak, chlorider og siliciumdamp. Sammenlignet med SiC-belægninger skærer det ned på grafitnedbrydning og partikelforurening i højtemperaturhalvledermiljøer. Resultatet? Bedre processtabilitet og højere waferudbytte.

2.3 God mekanisk hårdhed og termisk stødmodstand

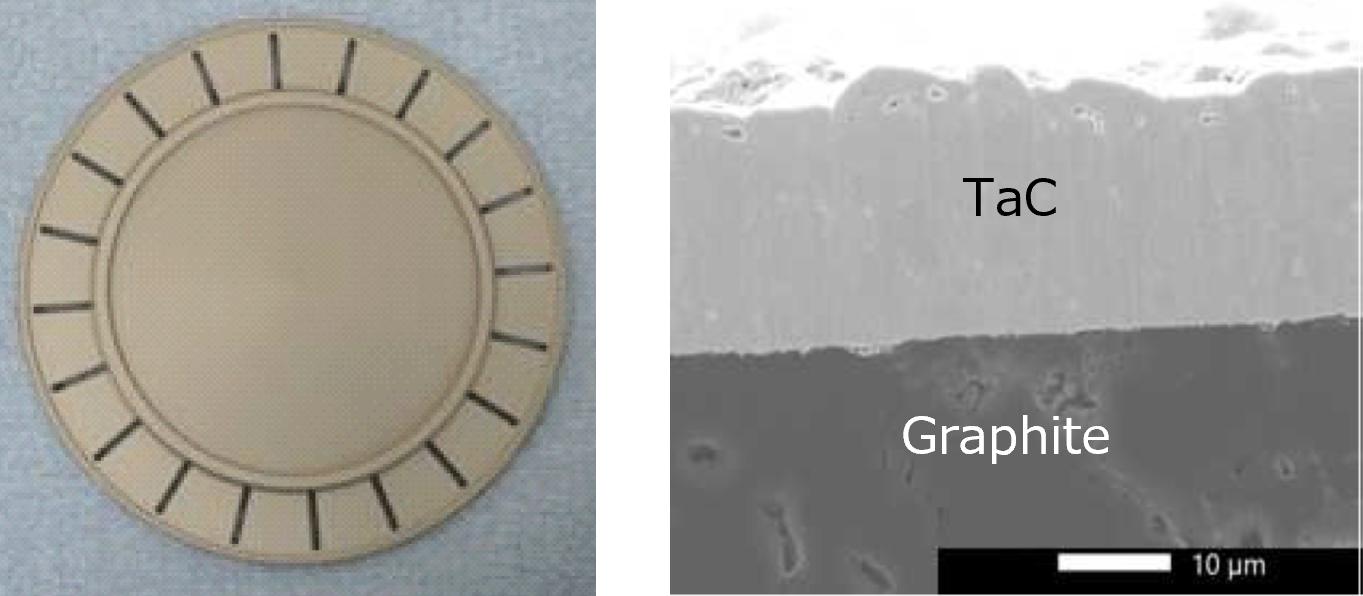

CVD TaC belægning er hård og binder stærkt til grafitunderlag, så den slides langsomt og håndterer termiske stød fint. Det kan tage gentagne hurtige opvarmnings- og afkølingscyklusser uden at revne eller skalle af. Det betyder længere komponentlevetid og hurtigere procesrampehastigheder.

2.4 Ultrahøj renhed og undertrykkelse af urenheder
TaC-belægning har meget lave urenhedsniveauer og fungerer som en solid diffusionsbarriere - den forhindrer forurenende stoffer i at vandre ud af grafitsubstratet og ind i vækstmiljøet. Dette hjælper med at reducere krystaldefekter, holder urenheder ude og forbedrer både kvaliteten og resistiviteten af ​​SiC-krystaller.

3. Typiske anvendelsesscenarier for CVD TaC Coating

3.1 SiC Single Crystal Growth (PVT-metode)
I PVT-vækstprocessen af ​​SiC-enkeltkrystaller påføres TaC-belægning på vigtige grafitkomponenter såsom digler, guideringe og frøkrystalholdere. Forskning af Fan et al. indikerer, at TaC-belægning ikke kun giver fysisk beskyttelse, men også, gennem dens lave emissivitetskarakteristika, regulerer temperaturgradienten ved krystalvækstgrænsefladen, forbedrer radial temperaturensartethed, opretholder SiC-sublimationsstøkiometri, undertrykker urenhedsmigrering og reducerer energiforbruget. Forskning af Meng et al. i Journal of Crystal Growth bekræfter yderligere, at krystalbarren dyrket ved hjælp af en smeltedigelstruktur med en TaC-belagt grafitrelæring og grafitpapir udviser overlegne egenskaber i krystalperfektion og grænsefladeform. Faktiske målinger viser, at diameterafvigelsen for krystalbarrer dyrket med TaC-coatede digler er ≤2%, og krystalfladefladen (RMS) er forbedret med 40%.

3.2 GaN/SiC epitaksial vækst

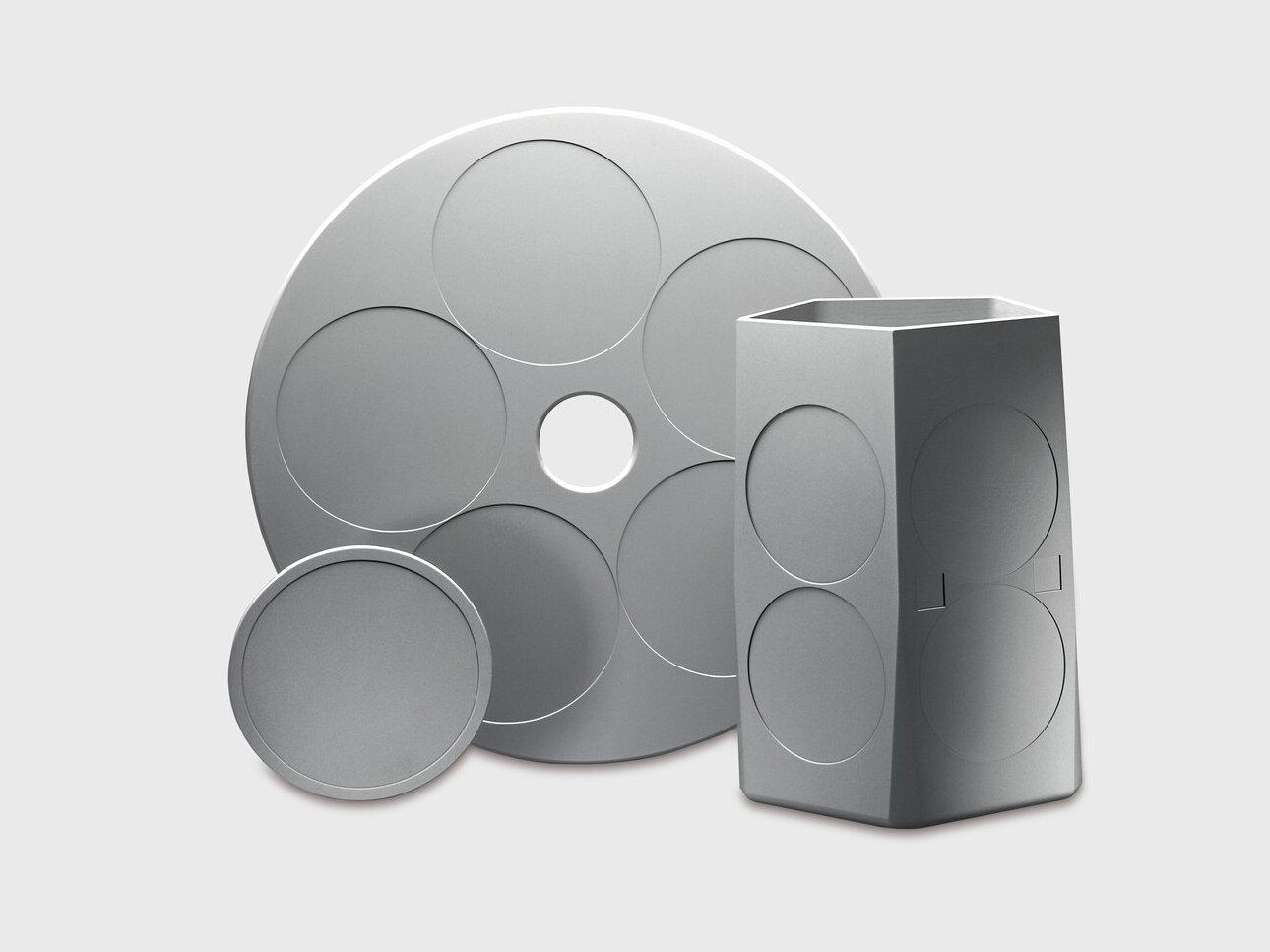

I CVD-reaktionskamrene for GaN- og SiC-epitaksi er TaC-belægning i vid udstrækning påført komponenter som waferbærere, satellitskiver, dyser og sensorer. Disse komponenter skal fungere i lange perioder i høje temperaturer og korrosive miljøer, og TaC-belægning kan forlænge deres levetid betydeligt og forbedre procesudbyttet. I MOCVD-udstyr som Aixtron G5 har TaC-belægning vist sig at være et nøglemateriale til at sikre processtabilitet.

3.3 MOCVD systemvarmere

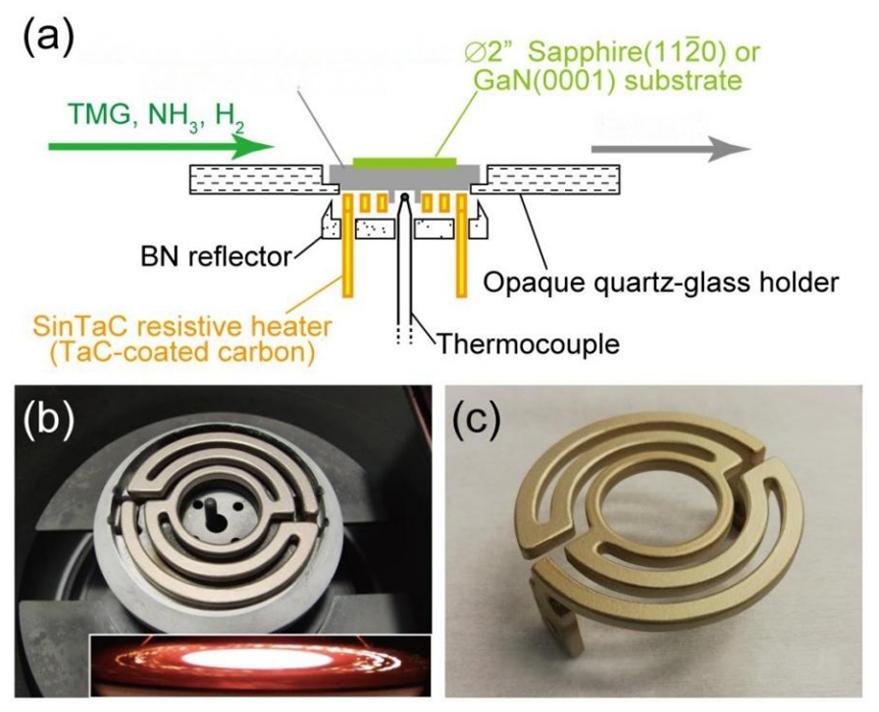

TaC-belagte grafitvarmere er blevet anvendt med succes i MOCVD-systemer. Sammenlignet med traditionelle pBN-belagte varmelegemer giver TaC-varmere bedre opvarmningseffektivitet og ensartethed, reducerer strømforbruget og hjælper på grund af deres lavere overfladeemissionsevne (0,3) til at forbedre termisk feltintegritet. Ifølge forskning af Fan et al. forbedrer den lave emissivitet af TaC-belægning ikke kun temperaturensartetheden for krystalvækst, men forbedrer også kvaliteten af ​​GaN epitaksial aflejring.

3.4 Industriapplikationer med høj temperatur
Ud over halvlederområdet kan TaC-coating også bruges til højtemperatur industrielle komponenter såsom modstandsvarmeelementer, indsprøjtningsdyser, skærmringe og lodningsarmaturer, hvilket fuldt ud udnytter dens omfattende fordele inden for varmebestandighed og korrosionsbestandighed.

4. CVD TaC vs. SiC Coating: Hvordan vælger man?

I halvlederindustrien er CVD SiC og CVD TaC de to mest almindelige beskyttende belægninger til grafitkomponenter. Valget afhænger af specifikke procestemperaturkrav.

CVD SiC belægning:Lav termisk udvidelseskoefficient, god strukturel stabilitet og omkostningsfordele i miljøer under 1800°C, udbredt i scenarier med middel til høj temperatur såsom LED epitaksiale bakker og monokrystallinske silicium epitaksiale bakker.

CVD TaC belægning:Højere termisk stabilitet (smeltepunkt 3880°C vs. ~2700°C for SiC), stærkere kemisk inerthed, især velegnet til ultrahøje temperaturer og stærkt korrosive miljøer over 2000°C, såsom SiC-enkeltkrystalvækst og GaN-epitaksi.

Kort sagt:Når procestemperaturer overstiger 1800°C, især når ætsende gasser som brint og ammoniak er involveret, er TaC-belægning det overlegne valg.

5. Markedsudsigter og industritendenser

Den hurtige udvidelse af SiC-enkeltkrystalvækst og epitaksi trækker efterspørgslen efter TaC-belægninger kraftigt opad. To nyere markedsundersøgelser peger på et marked på randen af ​​betydelig opskalering. QYResearch fastlægger i sit Global TaC Coating Market Outlook, In-Depth Analysis & Forecast til 2031 det globale 2024-marked for tantalcarbid-belægning til omkring USD 45 millioner og forventer, at det vil nå USD 142 millioner i 2031 – en sammensat årlig vækstrate på 17,9 %. Global Info Researchs tal lander i samme område, idet de anslår 2024-markedet til omkring 47 millioner USD og forudsiger en stigning til 143 millioner USD i 2031, hvilket svarer til en CAGR på 17,5 %. Konsistensen mellem disse prognoser giver tillid til, at TaC-belægning går ind i en vedvarende vækstfase.

Med hensyn til, hvem der leverer dette marked, forbliver det ret koncentreret i toppen. Momentive Technologies, Tokai Carbon og Toyo Tanso tegner sig tilsammen for omkring 76 % af den globale omsætning [10]. Geografisk er Nordamerika førende med omkring 45% af markedet, mens Asien-Stillehavsområdet er tæt bagud med omkring 41%. Den regionale balance begynder dog at ændre sig. Kinesiske producenter investerer kraftigt for at lukke hullet, og VeTek Semiconductor er et eksempel på det: Virksomhedens CVD TaC-belægningskapacitet strækker sig nu til komponenter så store som 750 mm i diameter, hvilket placerer det blandt de meget få indenlandske aktører, der er i stand til at håndtere dele i den skala.

Når man ser fremad, sætter overgangen til 8-tommer SiC-substrater en højere barre for termisk feltens ensartethed og belægningspålidelighed i produktionsudstyr. Alene denne tendens vil sandsynligvis cementere TaC-belægningens rolle som et strategisk materiale i wafer-fremstilling i de kommende år.

6. VeTek Semiconductors TaC Coating-teknologi

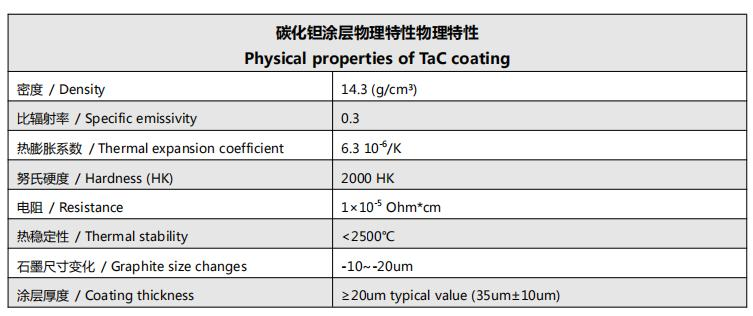

Datakilde: VeTek Semiconductor Product Technical Specifications

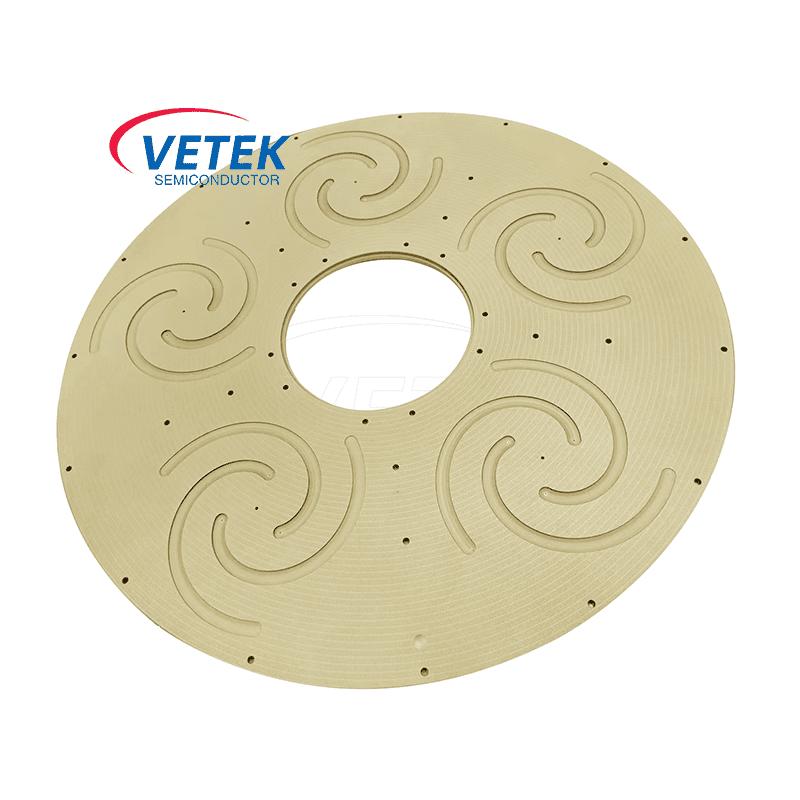

VeTeks CVD TaC-belægning har god temperaturstabilitet, ultrahøj renhed, modstandsdygtighed over for H₂/NH₃/SiH₄/Si-korrosion, stærk termisk stødmodstand, høj vedhæftning til grafitsubstrater og ensartet belægningsdækning. Det kan anvendes på kernekomponenter såsom induktionsvarmemodtagere, modstandsvarmeelementer og termiske afskærmningsdele. Virksomheden besidder avancerede bearbejdningskapaciteter til fremstilling af grafit-, keramik- eller ildfaste metalsubstratkomponenter og leverer one-stop in-house forarbejdning af SiC eller TaC keramiske belægninger samt belægningstjenester til kundeleverede dele.

7. Konklusion

Efterhånden som tredjegenerations halvlederindustrien accelererer mod større størrelser (8-tommer), højere strømtæthed og lavere omkostninger, bliver kravene til materialeydelse i fremstillingsprocesser stadig strengere. Med sit ekstremt høje smeltepunkt, enestående kemiske inertitet og fremragende mekaniske egenskaber er CVD TaC belægning ved at blive "guldstandarden" for højtemperaturhalvlederprocesser over 2000°C. Fra SiC-enkeltkrystalvækst til GaN-epitaksi, fra MOCVD-varmere til waferbærere, giver TaC-coating et uundværligt materialegrundlag til halvlederfremstilling.

VeTek Semiconductor er forpligtet til at levere højkvalitets CVD TaC-belægningsprodukter og skræddersyede løsninger til globale kunder gennem kontinuerlige R&D-investeringer og teknologisk iteration. Hvis du har brug for detaljerede tekniske data, SEM-tværsnitsanalyse eller tilpasset tegningsevaluering, er du velkommen til at kontakte os.
