Aixtron G10-komponenter: Nøgledele til højtydende SiC-epitaxi

Silicon Carbide (SiC) teknologi fortsætter med at bevæge sig mod større wafere og højere output. Det betyder, at avancerede epitaksisystemer som Aixtron G10-platformen bliver mere og mere vigtige i tredjegenerations halvlederfremstilling.

Sammenlignet med ældre reaktorer har Aixtron G10-systemer brug for strammere kontrol over termiske felter, gasstrømningsstabilitet, partikelforurening og hvor længe dele holder. Hver intern reaktorkomponent har en direkte indvirkning på epitaksial vækstkvalitet, waferens ensartethed og produktionsstabilitet.

Denne artikel leder dig gennem de vigtigste Aixtron G10-komponenter, der bruges i SiC-epitaksisystemer. Vi forklarer, hvad de laver, hvilke materialer de har brug for, og hvorfor de betyder noget i højtemperaturhalvlederbehandling.

Hvad er Aixtron G10-komponenter?

Aixtron G10-komponenter er de vigtigste interne reaktordele, der sidder inde i SiC-epitaksikammeret. Sammen hjælper de med at holde de termiske forhold stabile, optimerer gasfordelingen, understøtter waferrotation og skærer ned på forurening under epitaksial vækst ved høj temperatur.

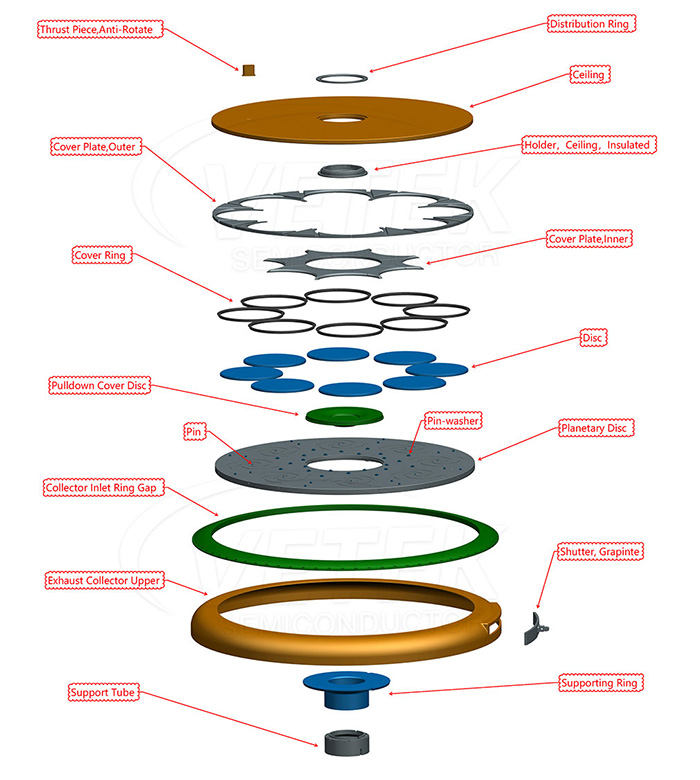

Typiske dele, du finder i en Aixtron G10-reaktor, inkluderer:

• Loft
• Fordelingsring
• Dækring
• Dækplader
• Planetarisk skive
• Pulldown Cover Disc
• Udstødningssamler
• Støttering
• Støtterør
• Grafit lukker
• Pin & Pin skive samlinger

De fleste af disse dele kører kontinuerligt ved temperaturer over 1500°C, mens de udsættes for ætsende procesgasser som silan og kulbrinter. Så materielle ydeevne er absolut kritisk.

Nøglefunktionsområder inde i Aixtron G10-reaktoren

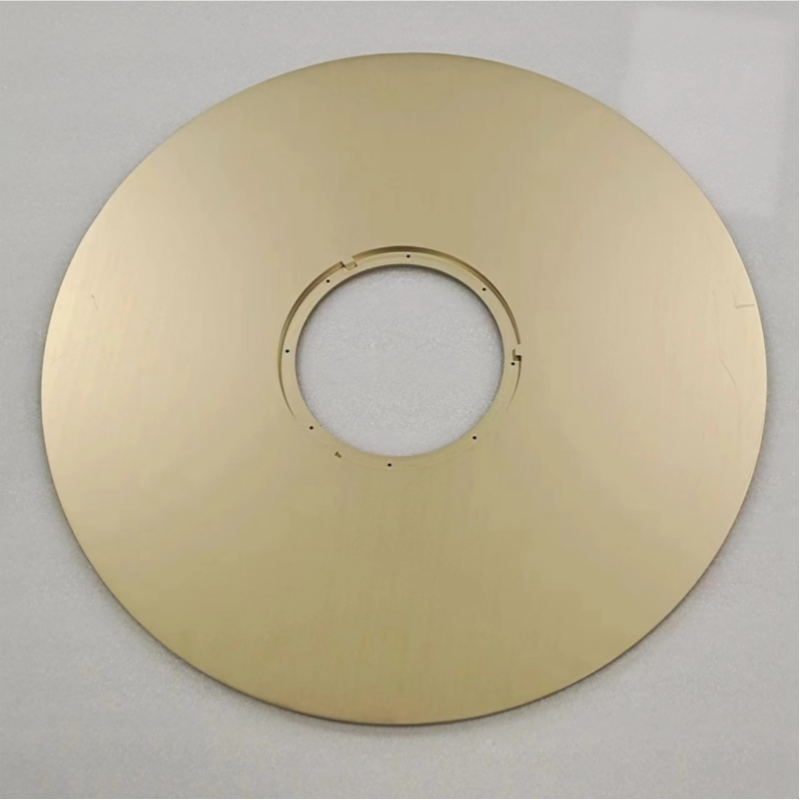

1. Loftskomponenter

Loftet er en stor del af reaktorens termiske felt. Det hjælper med at holde kammertemperaturen stabil, styrer gasstrømmen og beskytter de øvre reaktorstrukturer mod direkte varme.

Gode ​​loftskomponenter skal have:

• Solid termisk stabilitet
• Lav partikeldannelse
• Stærk modstand mod korrosion
• Ensartet belægningskvalitet
• Langsigtet dimensionsstabilitet

CVD SiC-belagt grafit er et almindeligt valg her, fordi det giver dig den termiske ledningsevne af grafit plus den kemiske modstand af siliciumcarbid.

2. Fordelingsring

Fordelingsringen styrer og styrer gasstrømmen inde i kammeret. At få ensartet gasfordeling er afgørende for at opnå ensartet epitaksial lagtykkelse på tværs af alle wafere.

Hvis gasstrømmen ikke er godt kontrolleret, kan du løbe ind i:

• Variation i tykkelse
• Doping uoverensstemmelser
• Overfladefejl
• Lavere waferudbytte

Derfor er høj bearbejdningspræcision og ensartet belægning så vigtig for denne del.

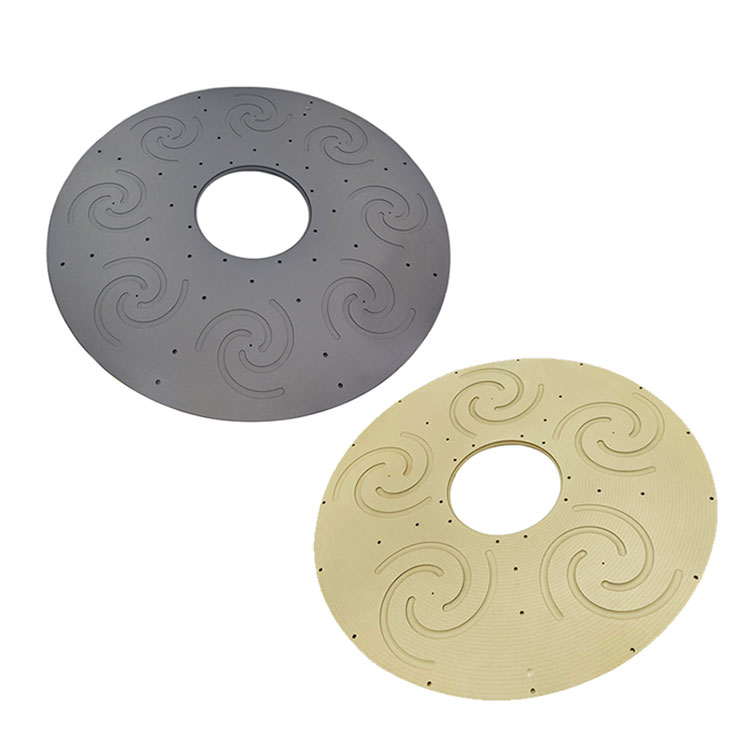

3. Planetarisk skivesystem

Planetskiven er det, der roterer wafere under epitaksial vækst. Jævn rotation forbedrer temperaturens ensartethed og sikrer, at alle wafere får ens gaseksponering.

Til produktion af SiC-wafer i store størrelser skal planetsystemet opretholde:

• God fladhed
• Lav termisk deformation
• Høj strukturel styrke
• Stabil drift gennem gentagen opvarmning og afkøling

Selve skiven er normalt lavet af højrent grafit med en avanceret CVD SiC-belægning.

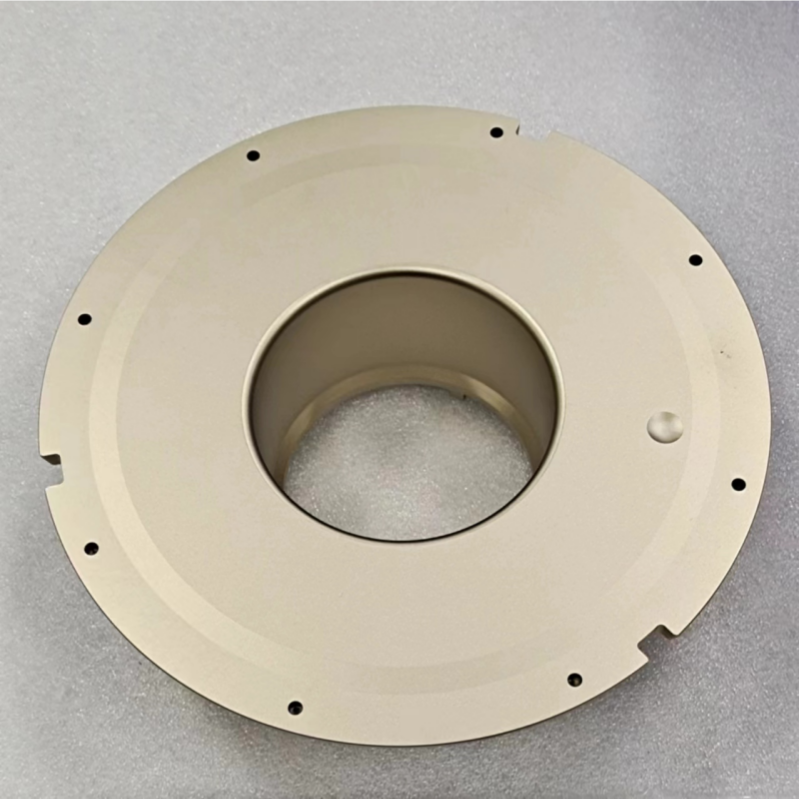

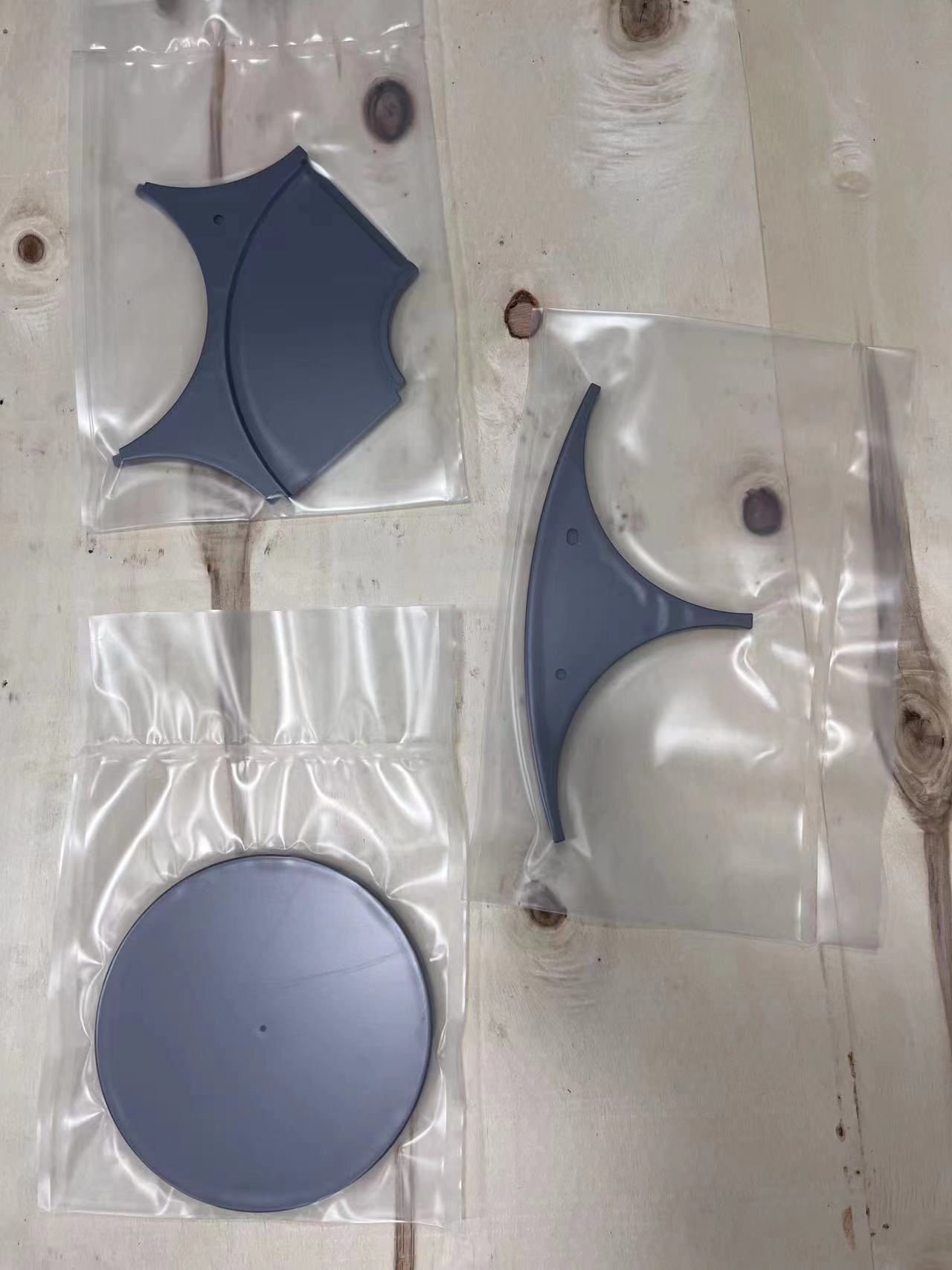

4. Dækringe og dækplader

Dækringe og dækplader beskytter visse reaktorområder og hjælper med at stabilisere det termiske felt.

Disse dele hjælper med at:

• Reducer uønsket aflejring
• Minimer partikelforurening
• Beskyt grafitstrukturer
• Forlæng kammerets levetid

Da de gennemgår meget termisk cykling, er stærk belægningsvedhæftning et must.

5. Udstødningskollektorsystem

Udstødningskollektoren styrer udstødningsgasstrømmen og hjælper med at holde kammertrykket stabilt.

Stabil udstødningsstrøm fører til:

• Bedre gentagelighed af processer
• Et renere kammermiljø
• Mindre partikelopbygning
• Længere intervaller mellem vedligeholdelse

I avancerede SiC-epitaksisystemer skal udstødningsrelaterede dele også modstå aggressive kemikalier og termisk stress.

Hvorfor materialevalg er vigtigt i SiC-epitaxi?

SiC-epitaksi er et hårdt miljø. Konventionelle materialer løber ofte ind i problemer som:

• Belægningen skaller af
• Grafiterosion
• Termisk revnedannelse
• Partikelgenerering
• Kort levetid

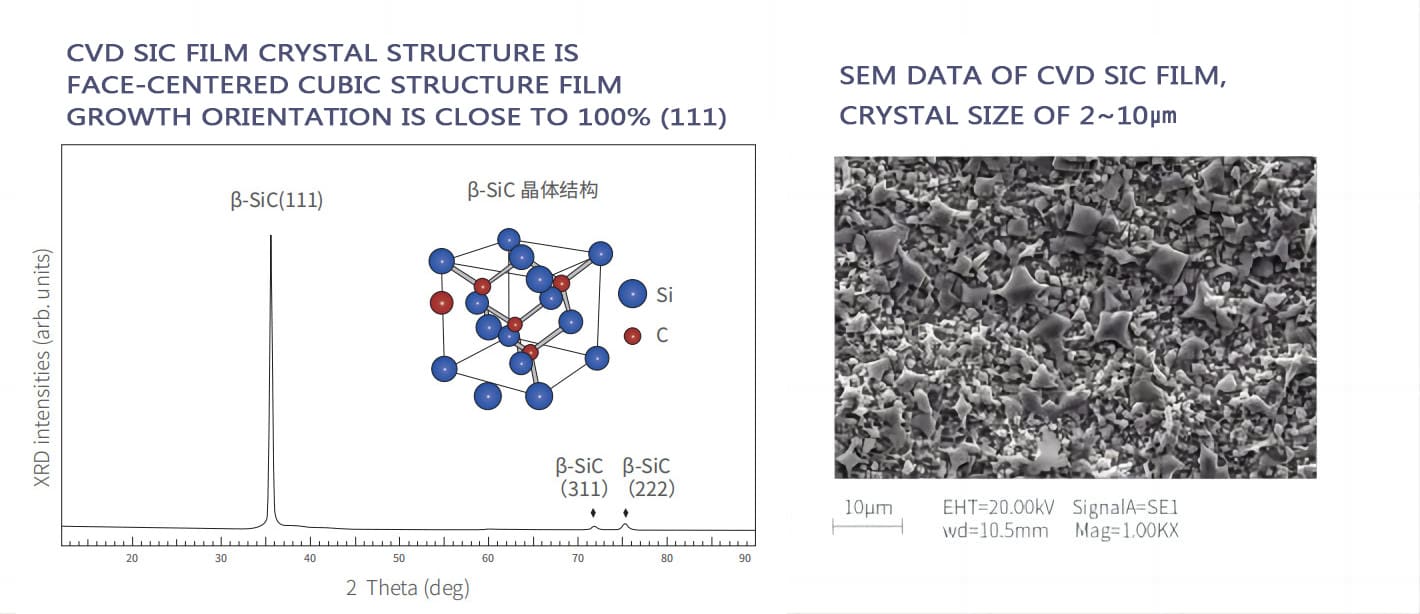

For at komme uden om disse problemer henvender avancerede halvlederreaktorer sig til CVD SiC Coated Graphite. CVD SiC belægning giver dig:

• Fremragende kemisk resistens
• Høj renhed
• Stor modstand mod termisk stød
• Lav forureningsrisiko
• Lang levetid

Lige nu er dette et af de mest udbredte materialer til high-end SiC epitaksereaktordele.

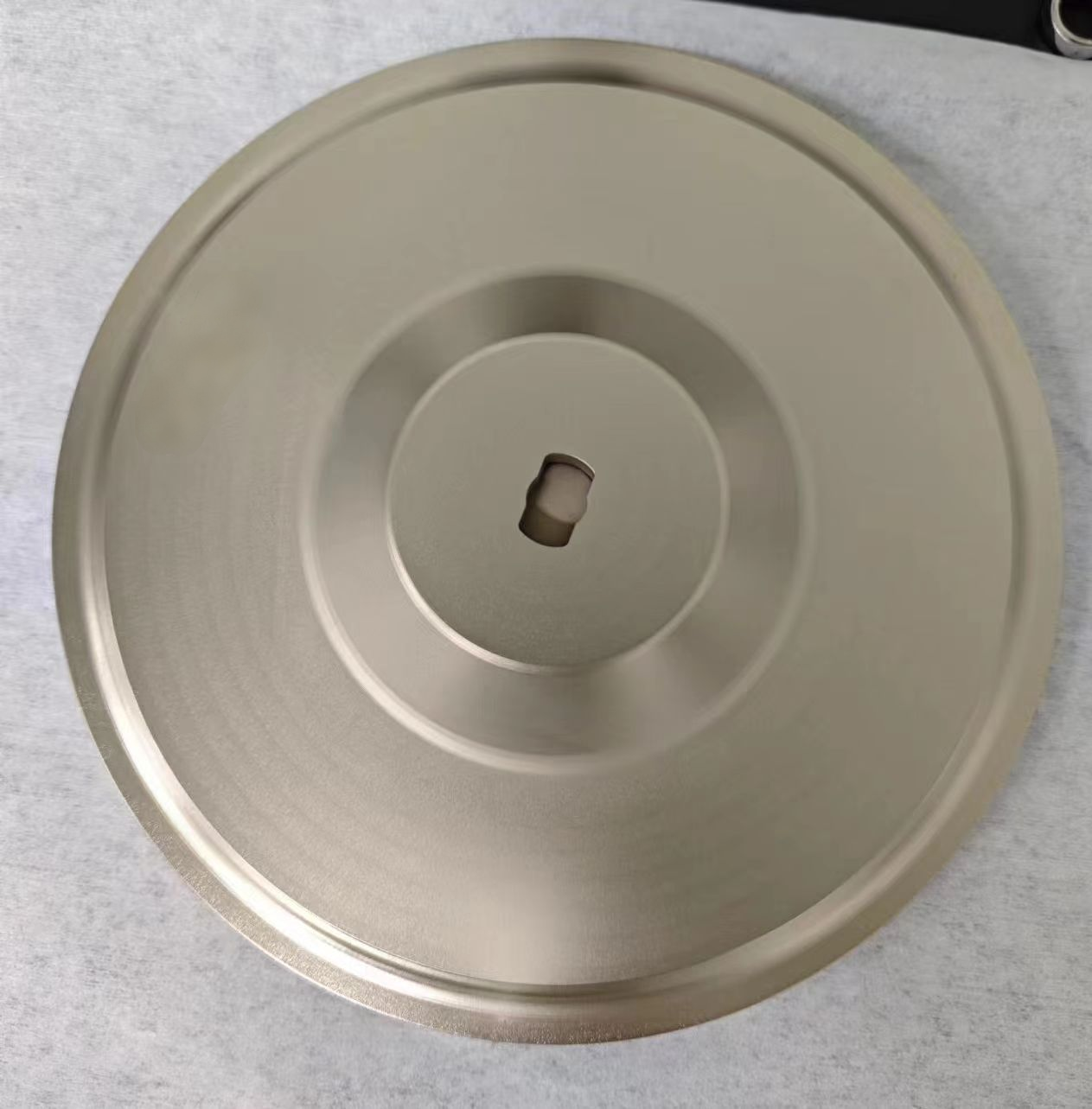

TaC (Tantalum Carbide) belægning fremstår som det næste trin for applikationer med ultrahøje temperaturer. Sammenlignet med konventionelle SiC-belægninger tilbyder TaC-belægninger:

• Bedre stabilitet ved høje temperaturer
• Stærkere korrosionsbestandighed
• Mindre risiko for partikeldannelse
• Stabil drift over 2000°C

TaC-belægninger ser særligt lovende ud til fremtidige platforme, der bruger større wafere og højere temperaturer.

Fremstillingsudfordringer for Aixtron G10-komponenter

At fremstille Aixtron G10-komponenter af høj kvalitet kræver avancerede produktionskapaciteter, herunder:

• Rensning af grafit med høj renhed
• Præcisions CNC-bearbejdning
• Belægningsmiljøer i halvlederkvalitet
• Ensartet CVD-belægningsteknologi
• Bearbejdning af store komponenter
• Streng renhed og dimensionskontrol

Selv en lille afvigelse i dimensioner eller belægningens ensartethed kan påvirke reaktorstabilitet og epitaksial ydeevne.

VeTek Semiconductors kapacitet til Aixtron G10-komponenter

VeTek Semiconductor er specialiseret i grafit- og belægningsteknologier af halvlederkvalitet til avancerede epitaksiapplikationer.

Vi tilbyder brugerdefinerede komponenter, der er kompatible med:

• Aixtron G10
• Aixtron G5
• SiC-epitaksisystemer
• MOCVD reaktorer

Vores produktsortiment omfatter:

• CVD SiC-belagte grafitkomponenter
• TaC coating komponenter
• Planetskiver
• Loftskomponenter
• Dækringe
• Grafit termiske feltdele
• Solide SiC-komponenter

Disse produkter er meget udbredt i SiC-epitaksi, LED-epitaksi og avancerede termiske halvledersystemer.

Konklusion

Efterhånden som SiC-halvlederfremstilling skubber mod større wafere og højere produktionseffektivitet, bliver Aixtron G10-komponenter mere og mere vigtige for reaktorstabilitet og epitaksial kvalitet.

Fra loftskonstruktioner og planetskiver til gasdistribution og udstødningssystemer påvirker hver komponent direkte termisk styring, kontamineringskontrol og wafer-konsistens.

Ved at kombinere højrente grafitmaterialer, avanceret CVD SiC-belægningsteknologi og næste generation af TaC-belægninger hjælper moderne reaktordele med at gøre SiC-epitaksiproduktionen mere stabil og effektiv for den fremtidige halvlederindustri.
