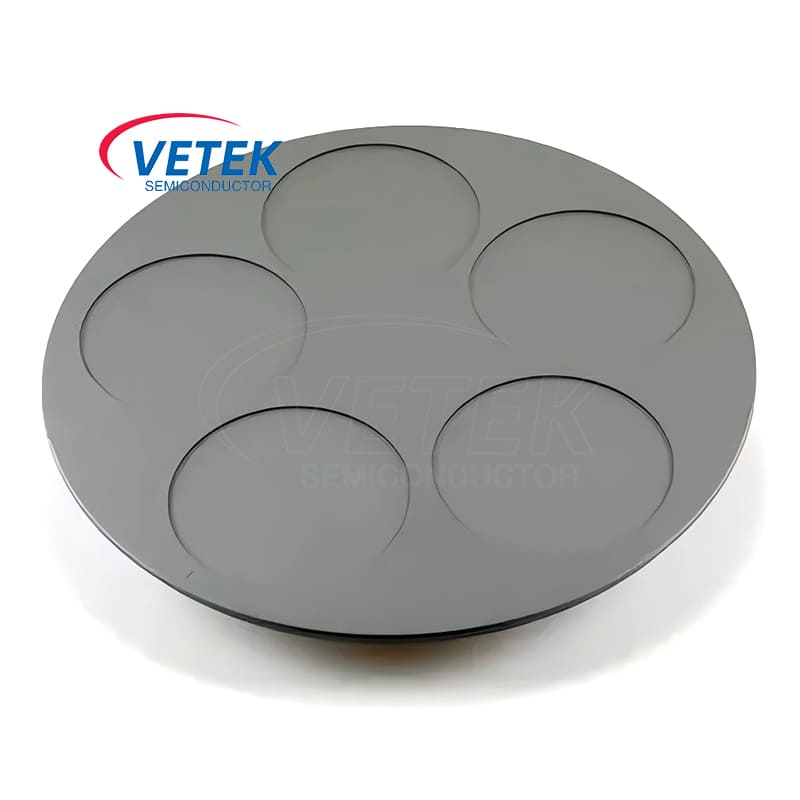

MOCVD Epitaxial Wafer leverer

Vetek Semiconductor har været engageret i Semiconductor Epitaxial Growth Industry i lang tid og har rig erfaring og procesfærdigheder inden for MOCVD -epitaksiale wafer -følgerprodukter. I dag er Vetek Semiconductor blevet Kinas førende MOCVD -epitaksiale wafer -følgerproducent og leverandør, og Wafer Sceptors, som den giver, har spillet en vigtig rolle i fremstillingen af ​​GaN -epitaksiale skiver og andre produkter.

MOCVD-epitaksial wafer-følsomhed er et højtydende epitaksial wafer-følsomhed designet til MOCVD (metal-organisk kemisk dampaflejring) udstyr. Superceptoren er lavet af SGL -grafitmateriale og coatet med siliciumcarbidbelægning, som kombinerer den høje termiske ledningsevne af grafit med den fremragende høje temperatur og korrosionsmodstand af SIC og er velegnet til det hårde arbejdsmiljø i høj temperatur, højt tryk og ætsende gas under den epitaksiske vækst af halvledere.


SGL -grafitmateriale har fremragende termisk ledningsevne, hvilket sikrer, at temperaturen på den epitaksiale skive er jævnt fordelt under vækstprocessen og forbedrer kvaliteten af ​​det epitaksiale lag. Den coatede SIC -belægning gør det muligt for følgeren at modstå høje temperaturer på mere end 1600 ℃ og tilpasse sig det ekstreme termiske miljø i MOCVD -processen. Derudover kan SIC-belægningen effektivt modstå reaktionsgasser med høj temperatur og kemisk korrosion, forlænge følgerens levetid og reducere forurening.


Veteksemis MOCVD -epitaksiale wafer -følsomhed kan bruges som erstatning for tilbehør til MOCVD -udstyrsleverandører såsom Aixtron.MOCVD Susceptor for Epitaxial Growth


● Størrelse: Kan tilpasses i henhold til kundens behov (tilgængelig standardstørrelse).

● bæreevne: Kan bære flere eller endda mere end 50 epitaksiale skiver ad gangen (afhængigt af følsomhedsstørrelsen).

● Overfladebehandling: Sic coating, korrosionsbestandighed, oxidationsmodstand.


Det er et vigtigt tilbehør til en række epitaksiale Wafer -vækstudstyr


● halvlederindustrien: Brugt til vækst af epitaksiale skiver såsom LED'er, laserdioder og magthalvledere.

● Optoelectronics industri: Understøtter den epitaksiale vækst af optoelektroniske enheder af høj kvalitet.

● High-end materiel forskning og udvikling: Anvendt til den epitaksiale fremstilling af nye halvledere og optoelektroniske materialer.


Afhængig af kundens MOCVD -udstyrstype og -produktionsbehov leverer Vetek Semiconductor tilpassede tjenester, herunder følsomhedsstørrelse, materiale, overfladebehandling osv., For at sikre, at den mest passende løsning leveres til kunderne.


CVD Sic Film Krystalstruktur

CVD SIC FILM CRYSTAL STRUCTURE


Grundlæggende fysiske egenskaber ved CVD SIC -belægning

Grundlæggende fysiske egenskaber ved CVD SIC -belægning
Ejendom
Typisk værdi
Krystalstruktur
FCC ß -fase polykrystallinsk, hovedsageligt (111) orienteret
Sic coating densitet
3,21 g/cm³
Sic coating hårdhed
2500 Vickers hårdhed (500 g belastning)
Kornstørrelse
2 ~ 10 mm
Kemisk renhed
99.99995%
Varmekapacitet
640 J · kg-1· K-1
Sublimeringstemperatur
2700 ℃
Bøjningsstyrke
415 MPa RT 4-punkt
Youngs modul
430 GPa 4pt Bend, 1300 ℃
Termisk ledningsevne
300W · m-1· K-1
Termisk ekspansion (CTE)
4,5 × 10-6K-1

Det halvleder MOCVD Epitaxial Wafer Sceptor Shops

SiC Coating Graphite substrateMOCVD epitaxial wafer susceptor test
