Hvad er porøs grafit med høj renhed?

I de senere år er ydelseskravene til elektroniske enheder til strøm med hensyn til energiforbrug, volumen, effektivitet osv. Blevet mere og højere. SIC har et større båndgap, højere nedbrydningsfeltstyrke, højere termisk ledningsevne, højere mættet elektronmobilitet og højere kemisk stabilitet, hvilket kompenserer for manglerne ved traditionelle halvledermaterialer. Sådan dyrkes Sic-krystaller effektivt og i stor skala har altid været et vanskeligt problem, og introduktionen af ​​høj renhedPorøs grafiti de senere år har effektivt forbedret kvaliteten afOgc enkelt krystalvækst.

Typiske fysiske egenskaber ved Vetek halvlederporøs grafit:

Porøs grafit med høj renhed til SIC-enkelt krystalvækst ved PVT-metode

Ⅰ. PVT -metode

PVT -metode er hovedprocessen for dyrkning af SIC -enkeltkrystaller. Den grundlæggende proces med SIC -krystalvækst er opdelt i sublimeringsnedbrydning af råmaterialer ved høj temperatur, transport af gasfasestoffer under virkning af temperaturgradient og omkrystallisationsvækst af gasfasestoffer i frøkrystallen. Baseret på dette er indersiden af ​​diglen opdelt i tre dele: råmaterialeområde, væksthulrum og frøkrystall. I råmaterialområdet overføres varme i form af termisk stråling og varmeledning. Efter at have været opvarmet nedbrydes sic råvarer hovedsageligt af følgende reaktioner:

SIC (S) = SI (G) + C (S)

2SIC (S) = SI (G) + SIC₂(g)

2SIC (S) = C (S) + SI₂C (g)

I råmaterialområdet falder temperaturen fra nærheden af ​​digelvæggen til råmaterialets overflade, det vil sige, hvis råmateriale kantemperatur> råmateriale indre temperatur> råmateriale overfladetemperatur, hvilket resulterer i aksiale og radiale temperaturgradienter, hvis størrelse vil have større indflydelse på krystalvækst. Under virkningen af ​​ovennævnte temperaturgradient vil råmaterialet begynde at grafitisere nær digelvæggen, hvilket resulterer i ændringer i materialestrøm og porøsitet. I vækstkammeret transporteres de gasformige stoffer genereret i råmaterialområdet til frøkrystallpositionen drevet af den aksiale temperaturgradient. Når overfladen af ​​grafitmålen ikke er dækket med en speciel belægning, reagerer de gasformige stoffer med digeloverfladen og korroderer grafitgraden, mens de ændrer C/Si -forholdet i vækstkammeret. Varme i dette område overføres hovedsageligt i form af termisk stråling. Ved frø -krystalpositionen er de gasformige stoffer Si, Si2c, SiC2 osv. I vækstkammeret i en overmættet tilstand på grund af den lave temperatur ved frøkrystallen, og deponering og vækst forekommer på frøkrystalloverfladen. De vigtigste reaktioner er som følger:

Og₂C (g) + sic₂(g) = 3SIC (r)

Og (g) + sic₂(g) = 2SIC (r)

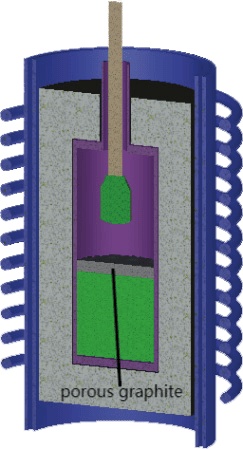

Applikationsscenarier afPorøs grafit med høj renhed i en enkelt krystalsikvækstovne i vakuum eller inerte gasmiljøer op til 2650 ° C:

I henhold til litteraturforskning er porøs grafit med høj renhed meget nyttig i væksten af ​​SIC-enkeltkrystall. Vi sammenlignede vækstmiljøet for Sic Single Crystal med og udenPorøs grafit med høj renhed.

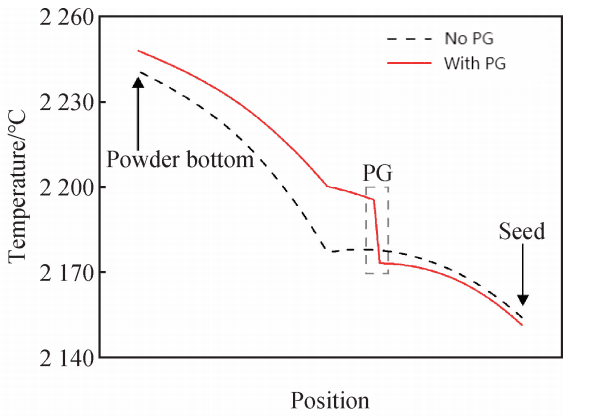

Temperaturvariation langs den midterste linje af digelen for to strukturer med og uden porøs grafit

I råmaterialområdet er forskelle i øverste og bund temperatur for de to strukturer henholdsvis 64,0 og 48,0 ℃. Den øverste og nederste temperaturforskel i den porøse grafit med høj renhed er relativt lille, og den aksiale temperatur er mere ensartet. I resuméet spiller den porøse grafit med høj renhed først en rolle som varmeisolering, hvilket øger den samlede temperatur på råmaterialerne og reducerer temperaturen i vækstkammeret, hvilket er befordrende for den fulde sublimering og nedbrydning af råmaterialerne. På samme tid reduceres de aksiale og radiale temperaturforskelle i råmaterialområdet, og ensartetheden af ​​den interne temperaturfordeling forbedres. Det hjælper Sic -krystaller med at vokse hurtigt og jævnt.

Foruden temperatureffekten vil porøs grafit med høj renhed også ændre gasstrømningshastigheden i SIC-enkeltkrystallovnen. Dette afspejles hovedsageligt i det faktum, at porøs grafit med høj renhed vil bremse materialestrømningshastigheden ved kanten og derved stabilisere gasstrømningshastigheden under væksten af ​​SIC-enkeltkrystaller.

Ⅱ. Rollen af ​​porøs grafit med høj renhed i Sic Single Crystal Growth Ovn

I SIC-enkeltkrystallvækstovnen med porøs grafit med høj renhed er transporten af ​​materialer begrænset af porøs grafit med høj renhed, grænsefladen er meget ensartet, og der er ingen kantfordrejning ved vækstgrænsefladen. Væksten af ​​SIC-krystaller i SIC-enkeltkrystallvækstovnen med porøs grafit med høj renhed er imidlertid relativt langsom. Derfor undertrykker indførelsen af ​​krystalgrænsefladen introduktionen af ​​porøs grafit med høj renhed effektivt den høje materialestrømningshastighed forårsaget af kantgrafitisering og får derved SIC-krystallen til at vokse ensartet.

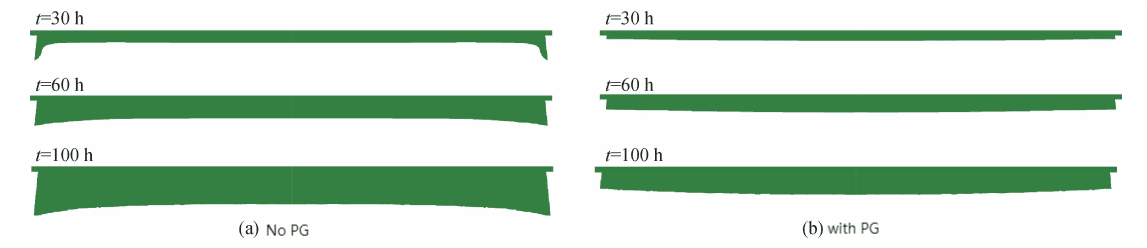

Interface ændres over tid under SIC enkelt krystalvækst med og uden porøs grafit med høj renhed

Derfor er porøs grafit med høj renhed et effektivt middel til at forbedre vækstmiljøet for SIC-krystaller og optimere krystalkvaliteten.

Porøs grafitplade er en typisk brugsform af porøs grafit

Skematisk diagram over sic -enkeltkrystallforberedelse ved hjælp af porøs grafitplade og PVT -metoden tilCVDOgcrå materialefra forståelse af halvleder

Vetek Semiconductors fordel ligger i sit stærke tekniske team og fremragende serviceteam. I henhold til dine behov kan vi skræddersy egnethåh-purityporøs grafiteProdukter, som du kan hjælpe dig med at gøre store fremskridt og fordele i SIC -single -krystalvækstindustrien.
