Som en Kinas førende SiC Crystal Growth Porous Graphite-producent har VeTek Semiconductor fokuseret på forskellige porøse grafitprodukter i mange år, såsom porøs grafitdigel, High Purity Porous Graphites investering og R&D, vores porøse grafitprodukter har vundet stor ros fra europæiske og amerikanske kunder. Ser frem til din kontakt.

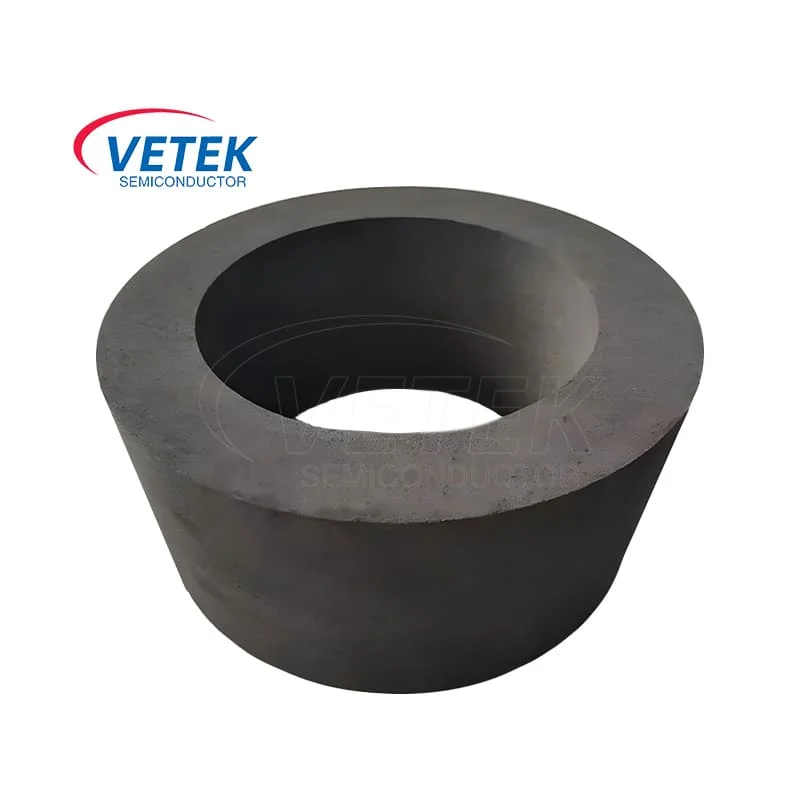

SIC -krystalvækst porøs grafit er et materiale fremstillet af porøs grafit med en meget kontrollerbar porestruktur. I halvlederforarbejdning viser det fremragende termisk ledningsevne, høj temperaturresistens og kemisk stabilitet, så det er vidt brugt i fysisk dampaflejring, kemisk dampaflejring og andre processer, hvilket forbedrer effektiviteten af produktionsprocessen og produktkvaliteten, hvilket bliver en optimeret halvleder Materialer, der er kritiske for produktionsudstyrets ydeevne.
I PVD-processen bruges SiC Crystal Growth Porous Graphite sædvanligvis som substratunderstøtning eller -fixtur. Dens funktion er at understøtte waferen eller andre substrater og sikre materialets stabilitet under aflejringsprocessen. Den termiske ledningsevne af porøs grafit er sædvanligvis mellem 80 W/m·K og 120 W/m·K, hvilket gør det muligt for porøs grafit at lede varme hurtigt og jævnt, undgå lokal overophedning og derved forhindre ujævn aflejring af tynde film, hvilket i høj grad forbedrer proceseffektiviteten .
Derudover er det typiske porøsitetsområde for SiC Crystal Growth Porous Graphite 20 % ~ 40 %. Denne egenskab kan hjælpe med at sprede gasstrømmen i vakuumkammeret og forhindre gasstrømmen i at påvirke ensartetheden af filmlaget under aflejringsprocessen.
I CVD -processen giver den porøse struktur af SIC -krystalvækst porøs grafit en ideel sti til ensartet fordeling af gasser. Den reaktive gas afsættes på overfladen af underlaget gennem en gasfase-kemisk reaktion for at danne en tynd film. Denne proces kræver nøjagtig kontrol af strømmen og fordelingen af den reaktive gas. Den 20% ~ 40% porøsitet af porøs grafit kan effektivt vejlede gas og jævnt fordele den på overfladen af underlaget og forbedre ensartetheden og konsistensen af det deponerede filmlag.
Porøs grafit bruges almindeligvis som ovnrør, substratbærere eller maskematerialer i CVD-udstyr, især i halvlederprocesser, der kræver materialer med høj renhed og ekstremt høje krav til partikelforurening. Samtidig involverer CVD-processen normalt høje temperaturer, og porøs grafit kan bevare sin fysiske og kemiske stabilitet ved temperaturer op til 2500°C, hvilket gør det til et uundværligt materiale i CVD-processen.
På trods af sin porøse struktur har SiC Crystal Growth Porous Graphite stadig en trykstyrke på 50 MPa, hvilket er tilstrækkeligt til at håndtere den mekaniske belastning, der genereres under halvlederfremstilling.
Som leder af porøse grafitprodukter i Kinas halvlederindustri har Veteksemi altid understøttet produkttilpasningstjenester og tilfredsstillende produktpriser. Uanset hvad dine specifikke krav er, vil vi matche den bedste løsning til din porøse grafit og se frem til din konsultation til enhver tid.
Grundlæggende fysiske egenskaber af SiC krystalvækst porøs grafit:
Typiske fysiske egenskaber ved porøs grafit
lt
Parameter
Bulkdensitet
0,89 g/cm2
Trykstyrke
8,27 MPa
Bøjningsstyrke
8,27 MPa
Trækstyrke
1,72 MPa
Specifik modstand
130Ω-Inx10-5
Porøsitet
50%
Gennemsnitlig porestørrelse
70um
Termisk ledningsevne
12W/M*K
Vetek Semiconductor Sic Crystal Growth Porous Graphite Products Shops:
Oversigt over Semiconductor Chip Epitaxy Industry Chain:
