Karakteristika for siliciumepitaxi

Silicium epitaksier en afgørende grundlæggende proces i moderne halvlederfremstilling. Det refererer til processen med at dyrke et eller flere lag af tynde enkeltkrystal siliciumfilm med specifik krystalstruktur, tykkelse, dopingkoncentration og type på et præcist poleret enkeltkrystal siliciumsubstrat. Denne dyrkede film kaldes et epitaksialt lag (Epitaxial Layer eller Epi Layer), og en siliciumwafer med et epitaksialt lag kaldes en epitaksial siliciumwafer. Dens kerneegenskab er, at det nyudviklede epitaksiale siliciumlag er en fortsættelse af substratgitterstrukturen i krystallografi, der opretholder den samme krystalorientering som substratet, og danner en perfekt enkeltkrystalstruktur. Dette gør det muligt for det epitaksiale lag at have præcist designede elektriske egenskaber, der er forskellige fra substratets, og dermed danne grundlag for fremstilling af højtydende halvlederenheder.

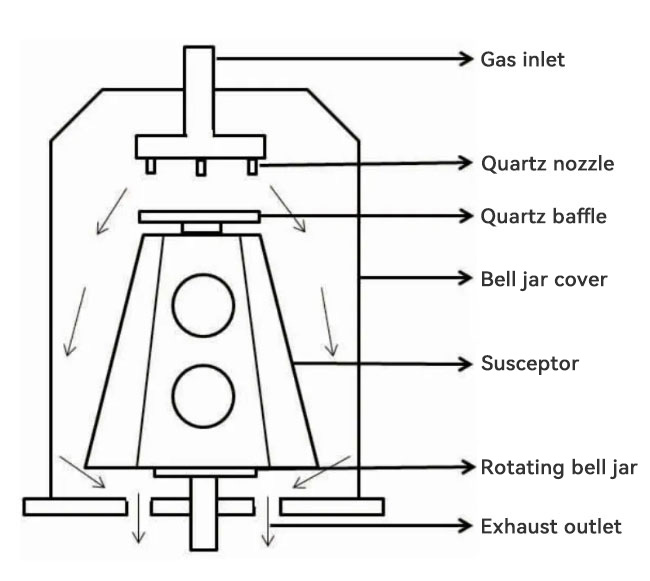

Vertial epitaksial susceptor for silicium epitaksi

Ⅰ. Hvad er siliciumepitaxi?

1) Definition: Siliciumepitaksi er en teknologi, der afsætter siliciumatomer på et enkeltkrystal siliciumsubstrat ved kemiske eller fysiske metoder og arrangerer dem i henhold til substratgitterstrukturen for at skabe en ny enkeltkrystal silicium tynd film.

2） Gittertilpasning: Kernetrækket er orden i epitaksial vækst. De aflejrede siliciumatomer er ikke tilfældigt stablet, men er arrangeret i overensstemmelse med krystalorienteringen af ​​substratet under vejledning af "skabelonen" tilvejebragt af atomerne på overfladen af ​​substratet, hvilket opnår præcis replikation på atomniveau. Dette sikrer, at det epitaksiale lag er en enkelt krystal af høj kvalitet, snarere end polykrystallinsk eller amorf.

3） Styrbarhed: Siliciumepitaksiprocessen tillader præcis kontrol af tykkelsen af ​​vækstlaget (fra nanometer til mikrometer), dopingtypen (N- eller P-type) og dopingkoncentrationen. Dette gør det muligt at danne regioner med forskellige elektriske egenskaber på den samme siliciumwafer, som er nøglen til fremstilling af komplekse integrerede kredsløb.

4） Interface karakteristika: Der dannes en grænseflade mellem det epitaksiale lag og substratet. Ideelt set er denne grænseflade atomisk flad og forureningsfri. Kvaliteten af ​​grænsefladen er dog afgørende for ydeevnen af ​​det epitaksiale lag, og eventuelle defekter eller kontaminering kan påvirke enhedens endelige ydeevne.

Ⅱ. Principper for siliciumepitaksi

Epitaksial vækst af silicium afhænger hovedsageligt af at give den rigtige energi og det rigtige miljø for siliciumatomer til at migrere på overfladen af ​​substratet og finde den laveste energigitterposition for kombination. Den mest almindeligt anvendte teknologi på nuværende tidspunkt er Chemical Vapor Deposition (CVD).

Kemisk dampaflejring (CVD): Dette er den almindelige metode til at opnå siliciumepitaksi. Dens grundlæggende principper er:

● Precursor transport: Gas indeholdende siliciumelement (precursor), såsom silan (SiH4), dichlorsilan (SiH2Cl2) eller trichlorsilan (SiHCl3), og doteringsgas (såsom phosphin PH3 til N-type doping og diboran B2H6 til P-type doping) blandes i kammerreaktion med høj temperatur og ledes til kammerreaktion med høj temperatur.

● Overfladereaktion: Ved høje temperaturer (normalt mellem 900°C og 1200°C) gennemgår disse gasser kemisk nedbrydning eller reaktion på overfladen af ​​det opvarmede siliciumsubstrat. For eksempel SiH4→Si(faststof)+2H2(gas).

● Overflademigration og kernedannelse: Siliciumatomerne produceret ved nedbrydning adsorberes til substratoverfladen og migrerer på overfladen og finder til sidst det rigtige gittersted til at kombinere og begynde at danne en ny enkeltkrystal lag. Kvaliteten af ​​epitaksial vækstsilicium afhænger i høj grad af styringen af ​​dette trin.

● Lagdelt vækst: Det nyligt aflejrede atomlag gentager kontinuerligt substratets gitterstruktur, vokser lag for lag og danner et epitaksielt siliciumlag med en bestemt tykkelse.

Nøgleprocesparametre: Kvaliteten af ​​siliciumepitaksiprocessen er strengt kontrolleret, og nøgleparametrene inkluderer:

● Temperatur: påvirker reaktionshastigheden, overflademobilitet og defektdannelse.

● Tryk: påvirker gastransport og reaktionsvej.

● Gasflow og forhold: bestemmer væksthastigheden og dopingkoncentrationen.

● Underlagets overflade renhed: Enhver forurening kan være årsagen til defekter.

● Andre teknologier: Selvom CVD er mainstream, kan teknologier som Molecular Beam Epitaxy (MBE) også bruges til siliciumepitaxi, især i R&D eller specielle applikationer, der kræver ekstrem høj præcisionskontrol.MBE fordamper siliciumkilder direkte i et miljø med ultrahøjt vakuum, og atom- eller molekylære stråler projiceres direkte på substratet for vækst.

Ⅲ. Specifikke anvendelser af siliciumepitaksiteknologi i halvlederfremstilling

Silicium-epitaksi-teknologien har i høj grad udvidet anvendelsesområdet for siliciummaterialer og er en uundværlig del af fremstillingen af ​​mange avancerede halvlederenheder.

● CMOS teknologi: I højtydende logiske chips (såsom CPU'er og GPU'er) dyrkes et lavdopet (P- eller N-) epitaksielt siliciumlag ofte på et stærkt dopet (P+ eller N+) substrat. Denne epitaksiale siliciumwaferstruktur kan effektivt undertrykke latch-up-effekten (Latch-up), forbedre enhedens pålidelighed og opretholde den lave modstand af substratet, hvilket er befordrende for strømledning og varmeafledning.

● Bipolære transistorer (BJT) og BiCMOS: I disse enheder bruges siliciumepitaksi til nøjagtigt at konstruere strukturer såsom basis- eller kollektorregionen, og transistorens forstærkning, hastighed og andre karakteristika er optimeret ved at kontrollere dopingkoncentrationen og tykkelsen af ​​det epitaksiale lag.

● Billedsensor (CIS): I nogle billedsensorapplikationer kan epitaksiale siliciumwafere forbedre den elektriske isolering af pixels, reducere krydstale og optimere den fotoelektriske konverteringseffektivitet. Det epitaksiale lag giver et renere og mindre defekt aktivt område.

● Avancerede procesknudepunkter: Efterhånden som enhedens størrelse fortsætter med at skrumpe, bliver kravene til materialeegenskaber højere og højere. Silicium-epitaksiteknologi, herunder selektiv epitaksial vækst (SEG), bruges til at dyrke anstrengte silicium- eller siliciumgermanium- (SiGe) epitaksiale lag i specifikke områder for at forbedre bærermobiliteten og dermed øge transistorernes hastighed.

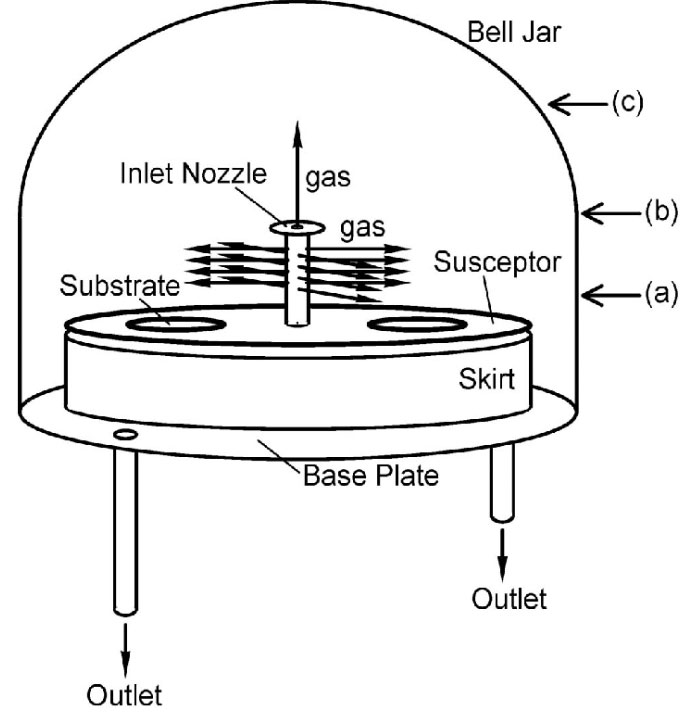

Horisontal epitaksial susceptor for silicium epitaksi

Ⅳ.Problemer og udfordringer ved siliciumepitaksiteknologi

Selvom siliciumepitaksiteknologi er moden og meget brugt, er der stadig nogle udfordringer og problemer i den epitaksiske vækst af siliciumprocessen:

● Fejlkontrol: Forskellige krystaldefekter såsom stablingsfejl, dislokationer, glidelinjer osv. kan genereres under epitaksial vækst. Disse defekter kan alvorligt påvirke enhedens elektriske ydeevne, pålidelighed og ydeevne. Kontrol af defekter kræver et ekstremt rent miljø, optimerede procesparametre og substrater af høj kvalitet.

● Ensartethed: At opnå perfekt ensartethed af epitaksial lagtykkelse og dopingkoncentration på store siliciumwafers (såsom 300 mm) er en vedvarende udfordring. Uensartethed kan føre til forskelle i enhedens ydeevne på den samme wafer.

● Autodoping: Under den epitaksiale vækstproces kan højkoncentrerede dopingmidler i substratet trænge ind i det voksende epitaksiale lag gennem gasfasediffusion eller faststofdiffusion, hvilket får det epitaksiale lags dopingkoncentration til at afvige fra den forventede værdi, især nær grænsefladen mellem det epitaksiale lag og substratet. Dette er et af de problemer, der skal behandles i silicium-epitaksiprocessen.

● Overflademorfologi: Overfladen af ​​det epitaksiale lag skal forblive meget flad, og enhver ruhed eller overfladefejl (såsom uklarhed) vil påvirke efterfølgende processer såsom litografi.

● Koste: Sammenlignet med almindelige polerede siliciumwafers tilføjer produktionen af ​​epitaksiale siliciumwafers yderligere procestrin og udstyrsinvestering, hvilket resulterer i højere omkostninger.

● Udfordringer ved selektiv epitaksi: I avancerede processer stiller selektiv epitaksial vækst (vækst kun i specifikke områder) højere krav til processtyring, såsom selektivitet af væksthastighed, kontrol af lateral overvækst mv.

Ⅴ.Konklusion

Som en nøgleteknologi til fremstilling af halvledermaterialer, er det centrale træk vedsilicium epitaksier evnen til nøjagtigt at dyrke højkvalitets enkeltkrystal epitaksiale siliciumlag med specifikke elektriske og fysiske egenskaber på enkeltkrystal siliciumsubstrater. Gennem præcis styring af parametre som temperatur, tryk og luftstrøm i siliciumepitaksiprocessen kan lagtykkelsen og dopingfordelingen tilpasses til at opfylde behovene for forskellige halvlederapplikationer såsom CMOS, strømenheder og sensorer.

Selvom epitaksial vækst af silicium står over for udfordringer såsom defektkontrol, ensartethed, selvdoping og omkostninger, er siliciumepitaksi stadig en af ​​de vigtigste drivkræfter for at fremme ydeevneforbedring og funktionel innovation af halvlederenheder, og dens position inden for fremstilling af epitaksial siliciumwafer er irreplaceable.
