Tre-Petal Graphite Crucible
  • Tre-Petal Graphite CrucibleTre-Petal Graphite Crucible
  • Tre-Petal Graphite CrucibleTre-Petal Graphite Crucible

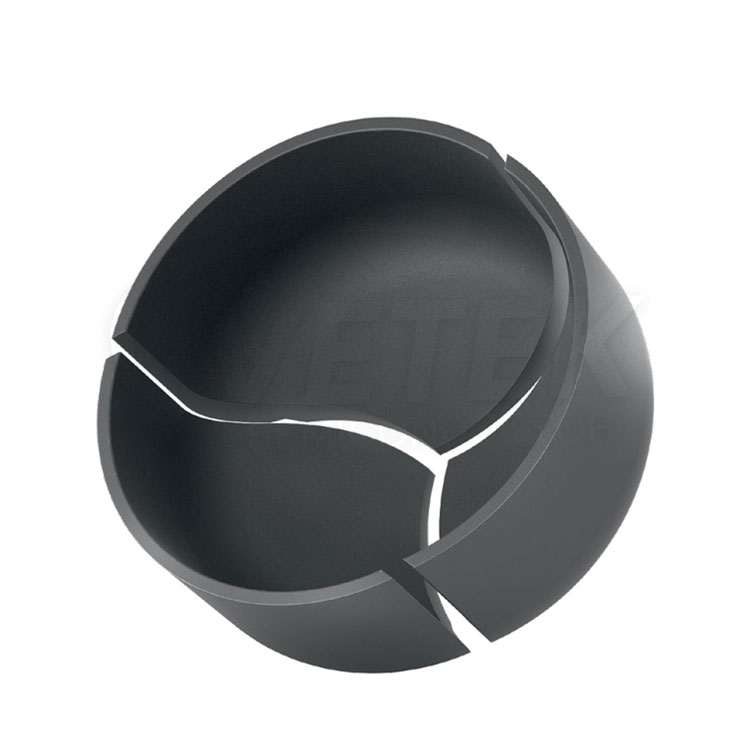

Tre-Petal Graphite Crucible

Vetek Semiconductors tre-Petal Graphite Crucible er lavet af grafitmateriale med høj renhed, der er behandlet af overfladepyrolytisk kulstofbelægning, der bruges til at trække et enkelt krystal termisk felt. Sammenlignet med traditionel digel er strukturen af ​​tre-lob-design mere praktisk at installere og adskille, forbedre arbejdseffektiviteten og urenhederne under 5 ppm kan imødekomme anvendelsen af ​​halvleder- og fotovoltaisk industri.


Vetek Semiconductors tre-Petal Graphite Crucible designet til vækstprocessen for monokrystallinsk silicium med CZ-metode, er den tre-petalstrukturgrafit Crucible lavet af isostatisk grafitmateriale med høj renhed. Gennem den innovative tre-petalstruktur kan den traditionelle integrerede digel effektivt løse de adskillelsesproblemer, termisk stresskoncentration og andre smerter i industrien og er vidt brugt i fotovoltaiske siliciumskiver, halvlederskiver og andre avancerede fremstillingsfelter.


Kerneproceshøjdepunkter


1. Ultra-præcision Grafitbehandlingsteknologi

Materiel renhed: Brug af isostatisk presset grafitsubstrat med askeindhold <5 ppm om nødvendigt og generelt < 10 ppm for at sikre nulforurening i siliciummeltningsprocessen

Strukturel styrkelse: Efter at have været grafitiseret ved 2200 ℃ er bøjningsstyrken ≥45MPa, og termisk ekspansionskoefficient er ≤4,6 × 10⁻⁶/℃

Overfladebehandling: 10-15μm pyrolytisk kulstofbelægning deponeres ved CVD-proces for at forbedre oxidationsmodstand (vægttab <1,5%/100H@1600℃).


2. Innovativt design af tre-petalstruktur

Modulær samling: 120 ° Equipartition Tre-lobs struktur, installation og demonteringseffektivitet steg med 300%

Stressfrigørelsesdesign: Den splittede struktur spreder effektivt den termiske ekspansionsstress og udvider levetiden til mere end 200 cyklusser

Præcision Fit: Kløften mellem ventilerne er <0,1 mm, og keramisk klæbemiddel med høj temperatur sikrer nul lækage i siliciummeltningsprocessen


3. Tilpassede behandlingstjenester

Support φ16 "-φ40" Tilpasning i fuld størrelse, vægttykkelsestolerancekontrol ± 0,5 mm

Gradientdensitetsstrukturen 1,83 g/cm³ kan vælges for at optimere den termiske feltfordeling

Giv værditilvækst processer såsom bornitridkompositbelægning og rheniummetalkantstyrke


Typisk applikationsscenarie


Fotovoltaisk industri

Monokrystallinsk siliciumstang Kontinuerlig tegning: Velegnet til G12 stor størrelse siliciumskiveproduktion, understøttelse ≥500 kg belastningskapacitet

N-type Topcon-batteri: Ultra-lav urenhed Migration garanterer minoritetsliv> 2ms

Termisk feltopgradering: kompatibel med mainstream enkeltkrystallovnsmodeller (PVI, Ferrotec osv.)


Halvlederfremstilling

8-12 tommer halvlederklasse monokrystallinsk siliciumvækst: Mød semi-standardklasse-10-renlighedskrav

Særlige dopede krystaller: Præcis kontrol af bor-/fosforfordeling ensartethed

Tredje generation af halvleder: kompatibel SIC -enkeltkrystallforberedelsesproces

Videnskabeligt forskningsfelt

Forskning og udvikling af ultratynde siliciumskiver til rumsolceller

Væksttest af nye krystalmaterialer (Germanium, Gallium Arsenide)

Limit Parameter Research (3000 ℃ Ultrahøj temperatursmelteksperiment)


Kvalitetssikringssystem


ISO 9001/14001 Dual System Certification

Giv materialetestrapport til kunder (XRD -sammensætningsanalyse, SEM -mikrostruktur)

Hele processporbarhedssystem (lasermærkning + blockchain -opbevaring)





Produktparameter for den tre-Petal Graphite Crucible

Fysiske egenskaber ved isostatisk grafit
Ejendom Enhed Typisk værdi
Bulkdensitet g/cm³ 1.83
Hårdhed HSD 58
Elektrisk resistivitet μω.M 10
Bøjningsstyrke MPA 47
Trykstyrke MPA 103
Trækstyrke MPA 31
Youngs modul GPA 11.8
Termisk ekspansion (CTE) 10-6K-1 4.6
Termisk ledningsevne W · m-1· K-1 130
Gennemsnitlig kornstørrelse μm 8-10
Porøsitet % 10
Askeindhold ppm ≤10 (efter oprenset)


Sammenlign halvlederproduktionsbutik :

VeTek Semiconductor Production Shop


Oversigt over Semiconductor Chip Epitaxy Industry Chain:

Overview of the semiconductor chip epitaxy industry chain


Hot Tags: Tre-Petal Graphite Crucible
