Intelligent skæreteknologi til kubisk siliciumcarbidskiver

Smart Cut er en avanceret halvlederfremstillingsproces baseret på ionimplantation ogWaferStripping, specifikt designet til produktion af ultratynde og meget ensartede 3C-SIC (kubisk siliciumcarbid) skiver. Det kan overføre ultratynde krystalmaterialer fra et underlag til et andet og derved bryde de originale fysiske begrænsninger og ændre hele substratindustrien.

Sammenlignet med traditionel mekanisk klipning optimerer Smart Cut -teknologien signifikant følgende nøgleindikatorer:

TTeknisk fspiser

Forbedre anvendelsesgraden af ​​materialer

I traditionelle fremstillingsmetoder spilder skæremæssige og poleringsprocesser af siliciumcarbidskiver en betydelig mængde råmaterialer. Smart Cut -teknologien opnår en højere materialeudnyttelsesgrad gennem en lagdelt proces, hvilket er især vigtigt for dyre materialer såsom 3C SIC.

Betydelig omkostningseffektivitet

Det genanvendelige substratfunktion ved Smart Cut kan maksimere anvendelsen af ​​ressourcer og derved reducere produktionsomkostningerne. For producenter af halvleder kan denne teknologi forbedre de økonomiske fordele ved produktionslinjer.

Forbedring af Wafer Performance

De tynde lag genereret af Smart Cut har færre krystaldefekter og højere konsistens. Dette betyder, at 3C SIC -skiverne produceret af denne teknologi kan bære en højere elektronmobilitet, hvilket yderligere forbedrer ydelsen af ​​halvlederenheder.

Støtte bæredygtighed

Ved at reducere materialeaffald og energiforbrug imødekommer den smarte klippeteknologi de voksende miljøbeskyttelseskrav fra halvlederindustrien og giver producenterne en vej til at transformere mod bæredygtig produktion.

Innovationen af ​​smart cut -teknologi afspejles i dens meget kontrollerbare processtrøm:

1. Precision Ion Implantation ‌

en. Multienergi-hydrogenionbjælker bruges til lagdelt injektion med dybden, der er kontrolleret inden for 5 nm.

b. Gennem dynamisk dosisjusteringsteknologi undgås gitterskader (defektdensitet <100 cm⁻²).

2. Lang-temperatur Wafer Bonding ‌

en.Wafer -limning opnås gennem plasmEn aktivering under 200 ° C for at reducere påvirkningen af ​​termisk stress på enhedens ydeevne.

3. Intelligent stripping kontrol ‌

en. Integrerede stressføler i realtid sikrer ingen mikrokrakker under skrælningsprocessen (udbytte> 95%).

4.youdaoplaceholder0 overfladepoleringsoptimering ‌

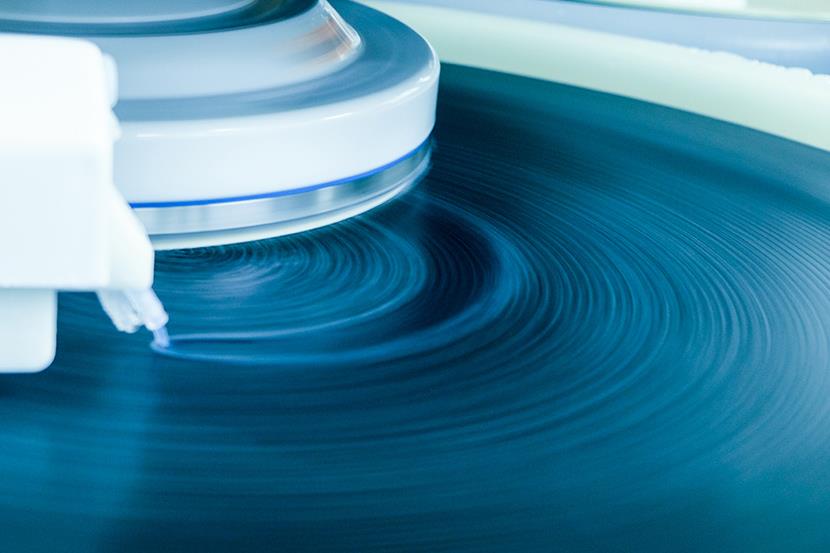

en. Ved at anvende kemisk mekanisk polering (CMP) -teknologi reduceres overfladefremheden til atomniveauet (RA 0,3NM).

‌
