Hvorfor er grafit belagt med siliciumcarbid til halvlederepitaxi?

I halvlederepitaksi vælges grafit sjældent, blot fordi det kan modstå høje temperaturer. Dens reelle værdi ligger i kombinationen af ​​bearbejdelighed, termisk respons, elektrisk adfærd og evnen til at danne komplekse reaktorkomponenter såsom tønde-susceptorer, pandekage-susceptorer, single-wafer-holdere og MOCVD-bærere. Alligevel er den samme grafitoverflade, der giver disse fordele, ikke altid egnet til direkte og gentagen eksponering for epitaksimiljøet. Dette er grunden til, at mange kritiske grafitkomponenter er beskyttet med en tæthedkemisk dampaflejret siliciumcarbidbelægning, at skabe det, der almindeligvis beskrives somSiC-belagt grafit.

Det tekniske koncept er enkelt, men vigtigt: Grafitlegemet udgør den strukturelle og termiske platform, mens CVD SiC-laget bliver den procesvendte overflade. Den resulterende komponent skal derfor betragtes som ét integreret materialesystem snarere end som grafit med et valgfrit beskyttende lag.

Hvorfor grafit forbliver vigtigt i epitaksereaktorer

En epitaksi-susceptor udfører betydeligt mere arbejde end blot at holde en wafer. Den etablerer waferens mekaniske position, deltager i varmeoverførsel og interagerer afhængigt af reaktordesign med rotation, induktionsopvarmning og gasflow. Små ændringer i lommedybde, fladhed, overfladeprofil eller termisk adfærd kan ændre det lokale wafermiljø og i sidste ende påvirke epitaksial ensartethed.

Dette krav forklarer den fortsatte brug af finkornet og isostatisk grafit. Grafit kan præcisionsbearbejdes til geometrier, der ville være betydeligt sværere eller dyrere at fremstille af mange tætte keramiske materialer. Det giver også termiske og elektriske egenskaber, der er kompatible med flere hot-wall og induktionsopvarmede reaktorkoncepter.

Til kommerciel silicium ogSiC epitaksi, SGL Carbon identificerer højstyrke isostatisk grafit som basismaterialet for coatede susceptorer og bemærker, at susceptormaterialekvaliteten har en direkte indflydelse på kvaliteten af ​​det epitaksiale lag. Snævre dimensionstolerancer, homogen belægning og renhed behandles derfor som sammenhængende krav frem for selvstændige specifikationer.

Vanskeligheden er, at et materiale, der er egnet til at bygge det termiske legeme, ikke nødvendigvis er den optimale overflade til kontakt med procesatmosfæren. Denne sondring er den grundlæggende årsag til at anvende siliciumcarbid.

Hvorfor bar grafit ikke er en ideel procesvendt overflade

A bar grafit komponentopererer i et miljø med høje temperaturer, reaktive forløbergasser og gentagen opvarmning og afkøling. Under disse forhold kan overfladen gradvist blive en del af reaktorkemien.

I siliciumcarbidepitaksi er dette spørgsmål særligt tydeligt. Publiceret arbejde om chloridbaseret SiC CVD beskriver grafitsusceptorer belagt med SiC specifikt for at forhindre urenheder og yderligere kulbrinter i at blive frigivet fra varm grafit under vækst. Det samme arbejde rapporterer, at nedbrydning af SiC-belægningen ved hot spots kan påvirke run-to-run-reproducerbarheden, hvilket illustrerer, at tilstanden af ​​susceptoroverfladen kan blive en del af selve processen.

Risikoen er derfor bredere end simpel oxidation. Direkte eksponering kan føre til kemiske angreb, progressiv overflade ru, frigivelse af partikler, eksponering af sporurenheder eller uønskede reaktioner mellem grafitten og procesgassen. Rengøringscyklusser kan introducere en anden stressmekanisme, fordi den samme komponent gentagne gange skal overleve både aflejringskemi og kammerrensningskemi.

For halvlederproduktion skaber dette en uønsket feedback-loop. Overfladenedbrydning ændrer susceptorens tilstand; en skiftende susceptor kan modificere den lokale kemiske og termiske grænse omkring waferen; og en skiftende grænse kan reducere processens repeterbarhed.

Formålet med at belægge grafit er derfor ikke blot at gøre delen "mere korrosionsbestandig." Det er at beholdeproces-vendte grænse mere stabil over tid.

CVD SiC som en funktionel grænseflade mellem grafit og processen

En CVD SiC-belægning skaber en tæt siliciumcarbidoverflade over det bearbejdede grafitlegeme. Kommercielle SiC-belægninger aflejres almindeligvis ved kemisk dampaflejring ved temperaturer over ca. 1.200°C. SGL Carbon rapporterer typiske aflejringstemperaturer på 1.200-1.300°C og understreger specifikt, at grafitsubstratets termiske ekspansionsadfærd skal tilpasses belægningen for at minimere termisk stress.

Når først de er deponeret, fungerer SiC-laget som en funktionel grænseflade mellem grafitten og reaktoratmosfæren. Dens kemiske resistens reducerer direkte angreb på det underliggende kulstof. Dens tæthed begrænser direkte eksponering af grafitten til procesmiljøet. Dens høje renhed giver en mere kontrolleret overflade tæt på waferen, og dens mekaniske integritet hjælper med at reducere erosionsrelateret partikeldannelse.

Disse fordele afhænger af, at belægningen forbliver intakt. En belægning med dårlig tykkelsesensartethed, lokale nålehuller, resterende spænding eller svag vedhæftning kan med tiden revne eller delaminere. Når det sker, blotlægges grafitten igen, og den beskyttende funktion går lokalt tabt.

Af denne grund er belægningstykkelse alene ikke en meningsfuld kvalitetsmåling. De mere nyttige tekniske parametre er kombinationen afrenhed, tæthed, overfladeruhed, tykkelsesensartethed, mikrostruktur, substratkompatibilitet og grænsefladeintegritet.

Mersen følger den samme materialesystemtilgang i sin vejledning om halvlederudstyr. Den beskriver ultraren grafit belagt med SiC til epitaksi og MOCVD og fremhæver specifikt CTE-kompatibilitet mellem grafit og siliciumcarbid som en betingelse for langsigtet belægningsintegritet.

Rent praktisk er den ideelle komponent ikke den med det tykkeste SiC-lag. Det er den, hvor grafitkvaliteten, belægningsarkitekturen, bearbejdningstolerancer og driftsbetingelser er tilstrækkeligt afstemt til at forblive stabile gennem gentagne procescyklusser.

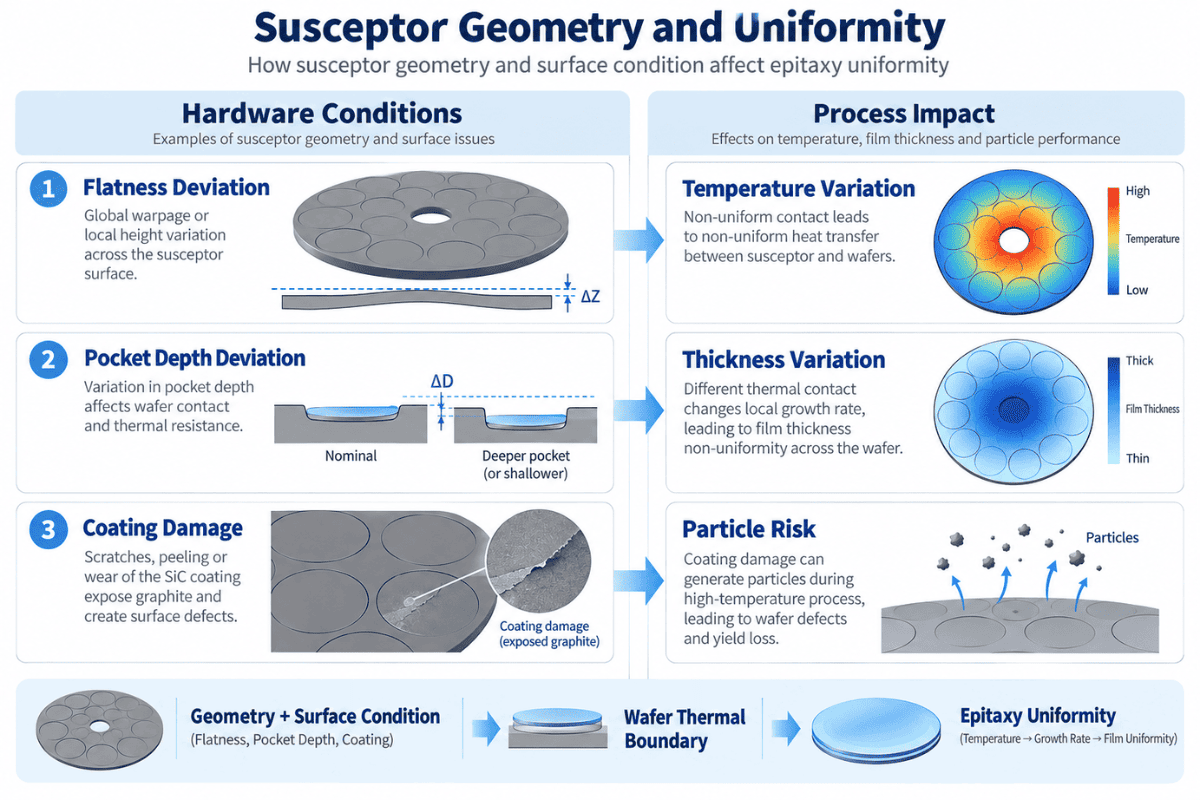

Hvordan påvirker susceptorgeometri og fladhed wafertemperaturens ensartethed?

Værdien af ​​en SiC-belagt susceptor bliver tydeligere, når komponenten ses som en del af det termiske felt i stedet for blot som en forbrugsvare.

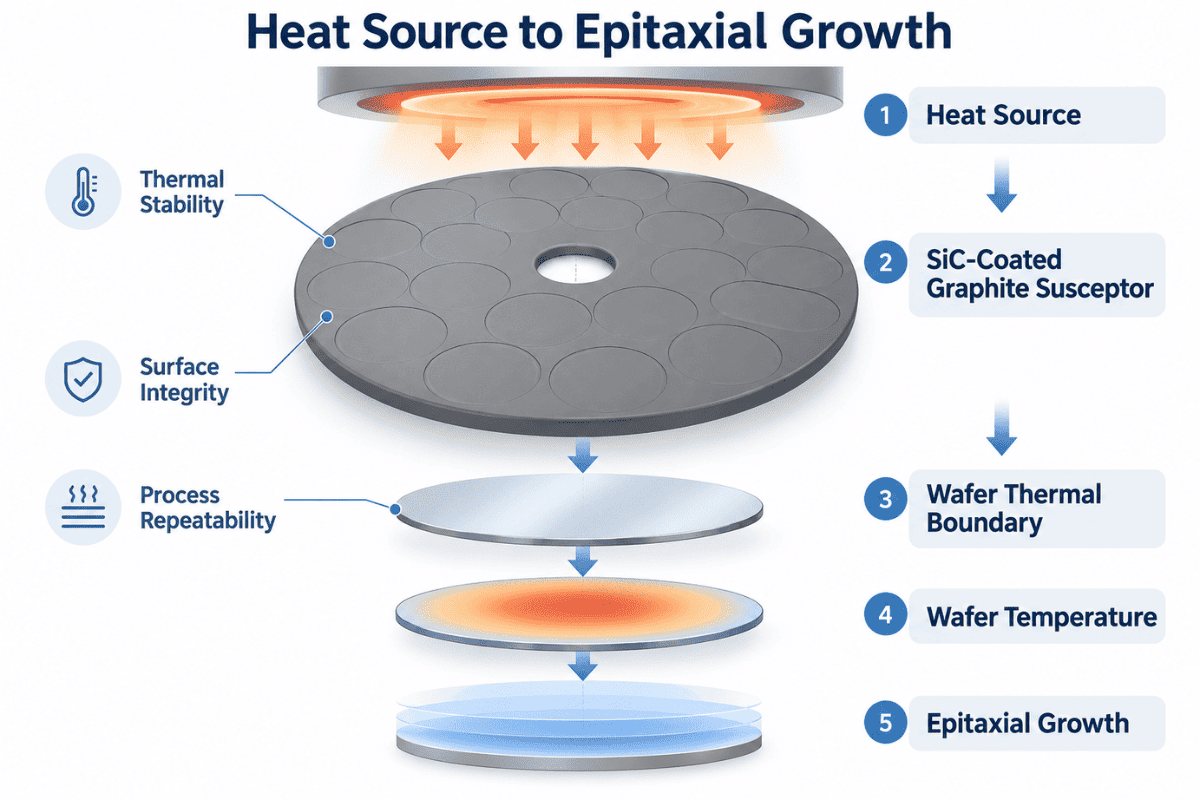

Energivejen i et forenklet epitaksisystem kan repræsenteres som:

Varmekilde → SiC-coated grafitsusceptor → Wafer Termisk grænse → Wafer Temperatur → Epitaksial vækst

Hver grænseflade betyder noget. Hvis susceptoren bliver forvrænget, hvis lommer ændrer dimension, hvis aflejringer akkumuleres ujævnt, eller hvis belægningen lokalt svigter, kan betingelserne for waferen ændre sig, selv når den nominelle reaktoropskrift forbliver uændret.

Det er derfor, præcisionsbearbejdning og belægningskvalitet er tæt forbundet. SGL Carbon lægger vægt på lommeprofil, fladhed, overfladefinish, renhed og homogen SiC-belægning til siliciumepitaksisceptorer og forbinder også susceptoregenskaber med epitaksial-lagskvalitet.

Et lignende forhold eksisterer i MOCVD. Waferbærere roterer substrater gennem et kontrolleret termisk og precursorfelt, og bærerens termiske opførsel bidrager til wafertemperaturfordelingen. SGL Carbon bemærker, at grafit med høj renhed, homogene SiC-belægninger og snævre dimensionstolerancer bruges til at kontrollere bærerens ydeevne i LED- og GaN-relaterede MOCVD-applikationer.

Det ville derfor være unøjagtigt at hævde, at SiC-belægning alene "forbedrer epitaksialt udbytte." Den mere forsvarlige tekniske konklusion er, at en stabil, veldesignet SiC-belagt grafitkomponent hjælper med at opretholdetermiske, kemiske og forureningsgrænseforholdkræves for repeterbar epitaksi.

Den skelnen er vigtig for både teknisk nøjagtighed og leverandørkvalifikation.

Hvorfor kravene er forskellige mellem silicium og SiC-epitaxi

Det underliggende materialekoncept er ens for silicium og SiC-epitaksi, men alvorligheden af ​​driftsmiljøet er forskellig.

I siliciumepitaksi skal belagte susceptorer med høj renhed opretholde dimensionsnøjagtighed, termisk ensartethed og en ren procesoverflade. Kommercielle leverandører lægger stor vægt på fladhed, lommegeometri, bearbejdningstolerance og belægningshomogenitet, fordi susceptoren er en del af wafer-varmesystemet.

SiC-epitaksi lægger typisk større termisk og kemisk belastning på den varme zone. Chlorid-baseret SiC-vækst kan for eksempel fungere ved temperaturer omkring 1.570 °C i publicerede reaktorundersøgelser. Under sådanne forhold bliver belægningsnedbrydning ved lokaliserede hot spots særligt relevant, fordi ændringer i susceptoroverfladen kan påvirke reproducerbarheden over flere kørsler.

Det relevante spørgsmål er derfor ikke, om SiC-belægning er "bedre" til én proces end en anden. Det korrekte spørgsmål er, om belægningsarkitekturen er kompatibel med den faktisketemperatur, gaskemi, termisk cyklus, rensemetode og komponentgeometri.

Den samme logik gælder, når man vurderer alternative belægninger såsom TaC, eller når man overvejer faste SiC-komponenter. Materialevalg bør følge procesmiljøet frem for et generisk materialehierarki.

Angivelse af SiC-coated grafit som en ingeniørkomponent

En teknisk meningsfuld specifikation begynder med reaktoren snarere end med belægningen.

Leverandøren bør forstå epitaksiprocessen, reaktorkonfigurationen, waferstørrelsen, komponentgeometrien, driftstemperaturen, procesgasserne og rensekemien, før kravene til grafit og belægning defineres. Komponenttegningen skal derefter etablere lommegeometri, planhed, kritiske dimensioner og overfladefinish. Først efter at disse krav er forstået, bør belægningstykkelse, ensartethed, ruhed og inspektionskriterier være afsluttet.

Denne tilgang ændrer tilbudsanmodningen fra en vareanmodning—

"Citat aSiC-belagt grafitsusceptor."

— til en teknisk specifikation bygget op omkring den faktiske proces.

For epitaksikomponenter er målet ikke blot at maksimere belægningens levetid. Målet er at bevare en komponent, der understøtterstabil wafertemperatur, kontrolleret forurening, lav partikelrisiko, dimensionel konsistens og gentagelige vækstbetingelseri hele den påtænkte tjenesteperiode.

FAQ

1. Hvorfor er grafit belagt med siliciumcarbid i epitaksi?

Grafit giver bearbejdelighed og nyttige termiske egenskaber, mens CVD SiC giver en kemisk stabil, høj ren proces-vendt overflade. Kombinationen tillader komplekse grafitsusceptorer at fungere i krævende halvledermiljøer.

2.Hvorfor ikke bruge bar grafit?

Bar grafit kan interagere med reaktive gasser, blotlægge urenheder, gøre ru eller generere partikler over tid. En tæt SiC-belægning adskiller grafitten fra procesatmosfæren.

3. Eliminerer SiC-belægning forurening?

Nej. Det reducerer grafitrelateret forureningsrisiko, når belægningen forbliver intakt, men forurening kan også stamme fra gasser, kammeroverflader, aflejringer, håndtering og andre reaktorkomponenter.

4.Påvirker SiC-belægningen den termiske ydeevne?

Ja. Belægningen, grafitsubstratet, komponentgeometrien og overfladetilstanden påvirker tilsammen den termiske grænse mellem susceptoren og waferen. Belægningen bør derfor vurderes som en del af den komplette komponent.

5. Hvilke oplysninger skal medtages i en tilbudsanmodning?

En nyttig RFQ bør omfatte reaktormodel, procestype, waferstørrelse, komponenttegning, driftstemperatur, proces- og rensegasser, grafitkrav, belægningsspecifikation, kritiske tolerancer, overfladefinish, inspektionskriterier og påkrævet mængde.

Referencer

1. SGL Carbon. Grafit susceptorer og komponenter til silicium og SiC epitaksi.

2. SGL Carbon. SIGRAFINE® SiC Coating.

3. Mersen. Halvlederprocesudstyr — Ultra-ren grafit belagt med siliciumcarbid. Pedersen, H. et al. SiC-epitaksivækst ved hjælp af klorid-baseret CVD. Journal of Crystal Growth.
