Substrat vs. Epitaksi: Nøgleroller i halvlederfremstilling

Introduktion: De to søjler af moderne chips

For virkelig at forstå, hvordan en avanceret chip opnår højhastighedsberegning og høj effekt, skal vi dykke ned i de to grundlæggende søjler i dens fysiske struktur - halvledersubstratet og den epitaksiale vækstproces.

Kort sagt giver substratet "fundamentet" for mekanisk støtte og varmeafledning, mens det epitaksiale lag er det "aktive funktionelle lag" omhyggeligt bygget på dette "fundament." Selvom de to udtryk kun adskiller sig med én karakter, har de grundlæggende forskelle i materialestruktur, fremstillingsprocesser og funktionelle roller. Denne artikel vil systematisk skitsere deres tekniske forskelle, nøgleparametre og afgørende indflydelse på den endelige enheds ydeevne.

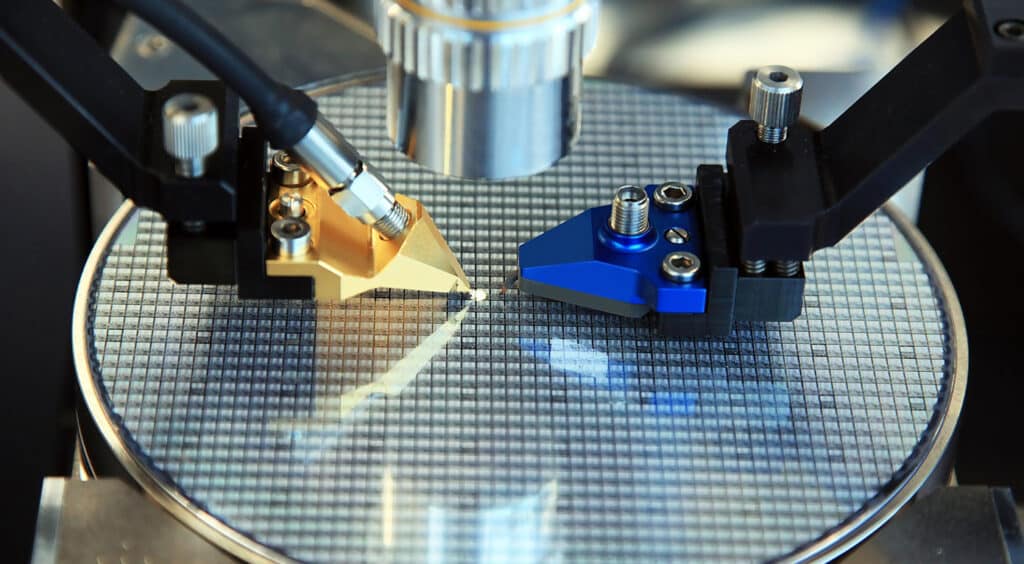

I. Hvad er et halvledersubstrat?

[Nøglekonklusion i dette afsnit]: Et halvledersubstrat fungerer som enhedens "skelet" og "køleplade". Enkeltkrystalsilicium med høj renhed (Si) dominerer forbrugermarkedet, mens siliciumcarbid (SiC) med sin høje termiske ledningsevne på 4,9 W/cm·K er blevet et uundværligt valg til elektriske køretøjer og højspændingsapplikationer.

Halvledersubstrater danner det strukturelle og termiske fundament for næsten alle halvlederenheder. Fra et mekanisk perspektiv tjener de som den fysiske platform, der understøtter mikro- og nanostrukturer; endnu vigtigere er det, at de giver en kontinuerlig krystalgitter-skabelon, der bestemmer krystalorienteringen og den strukturelle integritet af efterfølgende aflejrede lag.

Afhængigt af anvendelseskravene kan substratmaterialer være enkeltkrystallinske, polykrystallinske eller endda amorfe; højtydende elektroniske enheder er dog næsten udelukkende afhængige af højrente enkeltkrystal ingots for at minimere korngrænser og defekter, der hindrer transportørens mobilitet.

1.1 Almindelige substrattyper og deres materialeegenskaber

Valget af store substrater påvirker direkte enhedens ydeevne, produktionsudbytte og omkostningsstruktur. Industrien bruger primært tre hovedtyper af substrater:

• Silicium substrater: Enkeltkrystal silicium (Si) dyrket via Czochralski (CZ) eller Float Zone (FZ) metoderne er den absolutte mainstream i den globale halvlederindustri den dag i dag. Dens fordele ligger i exceptionel omkostningseffektivitet, høj mekanisk styrke og skalerbarhed op til 300 mm (12 tommer). Det er meget udbredt i forbruger-grade processorer, hukommelsesenheder og standard solceller.
• Substrater med brede bånd (siliciumcarbid og safir): Når strøm- og frekvenskrav overstiger de fysiske grænser for silicium, bliver materialer med bred båndgab det uundgåelige valg.
• Siliciumcarbid (SiC): Med enestående termisk ledningsevne (ca. 3,7 til 4,9 W/cm·K[1]) og høj elektrisk gennembrudsstyrke er den et ideelt valg til invertere til elektriske køretøjer (EV) og højspændingsnet.
• Safir (Al₂O₃): Med fremragende optisk gennemsigtighed og dielektriske isoleringsegenskaber bruges den i vid udstrækning i blå/ultraviolette LED'er og specialiserede RF SOI-applikationer.
• Kvarts substrat: Takket være dens ekstremt høje kemiske inerthed, ekstremt lave termiske udvidelseskoefficient og høje optiske renhed bruges den primært i avancerede optiske komponenter, maskeemner og specialiseret sensorudstyr.

1.2 De to kernefunktioner af substrater: Understøttelse og varmeafledning

Under den faktiske enhedsdrift udfører bulksubstrater to uerstattelige nøglefunktioner:

Mekanisk support: Giver strukturel stivhed under alvorlige termiske cyklusser, højvakuum kemiske processer, wafer håndtering og back-end emballering, hvilket effektivt forhindrer wafer vridning og brud.

Varmeledning (varmeafledning): Moderne chips genererer massive lokale varmestrømme; bulk silicium substrater fungerer som direkte kølelegemer, der spreder varme udad for at forhindre overophedning af forbindelsesområdet og termisk løb.

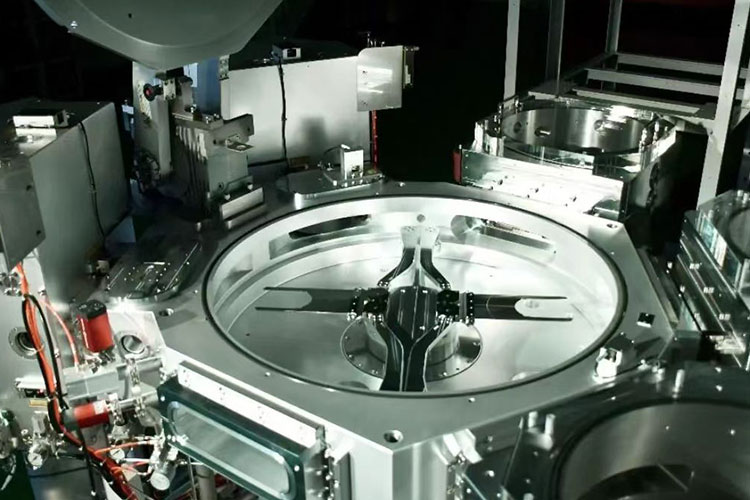

II. Hvad er halvleder epitaksial vækst? (Performancedrevet aktivt lag)

[Nøglekonklusion i dette afsnit]: Det epitaksiale lag er "sjælen af ​​en chips ydeevne." CVD/MOCVD håndterer storstilet industriel produktion, mens MBE (Molecular Beam Epitaxy) muliggør ultra-stejle grænseflader med præcision på atomniveau. Uden epitaksial teknologi ville den ultralave on-modstand af 5G millimeterbølgeradar og højspændings MOSFET'er være umulig.

Selvom substratet giver et stabilt fundament, indeholder bulk-dyrkede enkeltkrystaller uundgåeligt mikrodefekter, naturlige urenheder og faste elektriske egenskaber. For at fremstille ultra-højhastigheds- og højeffektive enheder har producenterne taget epitaksi - den kontrollerede aflejring af ultra-rene, tynde krystallag på et målsubstrat.

Under den epitaksiale proces aflejres atomer fra damp eller molekylære stråler på den opvarmede substratoverflade og er perfekt på linje med det underliggende krystalgitter. Den resulterende epitaksiale wafer udviser ekstrem høj krystalrenhed med en defekttæthed, der er flere størrelsesordener lavere end bulksubstratets.

2.1 Almindelig epitaksial deponeringsteknologi og -udstyr

Moderne epitaksial vækst opnås primært gennem følgende avancerede metoder:

• Kemisk dampaflejring (CVD / MOCVD): Gasformige forstadier nedbrydes på overfladen af ​​en opvarmet wafer for at danne et ensartet enkeltkrystallag. Blandt disse er Metal-Organic Chemical Vapor Deposition (MOCVD) industristandarden for epitaksial vækst af III-V-forbindelser og halvledere med bred båndgab.

• Molecular Beam Epitaxy (MBE): Udført i et miljø med ultrahøjt vakuum (UHV) opnår denne proces enkelt-atom-lags præcision ved at rette en præcis termisk stråle mod underlaget, hvilket resulterer i ekstremt stejle grænsefladegradienter. Den er velegnet til ultrafine strukturer såsom kvantebrønde.

Epitaksial aflejring af høj kvalitet er ikke kun afhængig af præcis processtyring, men også på levetidsstyringen af ​​nøglekomponenter inde i reaktionskammeret (såsom SiC-belagte grafitsubstrater), som direkte påvirker processtabilitet og udbytte.

2.2 Avancerede applikationer aktiveret af epitaksial teknologi

Epitaksy muliggør enhedsarkitekturer, der ikke kan opnås med bulkmaterialer alene:

• Silicium-Germanium Heterojunction Bipolar Transistor (SiGe HBT): Dyrkning af et ultratyndt SiGe epitaksielt lag på basisområdet skaber et båndgapskifte, hvilket markant forbedrer højfrekvensresponshastigheden.
• Strained Silicon Technology: Afsætning af et tyndt siliciumlag på et SiGe-gitter inducerer træk- eller trykspænding, hvorved bærermobiliteten øges (både elektronmobilitet i n-FET'er og hulmobilitet i p-FET'er forbedres).
• Selektiv epitaksial vækst (SEG): I moderne FinFET og Gate-All-Around (GAA) arkitekturer reducerer selektiv Si/SiGe epitaksial vækst på source/dræn-regionerne kontaktmodstand og øger mætningsstrømmen.

For definitionen af ​​halvlederepitaksiprocessen henvises til:Hvad er halvlederepitaksiproces?

III. Substrat vs. epitaksial wafer: Oversigt over nøgleforskelle

[Nøglekonklusion af dette afsnit]: Den mest direkte måde at skelne mellem de to på er at undersøge deres "funktionelle roller" - substratet er ansvarligt for at modstå fysiske og termiske stød, mens det epitaksiale lag er ansvarligt for at modstå strøm og elektriske felter. Ved at afkoble det aktive område fra det defekttilbøjelige område opnår epitaksiale wafere lækstrømsniveauer mere end en størrelsesorden lavere end enheder fremstillet direkte på et substrat.

For en visuel sammenligning opsummerer tabellen nedenfor de grundlæggende forskelle mellem bulksubstrater og epitaksiale wafere med hensyn til nøgleproduktionsparametre:

IV. Tekniske fremskridt: Hvordan forbedrer epitaksi grundlæggende enhedens ydeevne?

[Nøglekonklusion i dette afsnit]: Naturlige mikrodefekter og termiske stresspunkter i bulksubstrater er de "skjulte dræbere", der forårsager høj lækstrøm og lav gennembrudsspænding i enheder. Essensen af ​​epitaksial teknologi ligger i at afkoble det "defekte mekaniske substrat" ​​fra det "defektfrie aktive funktionelle lag", og derved isolere bærertransport i det rene epitaksiale lag. Dette afkoblingsdesign resulterer direkte i højere driftsfrekvenser, lavere strømforbrug og længere levetid for enheden - et kvalitativt spring, der aldrig kan opnås ved at bruge bulksubstrater alene.

Introduktionen af ​​epitaksial teknologi er ikke blot at "tilføje et lag film", men snarere et kvalitativt spring i enhedens pålidelighed og elektriske ydeevne.

Selv med den højeste kemiske renhed, indeholder standard bulksubstrater uundgåeligt mikroporøsitet, iltudfældninger og termiske stresspunkter, der er tilbage fra krystaltrækningsprocessen. Fremstilling af enheder direkte på bulksubstrater resulterer ofte i høj lækstrøm og lav gennembrudsspændingstolerance.

I modsætning hertil isolerer epitaksiale wafere bærertransport i et rent, defektfrit epitaksielt lag. Ved at afkoble det aktive funktionelle område fra det defekttilbøjelige mekaniske substrat er producenterne i stand til at opnå:

• Højere driftsfrekvenser (reduceret parasitisk kapacitans);
• Lavere strømforbrug (reduceret lækage);
• Længere levetid for enheden og enestående stabilitet under ekstrem elektrotermisk belastning.

For eksempel inden for effekthalvledere bestemmer kvaliteten af ​​det homogene, epitaksiale SiC-lag direkte nedbrydningsspændingen og til-modstanden for MOSFET-enheder - noget, som bulk-SiC-substrater ikke kan opnå alene.

V. Tekniske spørgsmål, der giver ingeniører størst bekymring (Ofte stillede spørgsmål)

(Følgende spørgsmål er afledt af almindelige tekniske udfordringer, som procesingeniører i halvlederproduktionslinjer støder på under faktiske epitaksiale vækstprocesser)

Spørgsmål 1: Hvis partikler pludselig stiger under epitaksial vækst, bortset fra kammerlækager, hvilke andre let oversete områder skal undersøges?

A: Dette er en af ​​de mest udfordrende uventede situationer, som ingeniører står over for under rutinemæssige wafer-kørsler. Efter at have bekræftet, at kammeret er lufttæt, anbefaler vi at prioritere undersøgelsen af ​​tre "skjulte hjørner":

1. Overfladetilstand af grafitsusceptoren: Mikrorevner eller afskalningsområder i SiC-belægningen kan frigive partikler ved høje temperaturer. Hvis susceptoren har været brugt i mere end 1000 kørsler, anbefaler vi at udskifte den med det samme til test – mange partikelproblemer forsvinder efter udskiftning af susceptoren med en, der har en intakt belægning.

2. Tryktransienter under gasledningsskift: I MOCVD-systemer kan trykudsving i tidspunktet for kildegasskiftning forårsage, at biprodukter løsner sig fra rørets indvendige vægge. Vi anbefaler at inspicere responskurven for den automatiske trykregulator (APC) for at bekræfte, om der forekommer trykoverskridelse.

3. Forurenende stoffer på substratets bagside: Hvis der er fint støv eller organiske rester på bagsiden af ​​substratet, før det kommer ind i kammeret, kan det "migrere" til forsidens epitaksiale lag ved høje temperaturer - dette er det mest almindeligt oversete problem.

Partikelfejlfinding er i bund og grund en "elimineringsproces": Start med de hyppigst udskiftede forbrugsstoffer, og spor problemet trin for trin mod de dybere dele af kammeret.

Q2: Hvor snævert er procesvinduet for step-flow vækst i SiC epitaksi? Hvad er tolerancerne for temperatur- og trykafvigelser?

A: Dette spørgsmål berører kernen af ​​SiC-epitaksiprocessen - step-flow-vækst kræver, at tre betingelser opfyldes samtidigt inden for et ekstremt snævert vindue: tilstrækkelig overflademobilitet, en passende nukleationsbarriere ved trinkanten og undertrykkelse af tredimensionel ø-vækst.

Baseret på praktiske data fra masseproduktionslinjer:

• Temperaturvindue: Typisk mellem 1550°C og 1650°C, med et effektivt vindue på ca. ±15°C. Hvis temperaturen er for lav, forringes overfladeruheden (RMS) kraftigt; hvis temperaturen er for høj, fremkommer 3C-SiC polymorfe indeslutninger.
• Tryk vindue: Kontrolleres typisk mellem 50 og 200 mbar, med et effektivt vindue på ca. ±20 mbar. For højt tryk → reduceret overflademigreringslængde og trinsammensmeltning; utilstrækkeligt tryk → nedsat dampovermætning og et signifikant fald i væksthastighed.

I praktiske tekniske applikationer foretrækker de fleste procesingeniører først at fastsætte temperaturen og derefter finjustere trykket for at finde vinduet – fordi kammeret reagerer hurtigere på trykændringer, hvilket gør det velegnet til hurtige DOE-scanninger (Design of Experiments).

Q3: Hvordan bestemmes udskiftningscyklussen for grafitsusceptoren i MOCVD-udstyr? Er det baseret på antallet af kørsler eller visuel inspektion?

A: Dette spørgsmål er direkte relateret til balancen mellem procesudbytte og produktionsomkostninger og er et centralt fokus for både produktionslinjeingeniører og indkøbsbeslutningstagere.

Branchestandardpraksis er en dobbeltsporet tilgang, der kombinerer "batch-levetid" og "visuel inspektion":

• Batch levetid: Leverandører giver en anbefalet levetid (f.eks. anbefales VETEKs SiC-belagte susceptorer til Aixtron-batcher), afledt af accelererede ældningstest baseret på termisk cyklisk træthed af belægningen. Selvom udseendet er normalt, anbefales det at udskifte susceptoren som planlagt, før man når dette batchantal for at mindske risikoen for pludselig fejl.

• Visuel inspektion: Efter hver batch af behandling skal du visuelt inspicere SiC-belægningens overflade eller undersøge den under et mikroskop. Hvis nogen af ​​følgende "røde flag" vises, skal udskiftningen udføres med det samme - vent ikke til slutningen af ​​den anbefalede levetid:

①Synlig afskalning eller revnedannelse af belægningen;

② Misfarvede pletter med en diameter >1 mm på overfladen (indikerer belægningsskade og oxidation af grafitsubstratet);

③ Tilbagevendende lokale tykkelsesvariationer i det epitaksiale lag, forudsat at luftstrømsfordelingsfaktorer er udelukket.

En bredt valideret ingeniørpraksis er at sætte udskiftningscyklussen til 80 % af leverandørens anbefalede levetid, samtidig med at der etableres en database for substratlevetid ved at fotografere og arkivere udseendet af hver batch – denne tilgang undgår både for tidlig skrotning (som forårsager spild) og spil indtil den allersidste ovn, hvilket kan resultere i et parti.

Q4: Når epitaksial wafer bue eller kæde overskrider specifikationerne, skyldes dette primært substratet eller den epitaksiale proces?

A: Dette er det mest omdiskuterede spørgsmål om "tildeling af ansvar" blandt ingeniører under udbytteanalysemøder. Svaret er - begge bidrager, men den relative vægt varierer afhængigt af materialesystemet:

En pragmatisk fejlfindingssekvens for forvridningsproblemer: Bekræft først substratets indkommende forvridningsdata (leverandør Cpk-rapport) → Kontroller derefter epitaksialovnens temperaturensartethed (termoelementkalibrering) → Juster til sidst procesopskriften.

VI. Sammenfatning og udvalgsanbefalinger

Sammenfattende tjener substratet som "skelettet og kølepladen", mens det epitaksiale lag fungerer som "hjerne og muskler." Begge er uundværlige:

Hvis du er fokuseret på omkostningsfølsomme standardlogikchips eller simple diskrete enheder, er højkvalitets siliciumsubstrater i stor størrelse tilstrækkelige til at opfylde dine behov.

Hvis din applikation involverer højfrekvent kommunikation, højspændingseffektkonvertering eller højfølsom fotodetektion, så er wafere produceret ved hjælp af præcise epitaksiale processer dit bedste valg.

I nutidens halvlederfremstillingsindustri, som konstant forfølger "hurtigere, mindre og mere effektive" løsninger, er epitaksial teknologi blevet et kerneværktøj til at bryde igennem de fysiske grænser for Moores lov.
