Fra 4-tommer til 8-tommer: Et årti med SiC Semiconductor Growth

I 2013 spurgte industrien, om siliciumcarbid overhovedet kunne kommercialiseres. Ti år senere driver SiC elbiler og vedvarende energi - og den virkelige konkurrence er skiftet til materialer, udstyr og produktionsudbytte. I løbet af et årti voksede SiC-wafere fra 4-tommer til 8-tommer, efterhånden som epitaksiudstyret udviklede sig i trin. Ud over selve waferen holder CVD SiC-belægninger, Solid CVD SiC og TaC-belægninger nu højtemperatur, korrosionsbestandigt udstyr kørende pålideligt. VETEK Semiconductor leverer alle tre materialeløsninger til skaleret SiC-fremstilling.

SiC's årti af transformation: Fra laboratoriemateriale til mainstream Power Semiconductor

SiC er flyttet fra et lovende laboratoriemateriale i 2013 til en almindelig teknologi, der understøtter elbiler, kraftelektronik og energikonvertering i dag - og industriens fokus er skiftet fra at bevise teknologien til at mestre produktion i stor skala.

Tabellen nedenfor opsummerer, hvordan SiC-industriens prioriteter har ændret sig i løbet af det sidste årti.

2013 vs. i dag: Hvordan SiC-industriens fokus har ændret sig

Kerneudfordringen ved SiC-kommercialisering: Epitaksiteknologi

Epitaksiudstyr har altid været den tekniske flaskehals for SiC-kommercialisering - industriens fremskridt kan spores direkte gennem udviklingen af ​​epitaksereaktorer, fra tidlige 6-tommer platforme til nutidens automatiserede 150 mm/200 mm systemer.

I 2013 accelererede SiC-kommercialiseringen, og udstyrsproducenter konkurrerede primært omkring 6-tommer (150 mm) SiC-epitaxikapacitet. Semiconductor Today rapporterede om flere repræsentative systemer på det tidspunkt:

Repræsentativt SiC Epitaxy Equipment, 2013

Disse tidlige systemer blev designet til at løse fire problemer: opnåelse af 6-tommer SiC-epitaksi, forbedring af epitaksiallagets ensartethed, sænkning af defekttætheden og opfyldelse af behovene for tidlig kommercialisering af strøm-enheder.

Efterhånden som EV-adoption, EV-opladningsinfrastruktur, sol-plus-lagringssystemer og industrielle elmarkeder voksede hurtigt, voksede efterspørgslen efter SiC-enheder tilsvarende - og epitaksiudstyr udviklede sig fra små-batch R&D-platforme til næste generations systemer bygget til storskalaproduktion. Dagens repræsentative platforme omfatter:

Repræsentativt SiC-epitaxiudstyr, i dag

Fra 4-tommer til 8-tommer: Hvordan wafer-skalering reducerer omkostningerne og løfter output

Hvert trin op i SiC-waferdiameter - fra 4-tommer til 6-tommer og nu mod 8-tommer - eksisterer for at øge output pr. wafer og sænke produktionsomkostningerne, og industrien er nu midt i overgangen fra 6-tommer til 8-tommer.

I 2013 pressede SiC-industrien på at flytte fra 4-tommer til 6-tommer wafers. Virksomheder inklusive Cree, Dow Corning, Showa Denko og Norstel udvidede alle deres 6-tommer SiC-substrat og epitaksikapacitet på det tidspunkt. Målet med at flytte til større wafere var ligetil: øge output pr. wafer, lavere produktionsomkostninger og forbedre skalerbarheden i hele industrien.

Mere end et årti senere driver den samme logik nu skiftet fra 6-tommer til 8-tommer. GlobalWafers, verdens tredjestørste producent af siliciumwafers, har udtalt, at produktionen af ​​8-tommer SiC-wafer i hele industrien ville accelerere kraftigt gennem 2025-2026 - en overgang, der blev anset for urealistisk blot to år tidligere (GlobalWafers, 2023). Onsemi og Resonac har ligeledes målrettet 2025 for at kvalificere og rampe 8-tommer SiC-substrater og epitaksiale wafere (Compound Semiconductor News, 2024).

Hvad ændrer sig, når SiC-wafere bliver større

Efterhånden som kravene til waferdiameter og kvalitetskrav stiger, er de materialer og udstyrskomponenter, der bruges gennem hele fremstillingsprocessen, blevet lige så afgørende for SiC's fremgang som waferne selv.

Beyond the Wafer: Hvorfor udstyrskomponenter betyder så meget som SiC-chips

SiC-wafere, MOSFET'er og strømmoduler får det meste af opmærksomheden, men udstyrskomponenterne inde i epitaksi- og krystalvækstreaktorer står over for lige så ekstreme forhold - og traditionel grafit alene er ikke længere nok til at opfylde nutidens krav.

Diskussioner om SiC-industrien har en tendens til at fokusere på tre ting: SiC-wafere, SiC-MOSFET'er og strømmoduler. I praksis er de udstyrskomponenter, der bruges til at fremstille dem, lige så vigtige. Inde i epitaksereaktorer, krystalvækstovne og andre højtemperaturhalvlederprocesser skal interne komponenter modstå:

• Miljøer med ultrahøje temperaturer

• Ætsende procesgasser som H₂ og HCl

• Strenge krav til renlighed for at undgå at forurene waferen

Traditionel grafit giver stærk termisk ydeevne, men over længere tids brug er den tilbøjelig til overfladekorrosion, partikeldannelse og forkortet levetid - alt sammen direkte en trussel mod waferudbytte og proceskonsistens. Dette er det hul, som CVD SiC-belægningsteknologi i stigende grad er trådt ind i for at lukke.

CVD SiC Coating: Teknologien bag pålideligt højtemperaturudstyr

SiC-epitaksi og SiC-belægning er to forskellige teknologier, der tjener forskellige formål - epitaksi fremstiller selve halvledermaterialet, mens CVD SiC-belægning beskytter det udstyr, der fremstiller det.

SiC-epitaksi bruges til fremstilling af halvledermateriale. SiC CVD-belægning påføres derimod primært på kritiske interne komponenter i halvlederudstyr for at forbedre deres modstandsdygtighed over for høj temperatur og korrosion.

SiC Epitaksi vs. SiC Coating: To forskellige teknologier

Sådan fungerer Graphite + SiC Composite

CVD SiC-belagte grafitkomponenter bruges nu i vid udstrækning i SiC-epitaksiudstyr, MOCVD-udstyr, LED-epitaksiudstyr og RTP/RTA termisk behandlingsudstyr. Afsætning af et tæt SiC-lag på grafit med høj renhed kombinerer styrkerne ved begge materialer:

Hvorfor Graphite + SiC fungerer som en komposit

VETEK Semiconductors avancerede SiC-materialeløsninger

I takt med at tredjegenerations halvledere fortsætter med at skalere, leverer VETEK Semiconductor tre komplementære materialeløsninger - CVD SiC-belagt grafit, Solid CVD SiC og TaC-belægninger - udviklet til de specifikke termiske og kemiske krav til SiC-fremstillingsudstyr.

CVD SiC-coated grafitkomponenter

VETEKs CVD SiC-belagte grafitkomponenter bruges i SiC-epitaksisceptorer, MOCVD-bærere, wafer-bærere, halvmånekomponenter og termiske halvlederkomponenter.

• SiC-belægning med høj renhed

• Fremragende termisk ensartethed

• Stabilitet ved høje temperaturer

• Stærk korrosionsbestandighed

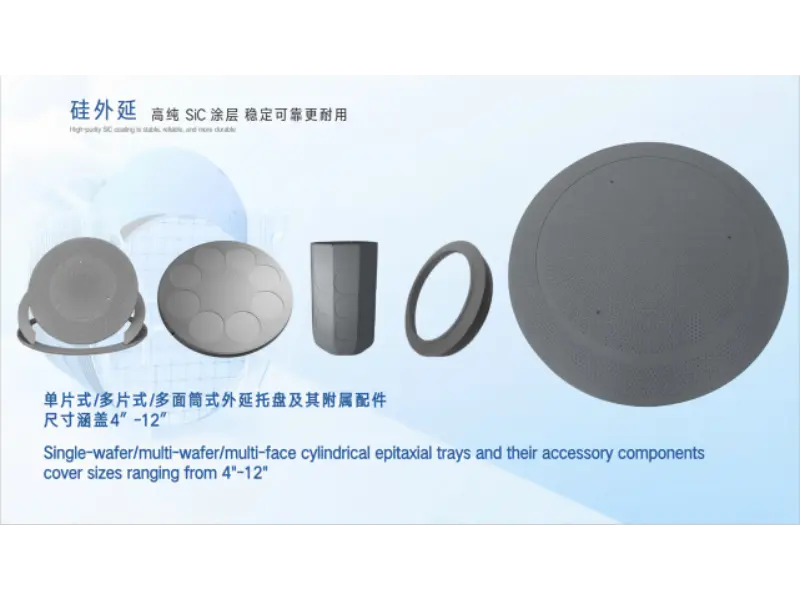

VETEK CVD SiC-belagte grafitkomponenter til SiC-epitaksi, MOCVD og termiske halvlederanvendelser.

Solide CVD SiC-komponenter

Til avancerede ætsnings- og højtemperaturprocesser leverer Solid CVD SiC en højere grad af materialeydeevne. Typiske anvendelser omfatter fokusringe, RTP/EPI-komponenter og plasmaproceskomponenter.

• Tæt, ikke-porøs struktur

• Ekstremt lav partikeldannelse

• Fremragende plasmaresistens

• Lang levetid

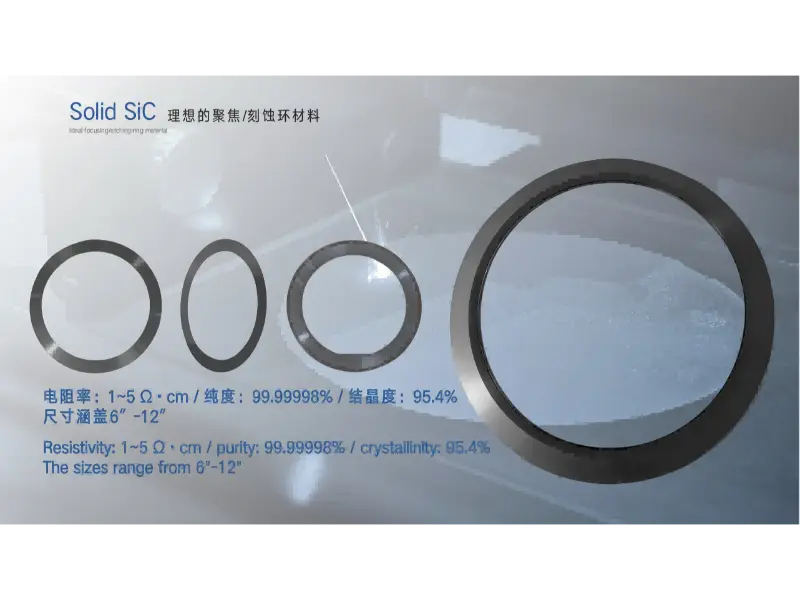

Solide CVD SiC fokusringe og plasmaproceskomponenter til avancerede ætsnings- og RTP/EPI-applikationer.

TaC belægningsløsninger

Da SiC-krystalvæksttemperaturerne fortsætter med at stige, er tantalcarbid (TaC)-belægninger blevet et vigtigt materiale til termiske felter med ultrahøje temperaturer. TaC tilbyder højere temperaturstabilitet, fremragende oxidationsresistens og enestående kemisk stabilitet - velegnet til SiC krystalvækstudstyr, højtemperatur termiske feltkomponenter og tredje generations halvlederproduktionsmiljøer.

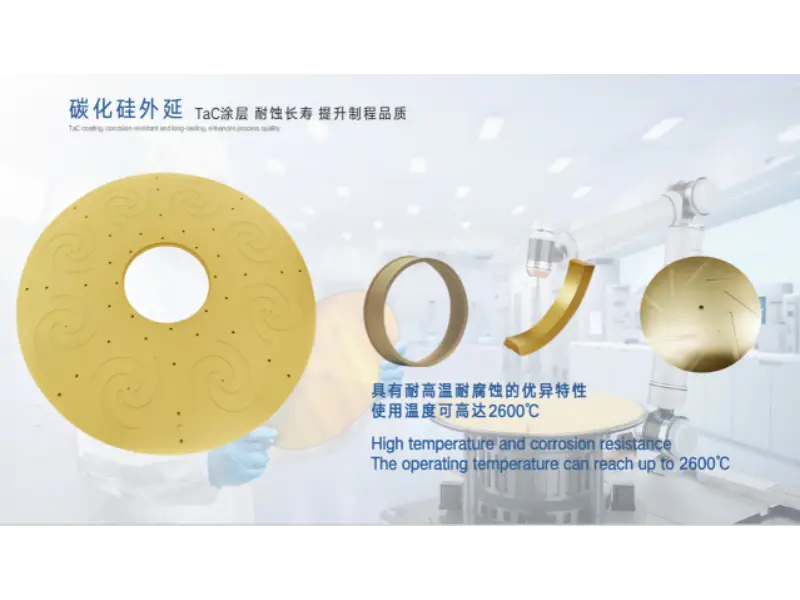

TaC-belagte hot-zone-komponenter konstrueret til ultrahøj temperatur SiC-krystalvækst.

Sammen adresserer disse tre produktlinjer de forskellige termiske og kemiske krav, der findes på tværs af SiC-fremstillingskæden:

VETEKs tre SiC-materialeløsninger på et øjeblik

Ofte stillede spørgsmål

1. Hvad er forskellen mellem SiC-epitaksi og SiC-belægning?

SiC-epitaksi dyrker et krystallinsk siliciumcarbidlag til fremstilling af halvlederskiver og enheder. SiC-belægning (CVD SiC) afsætter et tyndt, tæt SiC-lag på grafit eller andre substrater for at beskytte udstyrskomponenter mod varme og korrosion. De tjener forskellige formål inden for den samme produktionskæde.

2. Hvorfor er grafit belagt med SiC i stedet for at blive brugt alene?

Bar grafit har fremragende varmeledningsevne og stabilitet, men det korroderer og genererer partikler, når det udsættes for høje temperaturer og gasser som H₂ og HCl over tid. En tæt CVD SiC-belægning tilføjer hårdhed, kemisk resistens og højtemperaturstabilitet, samtidig med at grafittens termiske ydeevne bevares.

3. Hvad bruges Solid CVD SiC til?

Solid CVD SiC er et fuldt tæt, ikke-porøst siliciumcarbidmateriale, der bruges i avancerede ætsnings- og højtemperaturprocesser, herunder fokusringe, RTP/EPI-komponenter og plasmaprocesdele - applikationer, der kræver ekstrem lav partikeldannelse og lang levetid.

4. Hvorfor kræver SiC-krystalvækst TaC-belægninger?

Da SiC-krystalvækstprocesser skubber mod højere temperaturer, har hot-zone-komponenter brug for materialer, der modstår oxidation og forbliver kemisk stabile under ekstrem varme. TaC-belægninger tilbyder højere temperaturstabilitet end grafit alene, hvilket gør dem velegnede til SiC-krystalvækstovne og højtemperatur termiske feltkomponenter.

5. Hvorfor bevæger industrien sig fra 6-tommer til 8-tommer SiC-wafere?

Større wafere øger antallet af dies pr. wafer, hvilket sænker produktionsomkostningerne pr. chip og forbedrer skalerbarheden. Wafer- og chipproducenter kvalificerer nu 8-tommer SiC-substrater og epitaksiale wafere for at imødekomme den stigende efterspørgsel fra elbiler, vedvarende energi og industriel kraftelektronik.

Resumé: SiC-fremstilling er gået ind i en æra med konkurrenceevne med proceskapacitet

SiC-industriens afgørende spørgsmål har ændret sig - fra om materialet kunne kommercialiseres, til hvor effektivt, rent og konsekvent det kan fremstilles i skala.

I 2013 var branchens centrale spørgsmål, om SiC overhovedet kunne kommercialiseres. I dag, mere end et årti senere, er spørgsmålet blevet: hvordan kan SiC-produkter fremstilles med højere effektivitet, færre defekter og større stabilitet?

Efterhånden som SiC-industrien fortsætter med at ekspandere, forbliver større waferdiametre, opgraderet epitaksiteknologi og optimeret produktionsudstyr kerneretningerne i industriudviklingen. Samtidig er højrente CVD SiC-belægninger, Solid CVD SiC og TaC-materialer ved at blive nøgleteknologier til at sikre halvlederproduktionsstabilitet.

VETEK Semiconductor er fortsat fokuseret på avancerede halvledermaterialer, der leverer pålidelige materialeløsninger til SiC-epitaksi, krystalvækst og fremstilling af højtemperaturhalvledere - hvilket understøtter den næste generation af halvlederindustrien.

Om VETEK Semiconductor

VETEK Semiconductor designer og producerer CVD SiC-belagt grafit-, Solid CVD SiC- og TaC-belægningskomponenter til SiC-epitaksi, MOCVD, krystalvækst og højtemperatur-halvlederudstyr. Denne artikel er udarbejdet af VETEKs materialeingeniørteam, der trækker på brancherapportering fra Semiconductor Today og aktuelle SiC wafer markedsanalyse, og afspejler VETEKs direkte erfaring med at levere komponenter til SiC produktionslinjer.

Refererede kilder: Semiconductor Today (2013 branchefunktion); GlobalWafers offentlige udtalelser (2023); Compound Semiconductor News (2024); Patsnap Eureka SiC wafer prisanalyse (2025). Tal og udstyrsspecifikationer for VETEK-produkter er baseret på intern produktdokumentation.
