PSS -ætsning af bærerpladen til halvleder
  • PSS -ætsning af bærerpladen til halvlederPSS -ætsning af bærerpladen til halvleder
  • PSS -ætsning af bærerpladen til halvlederPSS -ætsning af bærerpladen til halvleder

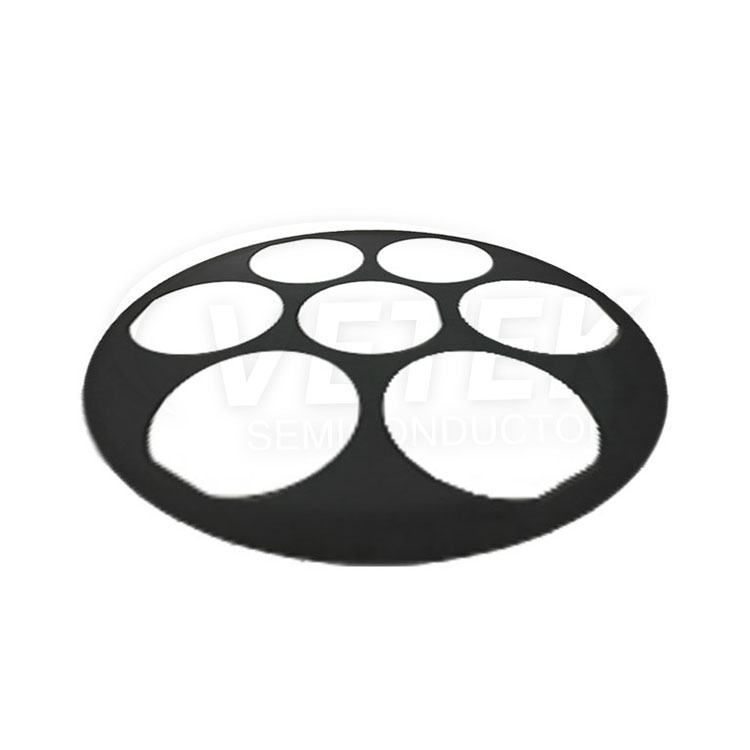

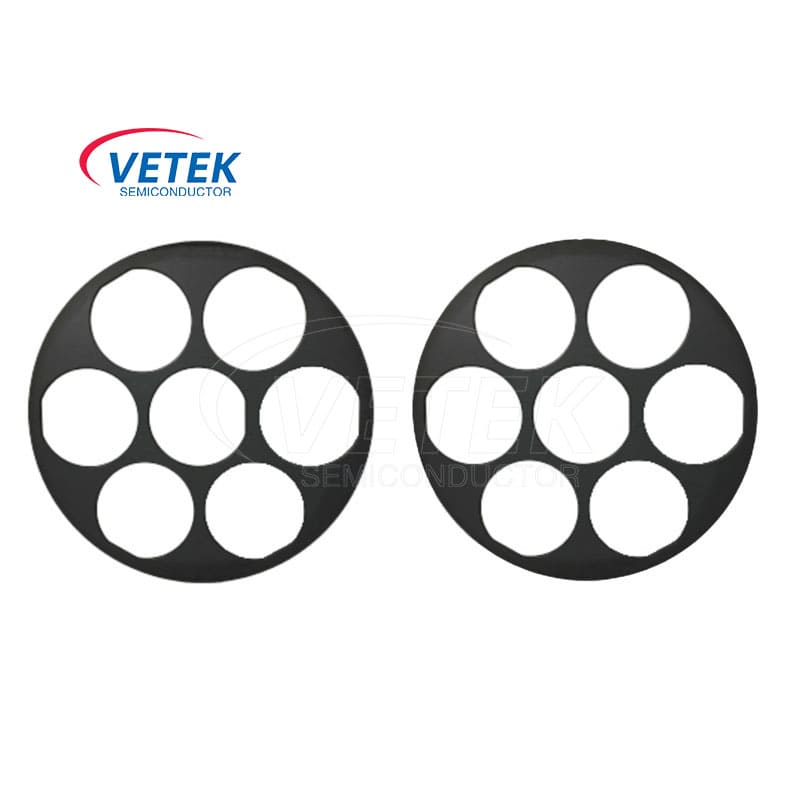

PSS -ætsning af bærerpladen til halvleder

Vetek Semiconductors PSS-ætsningsfirma til halvleder er en højkvalitets, ultra-pure-grafitbærer designet til Wafer-håndteringsprocesser. Vores transportører har fremragende ydelse og kan fungere godt i barske miljøer, høje temperaturer og barske kemiske rengøringsforhold. Vores produkter er vidt brugt på mange europæiske og amerikanske markeder, og vi ser frem til at blive din langsigtede partner i Kina. Du er velkommen til at komme til Kina for at besøge vores fabrik og lære mere om vores teknologi og produkter.

Som en førende professionel producent på området er Vetek Semiconductor glad for at tilbyde dig førsteklasses PSS-ætsningsfirma-plader, der er skræddersyet specifikt til halvlederindustrien.


Vores PSS -ætsningsbærerplader til halvledere er meget specialiserede komponenter, der er uundværlige i plasmakildepektroskopi (PSS) ætsningsprocedurer inden for halvlederproduktionsområdet. Disse plader påtager sig en central rolle under ætsningsprocessen. De giver stabil støtte og sikrer jævn transport af halvlederskiver, hvilket er afgørende for præcisionen og kvaliteten af ​​ætsningsoperationen.


Vi inviterer dig varmt til at nå ud til os for eventuelle forespørgsler. Vi er altid klar til at hjælpe og give mere detaljerede oplysninger om vores fremragende produkter.




PSS -ætsning af bærerpladen til halvlederNøglefunktioner:

● Præcisionsdesign: Bærerpladen er konstrueret med præcise dimensioner og overfladet med overflade for at sikre ensartet og konsekvent ætsning over halvlederskiverne. Det giver en stabil og kontrolleret platform for skiverne, hvilket muliggør nøjagtige og pålidelige ætsningsresultater.

● Plasmamodstand: Bærerpladen udviser fremragende modstand mod det plasma, der anvendes i ætsningsprocessen. Det forbliver upåvirket af de reaktive gasser og plasma med høj energi, hvilket sikrer langvarig levetid og ensartet ydelse.

● Termisk ledningsevne: Bærerpladen har høj termisk ledningsevne til effektivt at sprede varmen, der genereres under ætsningsprocessen. Dette hjælper med at opretholde optimal temperaturstyring og forhindrer overophedning af halvlederskiver.

● Kompatibilitet: PSS -ætsningsbærerpladen er designet til at være kompatibel med forskellige halvlederskiverstørrelser, der ofte bruges i branchen, hvilket sikrer alsidighed og brugervenlighed på tværs af forskellige fremstillingsprocesser.


Produktparameter på PSS -ætsningsfirmaet til halvleder

Grundlæggende fysiske egenskaber ved CVD SIC -belægning
Ejendom Typisk værdi
Krystalstruktur FCC ß -fase polykrystallinsk, hovedsageligt (111) orienteret
Sic coating densitet 3,21 g/cm³
CVD sic coating hårdhed 2500 Vickers hårdhed (500 g belastning)
Kornstørrelse 2 ~ 10 μm
Kemisk renhed 99.99995%
Varmekapacitet 640 J · kg-1· K-1
Sublimeringstemperatur 2700 ℃
Bøjningsstyrke 415 MPa RT 4-punkt
Youngs modul 430 GPa 4pt Bend, 1300 ℃
Termisk ledningsevne 300W · m-1· K-1
Termisk ekspansion (CTE) 4,5 × 10-6K-1



Det halvleder PSS -ætsning af bærerpladen til halvlederProduktionsbutik

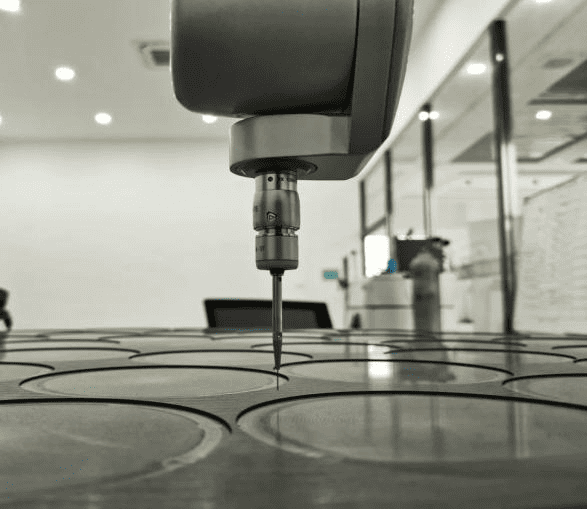

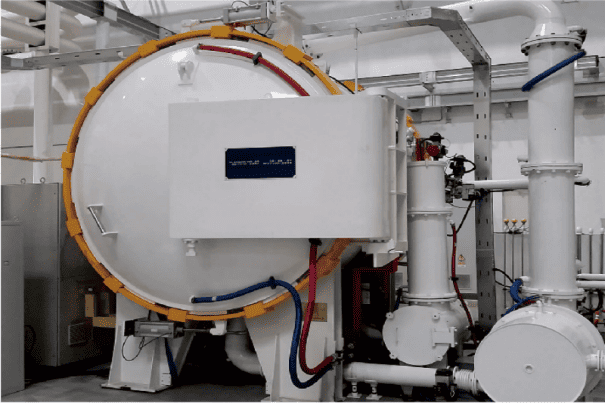

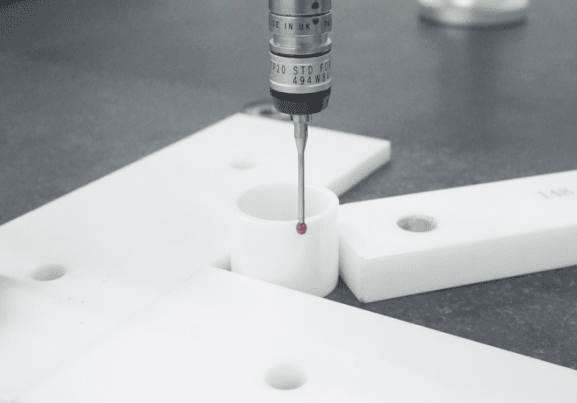

SiC Graphite substrateCVD TaC coating cover testSilicon carbide ceramic processingEPI process equipment

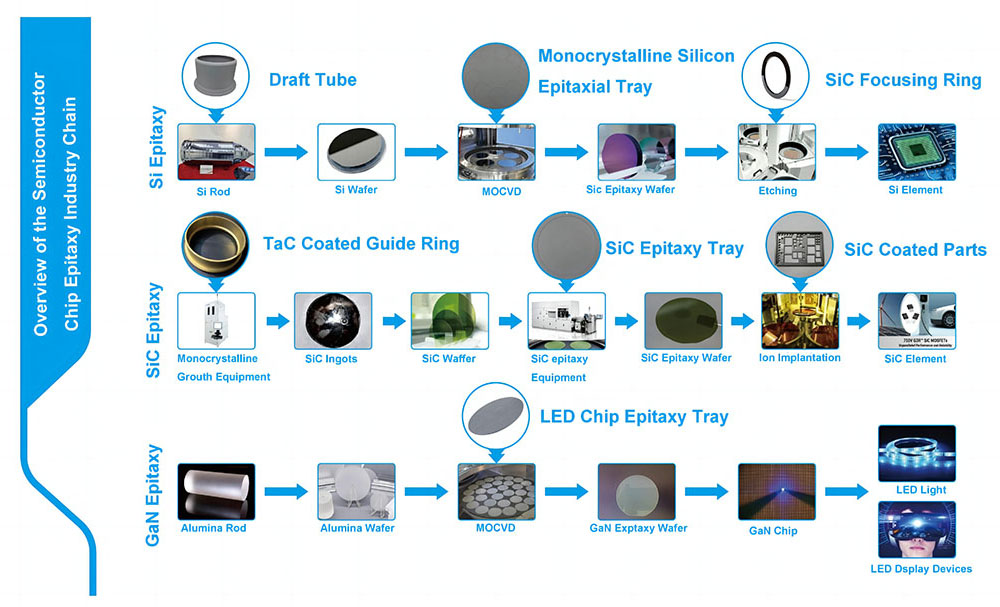

Oversigt over Semiconductor Chip Epitaxy Industry Chain:

SiC Epitaxy Si Epitaxy GaN Epitaxy

Hot Tags: PSS -ætsning af bærerpladen til halvleder
