​Inde i fremstillingen af ​​solide CVD SiC-fokusringe: Fra grafit til højpræcisionsdele

I den højspændte verden af ​​halvlederfremstilling, hvor præcision og ekstreme miljøer eksisterer side om side, er Silicon Carbide (SiC) fokusringe uundværlige. Disse komponenter, der er kendt for deres exceptionelle termiske modstand, kemiske stabilitet og mekaniske styrke, er afgørende for avancerede plasmaætsningsprocesser.

Hemmeligheden bag deres høje ydeevne ligger i Solid CVD (Chemical Vapor Deposition) teknologi. I dag tager vi dig med bag kulisserne for at udforske den stringente fremstillingsrejse – fra et råt grafitsubstrat til en "usynlig helt" med høj præcision.

I. De seks kernefremstillingsstadier

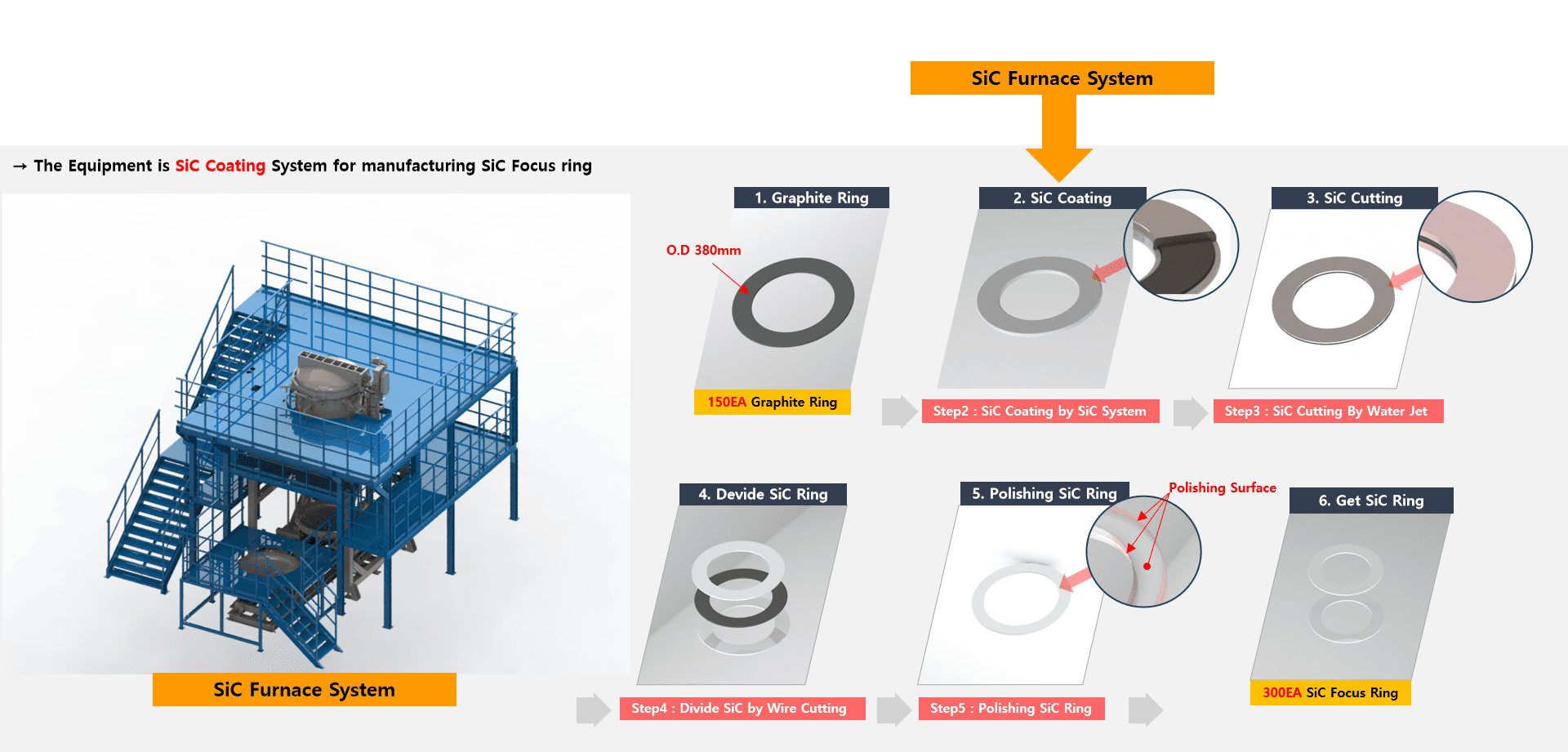

Produktionen af ​​Solid CVD SiC fokusringe er en meget synkroniseret seks-trins proces:

• Forbehandling af grafitsubstrat
• SiC-belægningsaflejring (kerneprocessen)
• Vandstråleskæring og -formning
• Trådskæringsadskillelse
• Præcisionspolering
• Endelig kvalitetsinspektion og -accept

Gennem et modent processtyringssystem kan hver batch af 150 grafitsubstrater give cirka 300 færdige SiC-fokusringe, hvilket viser høj konverteringseffektivitet.

II. Teknisk dybdedykning: Fra råmateriale til færdig del

1. Materialeforberedelse: Højrenhedsgrafitvalg

Rejsen begynder med at vælge premium grafitringe. Grafittens renhed, tæthed, porøsitet og dimensionelle nøjagtighed påvirker direkte vedhæftningen og ensartetheden af ​​den efterfølgende SiC-belægning. Før bearbejdning gennemgår hvert substrat renhedstest og dimensionel verifikation for at sikre, at ingen urenheder interfererer med aflejringen.

2. Belægningsaflejring: Hjertet af fast CVD

CVD-processen er den mest kritiske fase, udført i specialiserede SiC-ovne. Det er opdelt i to krævende faser:

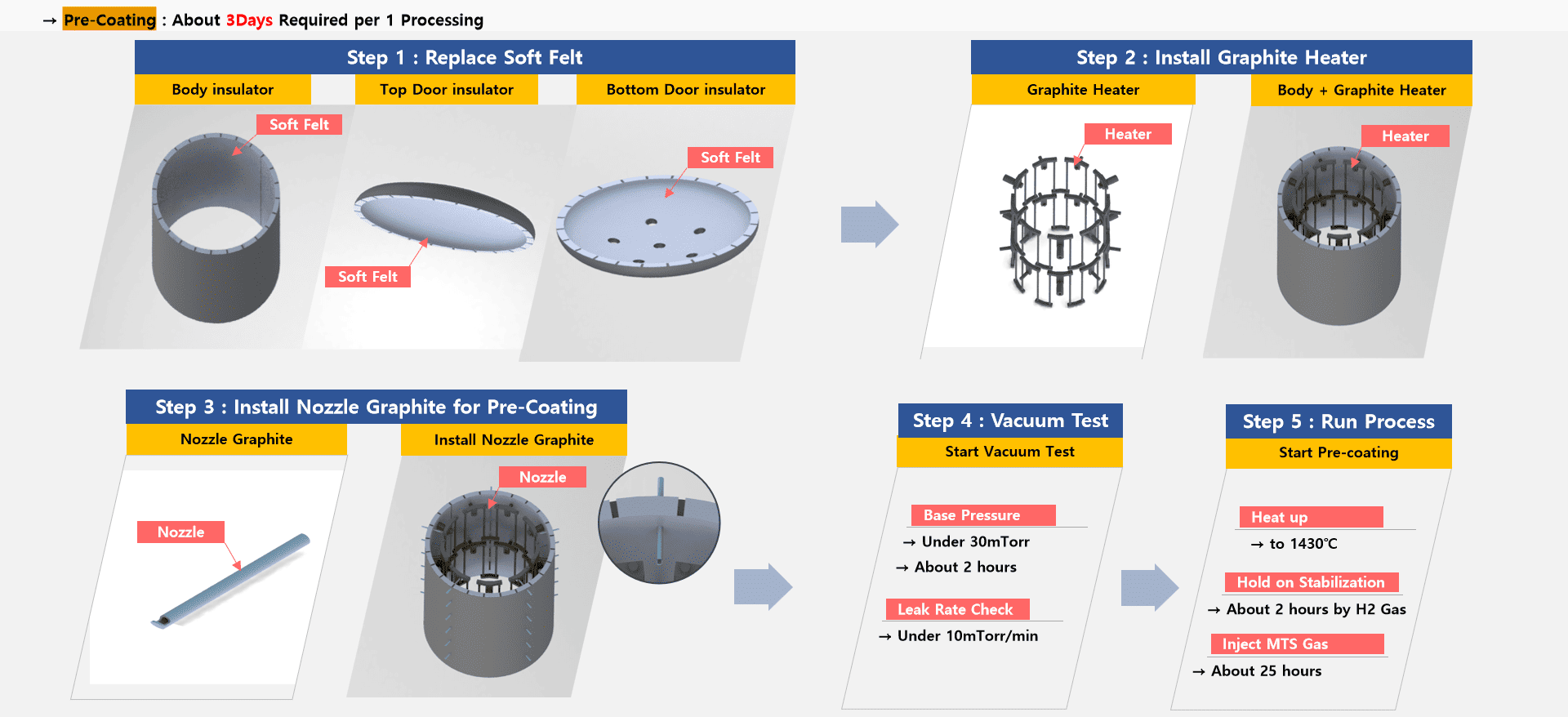

(1) Forbelægningsproces (~3 dage/batch):

• Opsætning: Udskift blød filtisolering (top-, bund- og sidevægge) for at sikre termisk konsistens; installere grafitvarmere og specialiserede forbelægningsdyser.
• Vakuum- og lækagetest: Kammeret skal nå et basistryk under 30 mTorr med en lækagehastighed på under 10 mTorr/min for at forhindre mikrolækager.
• Indledende afsætning: Ovnen opvarmes til 1430°C. Efter 2 timers H₂-atmosfærestabilisering injiceres MTS-gas i 25 timer for at danne et overgangslag, der sikrer overlegen binding til hovedbelægningen.

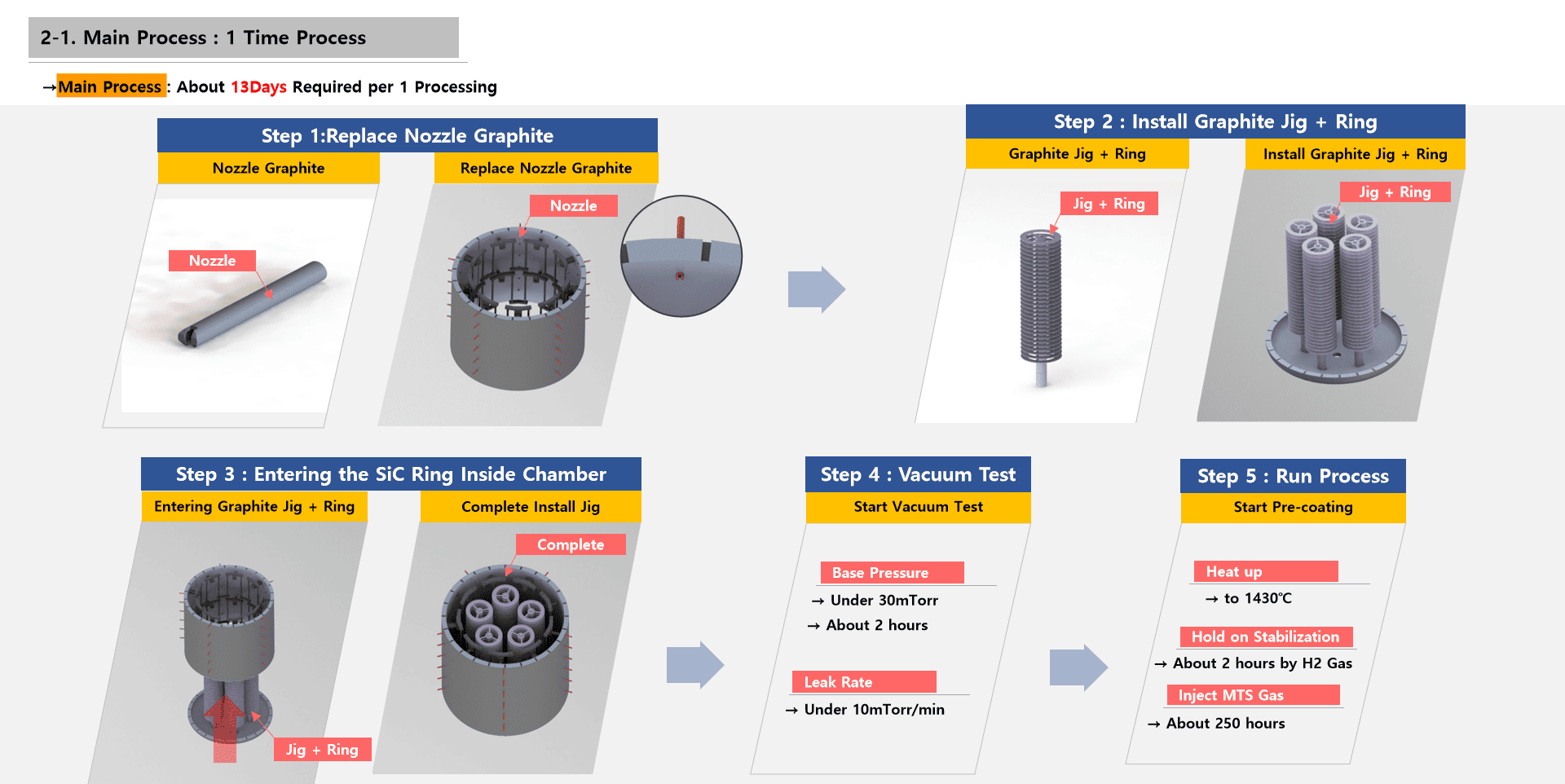

(2) Hovedbelægningsproces (~13 dage/batch):

• Konfiguration: Juster dyserne igen, og installer grafit-jigs med målringene.
• Sekundær vakuuminspektion: En streng sekundær vakuumtest udføres for at garantere, at aflejringsmiljøet forbliver helt rent og stabilt.
• Vedvarende vækst: Ved at holde 1430°C injiceres MTS-gas i cirka 250 timer. Under disse høje temperaturforhold nedbrydes MTS til Si- og C-atomer, som langsomt og ensartet aflejres på grafitoverfladen. Dette skaber en tæt, ikke-porøs SiC-belægning - kendetegnende for Solid CVD-kvalitet.

3. Formgivning og præcisionsadskillelse

• Vandstråleskæring: Højtryksvandstråler udfører den indledende formning og fjerner overskydende materiale for at definere ringens ru profil.
• Trådskæring: Præcis trådskæring adskiller bulkmaterialet i individuelle ringe med nøjagtighed på mikronniveau, hvilket sikrer, at de overholder strenge installationstolerancer.

4. Overfladebehandling: Præcisionspolering

Efterskæring gennemgår SiC-overfladen polering for at eliminere mikroskopiske fejl og bearbejdningsteksturer. Dette reducerer overfladens ruhed, hvilket er afgørende for at minimere partikelinterferens under plasmaprocessen og sikre ensartede wafer-udbytter.

5. Slutinspektion: Standardbaseret validering

Hver komponent skal bestå strenge kontroller:

• Dimensionsnøjagtighed (f.eks. ydre diameter tolerance på ±0,01 mm)
• Belægningstykkelse og ensartethed
• Overfladeruhed
• Kemisk renhed og fejlscanning

III. Økosystemet: Udstyrsintegration og gassystemer

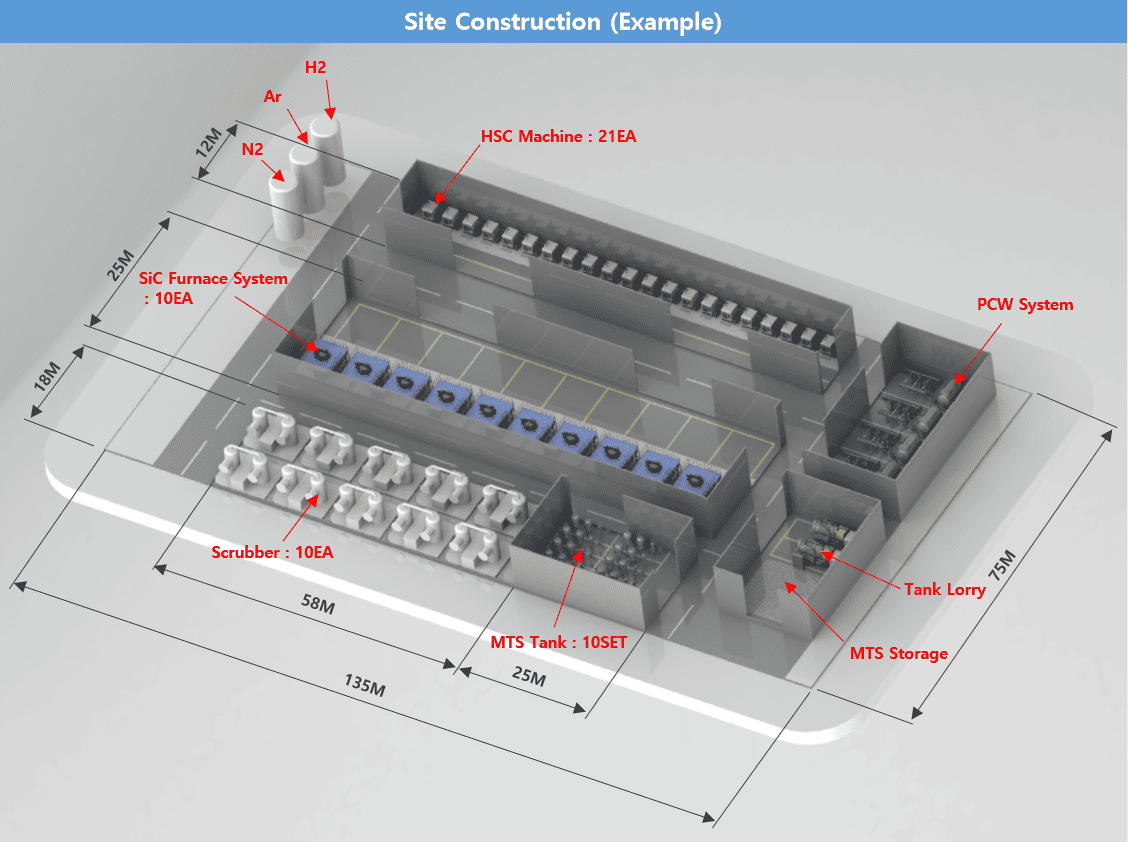

1. Konfiguration af nøgleudstyr

En produktionslinje i verdensklasse er afhængig af sofistikeret infrastruktur:

• SiC ovnsystemer (10 enheder): Massive enheder (7,9 m x 6,6 m x 9,7 m) tillader synkroniserede operationer med flere stationer.
• Gaslevering: 10 sæt MTS-tanke og leveringsplatforme sikrer strømningsstabilitet med høj renhed.
• Supportsystemer: Inklusiv 10 skrubbere til miljøsikkerhed, PCW-kølesystemer og 21 HSC-enheder (High-Speed ​​Machining).

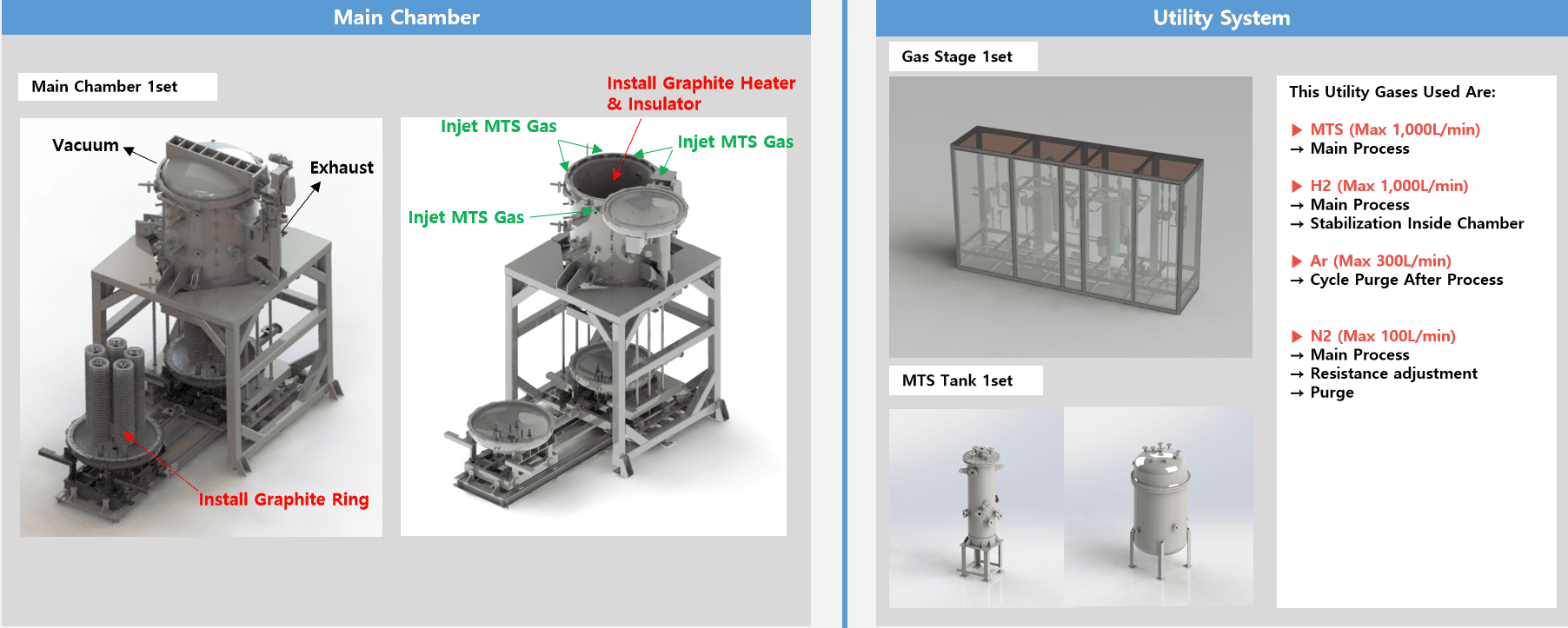

2. Kernegassystemets funktioner

• MTS (Max 1000 L/min): Den primære aflejringskilde, der leverer Si- og C-atomer.
• Brint (H₂, Max 1000 L/min): Stabiliserer ovnatmosfæren og hjælper reaktionen
• Argon (Ar, Max 300 L/min): Anvendes til efterbehandling og udrensning.
• Nitrogen (N₂, Max 100 L/min): Anvendes til modstandsjustering og systemudrensning.

Konklusion

En Solid CVD SiC-fokusring kan se ud til at være en "forbrugsvare", men den er faktisk et mesterværk inden for materialevidenskab, vakuumteknologi og gaskontrol. Fra dens grafitoprindelse til den færdige komponent er hvert trin et vidnesbyrd om de strenge standarder, der kræves for at understøtte avancerede halvlederknuder.

Efterhånden som procesknudepunkter fortsætter med at skrumpe, vil efterspørgslen efter højtydende SiC-komponenter kun vokse. En moden, systematisk fremstillingstilgang er det, der sikrer stabilitet i ætsekammeret og pålidelighed for den næste generation af chips.
