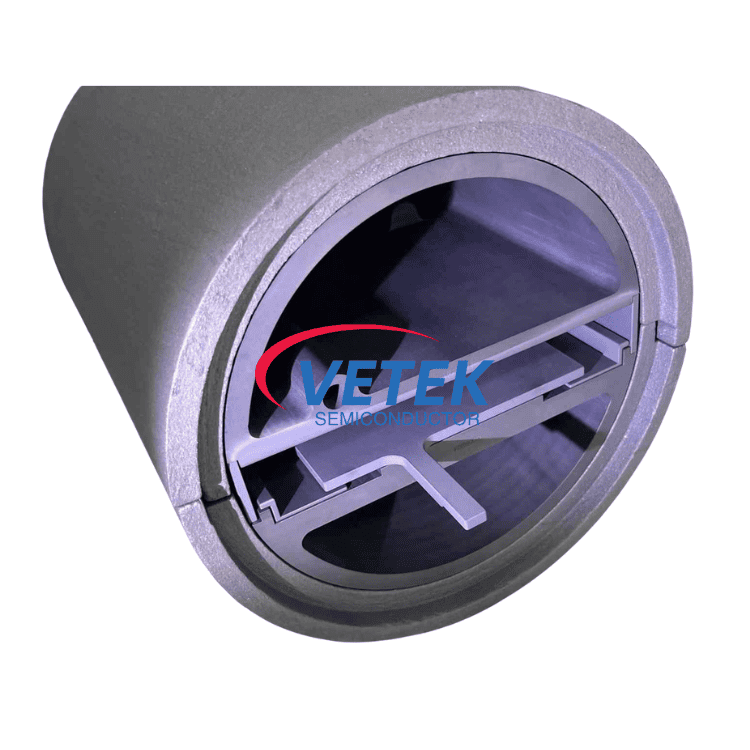

Halvmåne for LPE reaktionskammer

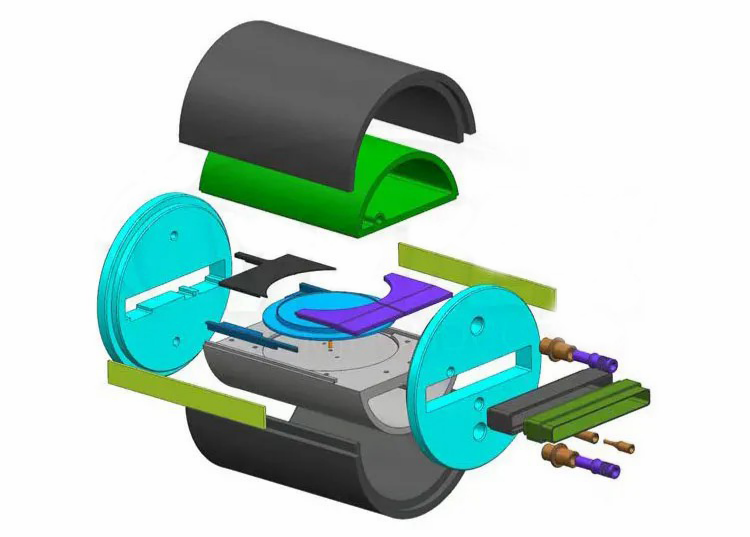

Hvad er en halvmåne i et LPE-reaktionskammer?

I mange horisontale LPE-reaktorer er Halfmoon en del af den interne kammersamling. Forskellige udstyrsproducenter kan bruge lidt forskellige strukturer, men funktionen er generelt ens. Komponenten er normalt adskilt i øvre og nedre sektioner:

• Øvre halvmåne:Den øverste del fungerer hovedsageligt som en støttestruktur inde i reaktoren. Da det forbliver tæt på højtemperaturproceszonen i lange perioder, skal materialet forblive stabilt uden tydelig deformation efter gentagne termiske cyklusser. Et andet vigtigt punkt er kemisk stabilitet. Under SiC-epitaksi indeholder kammermiljøet reaktive gasser, så grafitoverfladen skal beskyttes ordentligt.
• Nedre halvmåne:Den nederste sektion er forbundet i nærheden af ​​kvartsrørområdet og den roterende enhed. Det er involveret i gasintroduktion og mekanisk støtte under epitaksial vækst. Sammenlignet med almindelige grafitstrukturdele står den nedre Halfmoon normalt over for højere krav til oxidationsmodstand og termisk stødstabilitet på grund af kontinuerlig opvarmning og afkøling under reaktordrift.

Nøglefunktioner i VETEK Halfmoon til LPE-reaktionskammer

1. Grafitsubstrat med høj renhed

Grundmaterialet er grafit med høj renhed, velegnet til halvlederprocesmiljøer. Materialerenhed er vigtig i SiC-epitaksi, fordi metallisk forurening kan påvirke krystalvækststabilitet og filmkvalitet. VETEK bruger rensede grafitmaterialer med kontrollerede urenhedsniveauer til denne applikation.

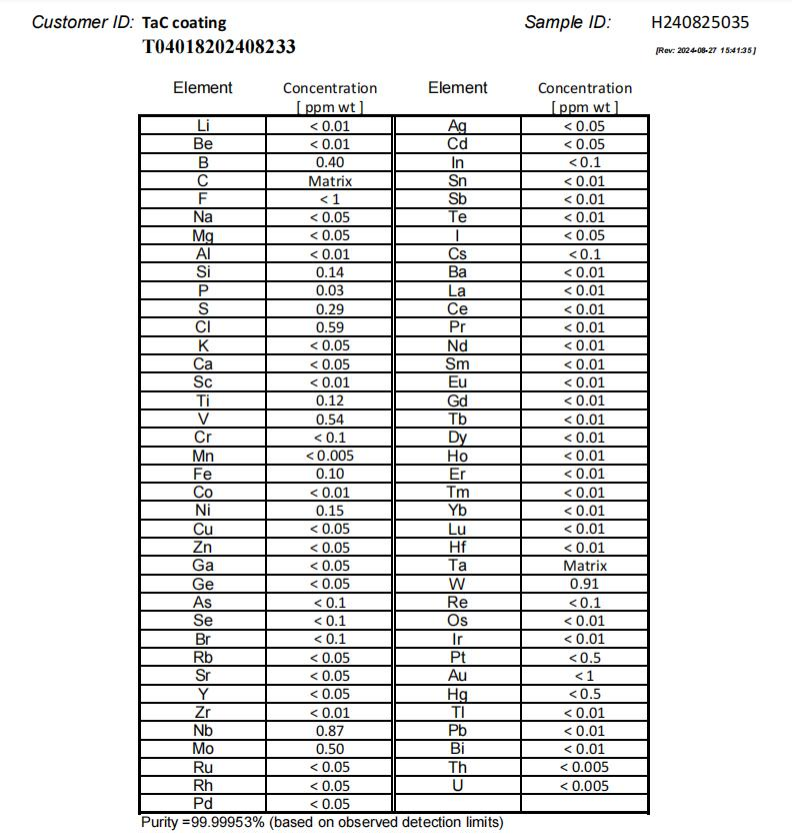

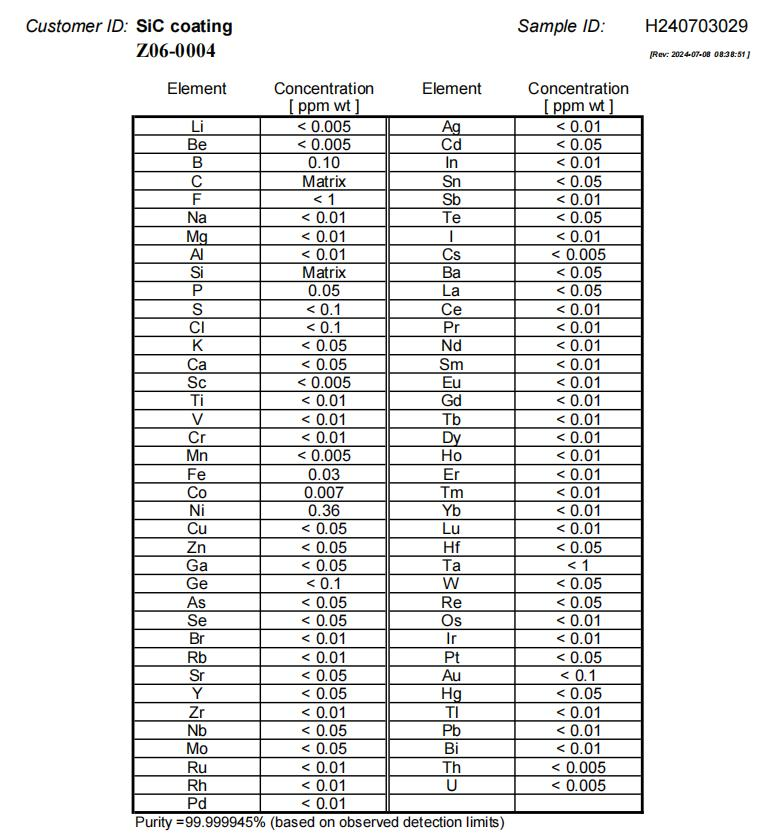

2. Avanceret CVD SiC & TaC Coating

De fleste Halfmoon-komponenter er belagt med CVD SiC for at forbedre overfladebeskyttelsen under procesforhold ved høje temperaturer. Til mere krævende miljøer er TaC-coating også tilgængelig. Typiske fordele ved belagte strukturer omfatter:

• bedre modstandsdygtighed over for ætsende procesgasser
• lavere partikeldannelse
• forbedret overflades holdbarhed
• bedre stabilitet under termisk cykling

Ved praktisk brug afhænger valg af belægning normalt af reaktortemperatur, proceskemi og forventet levetid.

3. Fremragende termisk stabilitet

VETEK Halvmåne er designet til højtemperaturhalvlederbehandlingsmiljøer og bevarer dimensionsstabilitet og strukturel integritet under længere epitaksiale cyklusser, hvilket gør den særdeles velegnet til LPE- og MOCVD-udstyr.

4. Præcisions CNC-bearbejdning

VETEK besidder avancerede CNC-præcisionsbearbejdningskapaciteter med dimensionskontrol på mikronniveau, hvilket sikrer fremragende kompatibilitet med komplekse LPE-reaktorstrukturer og tilpassede udstyrskrav.

5. Lang levetid

Gennem optimeret belægningsadhæsionsteknologi og materialebearbejdning af høj renhed viser VETEK Halfmoon-komponenter fremragende holdbarhed under gentagne termiske cyklusser og ætsende procesgasser, hvilket reducerer vedligeholdelsesfrekvensen og de samlede driftsomkostninger.

Tekniske fordele

Ansøgninger

VETEK Halvmåne for LPE-reaktionskammeret er meget udbredt i:

• Siliciumcarbid (SiC) epitaksisystemer

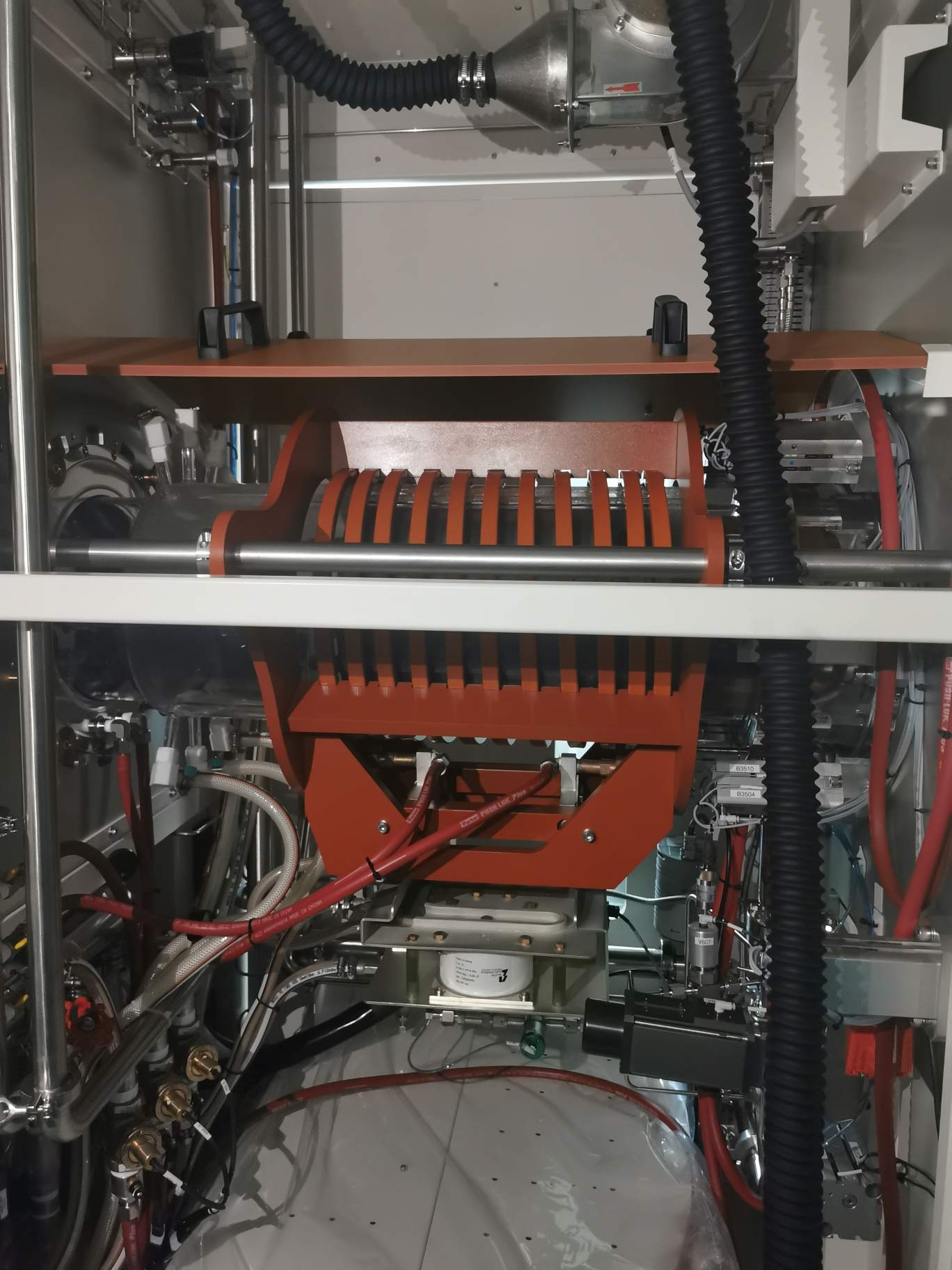

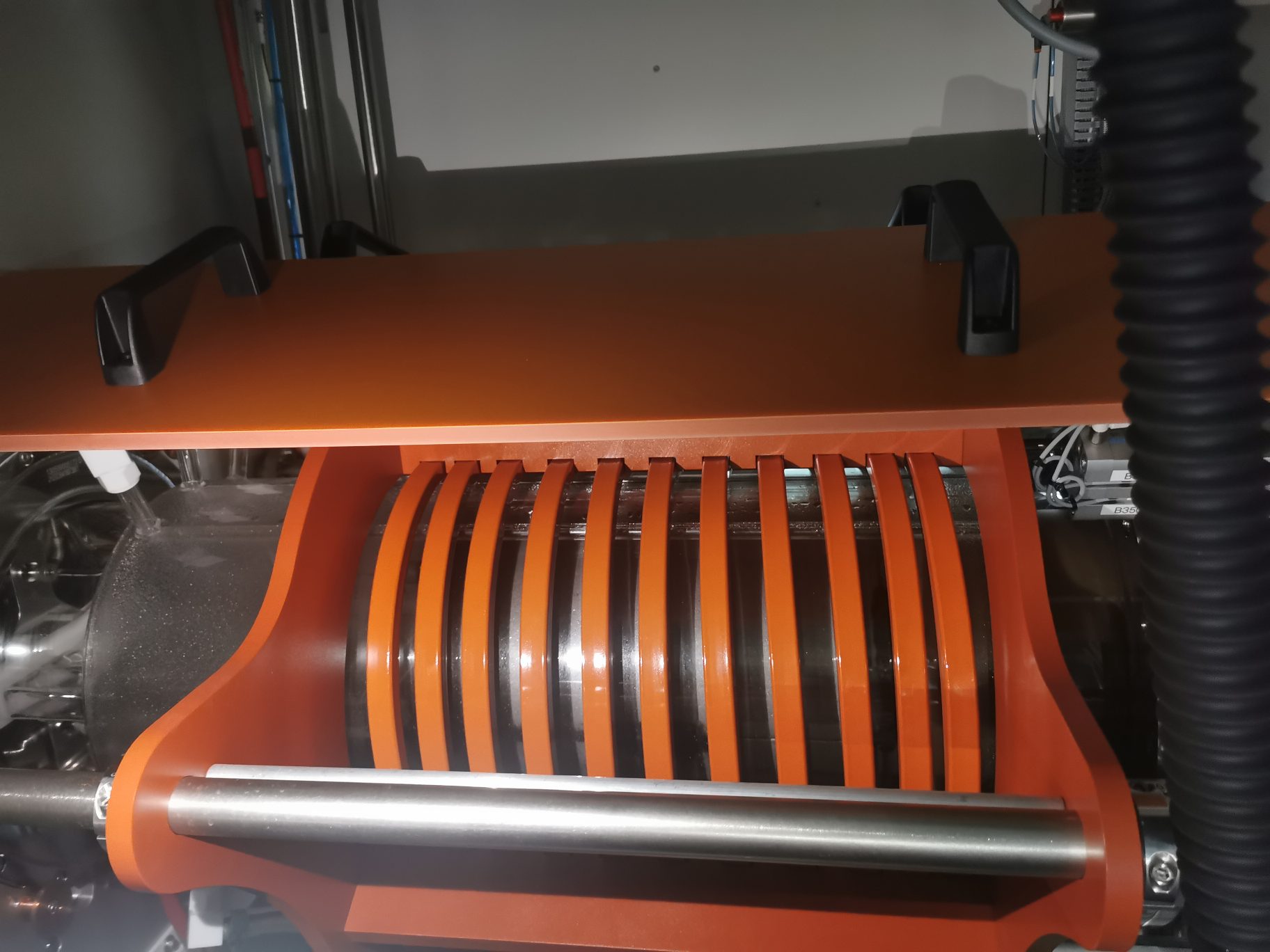

• LPE horisontale reaktorer
• Halvleder epitaksial vækst udstyr
• Højtemperatur CVD-proceskamre
• Avancerede halvleder termiske feltsystemer
• SiC krystalvækstsystemer
• Tredje generation af halvlederfremstilling

Vores produkter er kompatible med flere almindelige industriudstyrsplatforme og kan tilpasses i henhold til kundetegninger eller reaktorspecifikationer.

Hvorfor vælge VETEK Semiconductor?

VETEK Semiconductor har i mange år fokuseret på halvledergrafitkomponenter og belægningsteknologier. Siden 2016 har virksomheden fortsat med at udvikle sine muligheder inden for rensningsbehandling, præcisionsgrafitbearbejdning og CVD-belægningsproduktion til halvlederanvendelser.

VETEK-kapacitet:

• Erfaring med SiC-epitaksikomponenter og reaktordele
• In-house CVD SiC og TaC coating produktion
• Kontrol af materialerensning på halvlederniveau
• Skræddersyet fremstilling baseret på tegninger eller prøver
• Stabil produktionskapacitet for batchordrer
• Levering af grafitfilt og termiske feltmaterialer
• ISO9001 kvalitetsstyringssystem
• Teknisk support til oversøiske kunder

FAQ

(1) Hvad er funktionen af ​​Halfmoon i en LPE-reaktor?

Halfmoon-komponenten understøtter gasstrømsstyring, kammerstrukturintegration, temperaturstyring og susceptorrotation inde i det epitaksiale reaktionskammer.

(2) Er Halfmoon i direkte kontakt med waferen?

Normalt nej. I de fleste LPE-reaktorstrukturer forbliver Halfmoon omkring kammersamlingen i stedet for at røre waferen direkte.

(3) Hvorfor bruge SiC eller TaC belægning på overfladen?

Belægningen er primært til beskyttelse. Under SiC-epitaksi udsættes grafitdele for høje temperaturer og reaktive gasser i lange perioder. Coating hjælper med at forbedre oxidationsmodstanden og reducerer overfladeslid og partikeldannelse.

(4) Kan delen tilpasses?

Ja. De fleste Halfmoon dele er faktisk lavet i henhold til reaktorstruktur og kundetegninger, fordi dimensioner og installationsdetaljer ofte varierer mellem udstyrsplatforme.
