Gan på EPI -modtageren
  • Gan på EPI -modtagerenGan på EPI -modtageren

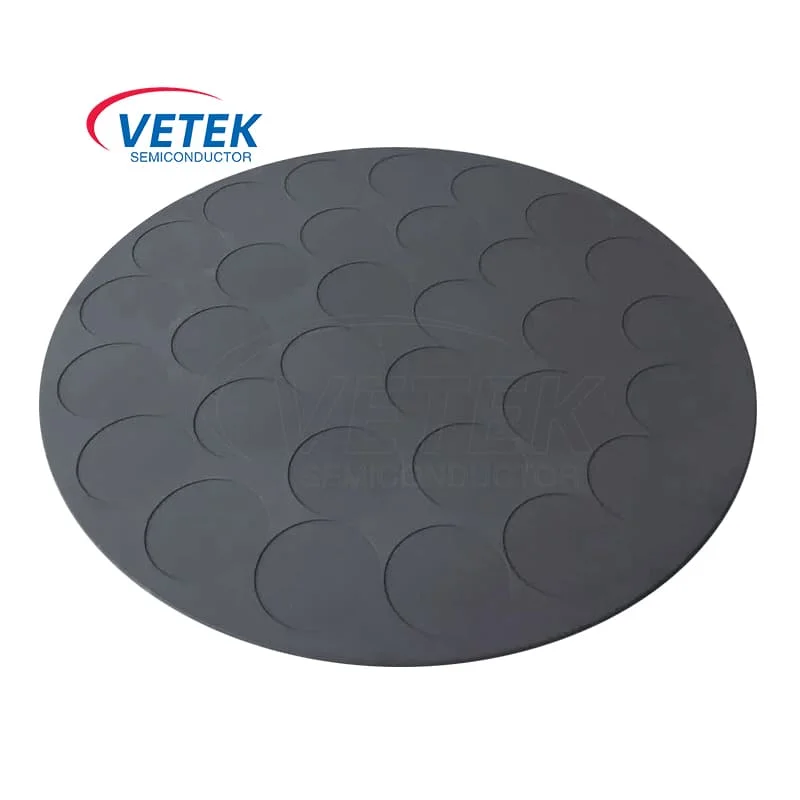

Gan på EPI -modtageren

GaN på SIC Epi -følger spiller en vigtig rolle i halvlederbehandlingen gennem dens fremragende termiske ledningsevne, høje temperaturbehandlingsevne og kemisk stabilitet og sikrer den høje effektivitet og den materielle kvalitet af den GAN -epitaksiale vækstproces. Vetek Semiconductor er en Kina -professionel producent af GaN på SIC Epi -følger, vi ser oprigtigt frem til din yderligere konsultation.

Som professionelhalvlederproducentI Kina,Det halvleder Gan på EPI -modtagerener en nøglekomponent i forberedelsesprocessen afGan på SICenheder, og dens ydeevne påvirker direkte kvaliteten af ​​det epitaksiale lag. Med den udbredte anvendelse af GaN på SIC -enheder i effektelektronik, RF -enheder og andre felter, kravene tilSåledes EPI -modtagerenbliver højere og højere. Vi fokuserer på at levere de ultimative teknologi- og produktløsninger til halvlederindustrien og byder din konsultation velkommen.


Generelt er rollerne som GaN på SIC Epi -følger i halvlederforarbejdning som følger:

Illustration of epitaxial structures of GaN on SiC


● Høj temperaturbehandlingsevne: GaN på SIC EPI -susceptor (GAN baseret på siliciumcarbidepitaksial vækstdisk) bruges hovedsageligt i galliumnitrid (GAN) epitaksial vækstproces, især i miljøer med høj temperatur. Denne epitaksiale vækstdisk kan modstå ekstremt høje behandlingstemperaturer, normalt mellem 1000 ° C og 1500 ° C, hvilket gør den velegnet til den epitaksiale vækst af GaN -materialer og behandling af siliciumcarbid (SIC) underlag.


● Fremragende termisk ledningsevne: SIC EPI -følger skal have god termisk ledningsevne for at overføre den varme, der genereres af opvarmningskilden til SIC -underlaget for at sikre temperaturuniformitet under vækstprocessen. Siliciumcarbid har ekstremt høj termisk ledningsevne (ca. 120-150 W/MK), og GaN på SIC-epitaxy-følsomhed kan udføre varme mere effektivt end traditionelle materialer såsom silicium. Denne funktion er afgørende i galliumnitridepitaksial vækstproces, fordi det hjælper med at opretholde temperaturens ensartethed af underlaget og derved forbedre filmens kvalitet og konsistens.


● Forhindre forurening: Materialerne og overfladebehandlingsprocessen for GaN på SIC EPI -følger skal være i stand til at forhindre forurening af vækstmiljøet og undgå introduktion af urenheder i det epitaksiale lag.


Som professionel producent afGan på EPI -modtageren, Porøs grafitogTAC -belægningspladeI Kina insisterer Vetek Semiconductor altid på at levere tilpassede produkttjenester og er forpligtet til at give industrien top teknologi og produktløsninger. Vi ser oprigtigt frem til din konsultation og samarbejde.


CVD Sic Coating Film Krystalstruktur

CVD SIC COATING FILM CRYSTAL STRUCTURE


Grundlæggende fysiske egenskaber ved CVD SIC -belægning


Grundlæggende fysiske egenskaber ved CVD SIC -belægning
Belægning af ejendom
Typisk værdi
Krystalstruktur
FCC ß -fase polykrystallinsk, hovedsageligt (111) orienteret
CVD sic coating densitet
3,21 g/cm³
Hårdhed
2500 Vickers hårdhed (500 g belastning)
Kornstørrelse
2 ~ 10 mm
Kemisk renhed
99.99995%
Varmekapacitet
640 J · kg-1· K-1
Sublimeringstemperatur
2700 ℃
Bøjningsstyrke
415 MPa RT 4-punkt
Youngs modul
430 GPa 4pt Bend, 1300 ℃
Termisk ledningsevne
300W · m-1· K-1
Termisk ekspansion (CTE)
4,5 × 10-6K-1

Det halvleder GaN på SIC Epi -susceptorproduktionsbutikker

GaN on SiC epi susceptor production shops


Hot Tags: Gan på EPI -modtageren
