Porøs SiC
Porøs sic vakuum chuck
  • Porøs sic vakuum chuckPorøs sic vakuum chuck

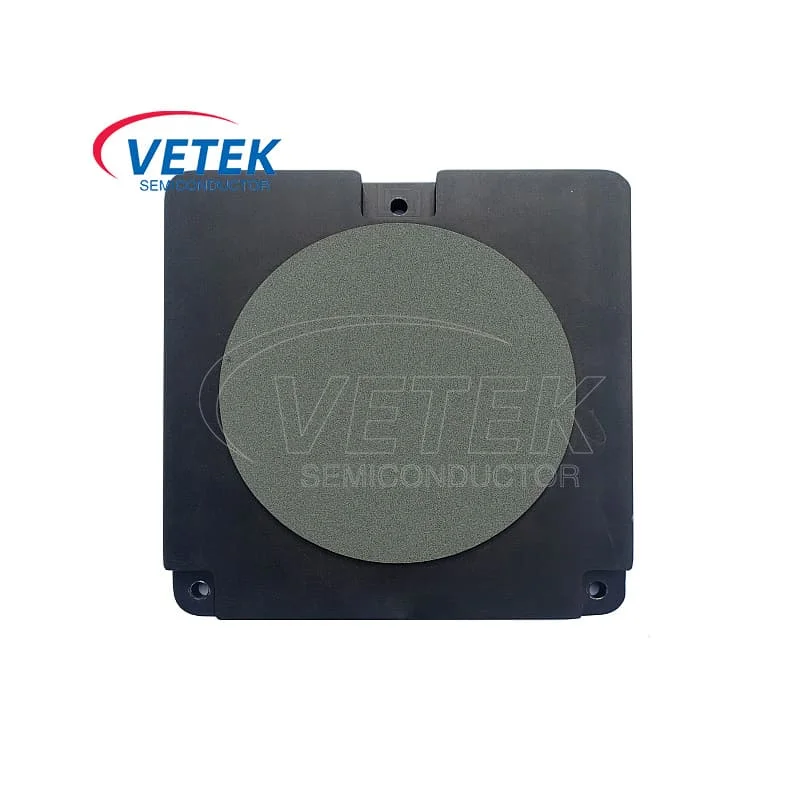

Porøs sic vakuum chuck

Vetek Semiconductors porøse SiC Vacuum Chuck bruges normalt i nøglekomponenter af halvlederfremstillingsudstyr, især når det kommer til CVD- og PECVD-processer. Vetek Semiconductor har specialiseret sig i at fremstille og levere højtydende porøs SiC Vacuum Chuck. Velkommen til dine yderligere forespørgsler.

Vetek Semiconductor Porous Sic Vacuum Chuck er hovedsageligt sammensat af siliciumcarbid (SIC), et keramisk materiale med fremragende ydelse. Porous Sic Vacuum Chuck kan spille rollen som Wafer Support and Fixation i halvlederforarbejdningsprocessen. Dette produkt kan sikre den tætte pasform mellem skiven og chuck ved at tilvejebringe ensartet sugning, hvilket effektivt undgår fordrejning og deformation af skiven, hvilket sikrer fladheden i strømmen under behandlingen. Derudover kan den høje temperaturresistens af siliciumcarbid sikre chuckens stabilitet og forhindre, at skiven falder på grund af termisk ekspansion. Velkommen til at konsultere yderligere.


Inden for elektronik kan Porous SiC Vacuum Chuck bruges som et halvledermateriale til laserskæring, fremstilling af strømenheder, fotovoltaiske moduler og strømelektroniske komponenter. Dens høje varmeledningsevne og høje temperaturbestandighed gør det til et ideelt materiale til elektroniske enheder. Inden for optoelektronik kan Porous SiC Vacuum Chuck bruges til at fremstille optoelektroniske enheder såsom lasere, LED-emballagematerialer og solceller. Dens fremragende optiske egenskaber og korrosionsbestandighed hjælper med at forbedre enhedens ydeevne og stabilitet.


Vetek Semiconductor kan give:

1. Renhed: Efter SiC-bærerbearbejdning, gravering, rengøring og endelig levering skal den tempereres ved 1200 grader i 1,5 time for at brænde alle urenheder ud og derefter pakkes i vakuumposer.

2. Produktets fladhed: Inden waferen placeres, skal den være over -60kpa, når den placeres på udstyret for at forhindre, at bæreren flyver af under hurtig transmission. Efter placering af waferen skal den være over -70kpa. Hvis tomgangstemperaturen er lavere end -50kpa, vil maskinen blive ved med at alarmere og kan ikke fungere. Derfor er fladheden af ​​ryggen meget vigtig.

3. Gasvej design: Tilpasset i henhold til kundens krav.


3 faser af kundetestning:

1. oxidationstest: Intet ilt (kunden opvarmes hurtigt op til 900 grader, så produktet skal udglødes ved 1100 grader).

2. Metalrester test: Varm hurtigt op til 1200 grader, ingen metalurenheder frigives til at forurene waferen.

3. Vakuumtest: Forskellen mellem trykket med og uden Wafer er inden for +2ka (sugekraft).


silicon-carbide-porous-ceramic


sic-porous-ceramic


VeTek Semiconductor Porøs SiC Vacuum Chuck egenskabstabel:

Silicon Carbide Porous Ceramics Characteristics Table

VeTek Semiconductor Porous SiC Vacuum Chuck butikker:


VeTek Semiconductor Production Shop


Oversigt over Semiconductor Chip Epitaxy Industry Chain:


Overview of the semiconductor chip epitaxy industry chain
