SiC epitaksiproces

Vetek Semiconductor er et kinesisk firma, der er en producent af verdensklasse og leverandør af GaN Epitaxy Sceptor. Vi har arbejdet i halvlederindustrien, såsom siliciumcarbidbelægninger og GaN -epitaxy -følsomhed i lang tid. Vi kan give dig fremragende produkter og gunstige priser. Vetek Semiconductor ser frem til at blive din langsigtede partner.

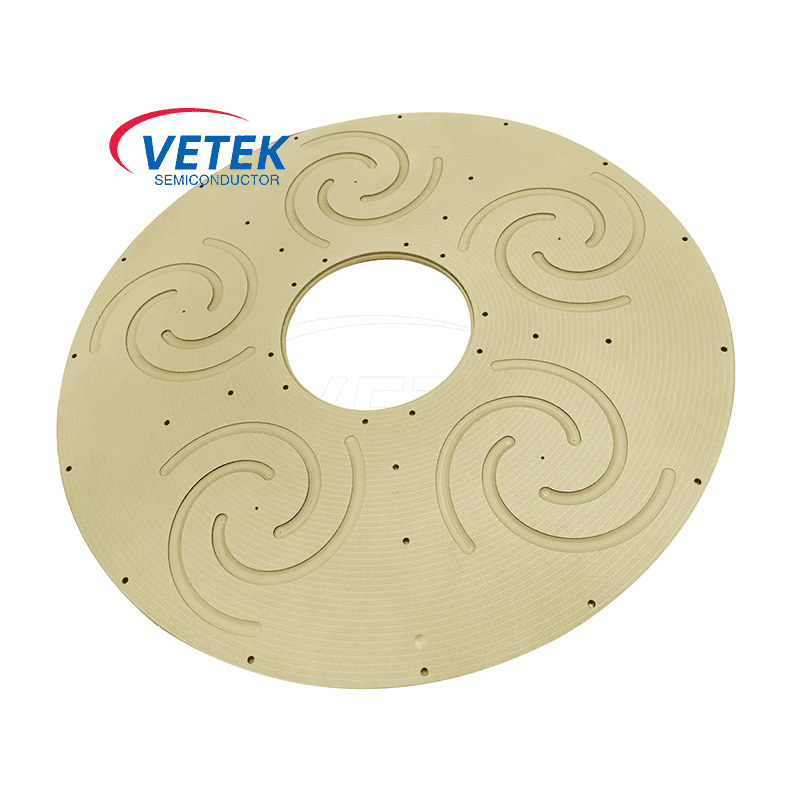

Vetek Semiconductor TAC Coated Wafer Sceptor er en grafitbakke belagt med tantalcarbid til siliciumcarbidepitaksial vækst for at forbedre skivkvaliteten og ydeevnen. Vetek er valgt på grund af sin avancerede coating -teknologi og holdbare løsninger for at sikre fremragende SIC -epitaksresultater og udvidet følsomhedsliv, velkommen dine yderligere forespørgsler.

Som en førende producent af TAC Coating Guide Rings -produkter i Kina er Vetek Semiconductor TAC Coated Guide Rings vigtige komponenter i MOCVD -udstyr, hvilket sikrer nøjagtig og stabil gaslevering under epitaksial vækst og er et uundværligt materiale i halvlederpitaksial vækst. Velkommen til at konsultere os.

Vetek Semiconductor er en professionel producent og leder af porøse tantalcarbidprodukter i Kina. Porøst tantalcarbid fremstilles normalt ved kemisk dampaflejringsmetode (CVD), hvilket sikrer præcis kontrol af dens porestørrelse og distribution og er et materielt værktøj dedikeret til ekstreme miljøer med høj temperatur. Velkommen din yderligere konsultation.

VeTek Semiconductors TaC Coating Guide Ring er skabt ved at påføre tantalcarbid coating på grafitdele ved hjælp af en meget avanceret teknik kaldet kemisk dampaflejring (CVD). Denne metode er veletableret og tilbyder exceptionelle belægningsegenskaber. Ved at bruge TaC Coating Guide Ring kan levetiden for grafitkomponenter forlænges betydeligt, bevægelsen af ​​grafiturenheder kan undertrykkes, og SiC og AIN enkeltkrystalkvaliteten kan opretholdes pålideligt. Velkommen til at forespørge os.

Som en avanceret producent og producent af tantalcarbidringprodukter i Kina har Vetek Semiconductor tantalcarbidring ekstremt høj hårdhed, slidstyrke, høj temperaturresistens og kemisk stabilitet og er vidt brugt inden for halvlederproduktionsfeltet. Især inden for CVD, PVD, ionimplantationsproces, ætsningsproces og Wafer -behandling og transport er det et uundværligt produkt til halvlederbehandling og fremstilling. Ser frem til din yderligere konsultation.
