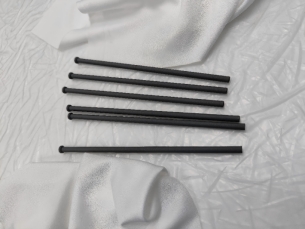

Figur 1: AMAT 0200-03201 fysisk produkt med hul løftestift (til 300 mm siliciumepitaxisystemer)
I halvlederwaferoverførselsprocesser påtager den hule løftestift (Wafer Lift Pin) de kritiske opgaver med at understøtte og overføre wafers. I procesmiljøer med høje temperaturer, såsom MOCVD og epitaksial vækst, skal løftestifter samtidigt opfylde flere krav, herunder høj renhed, korrosionsbestandighed, termisk stødbestandighed og lav partikelkontamination.
I øjeblikket anvender de almindelige løftestifter på markedet en grafitsubstrat + CVD SiC-belægningsløsning. Imidlertid kan belægningsteknologien hos langt de fleste leverandører kun dække den ydre overflade - for hule strukturer,den indre væg er i sandhed det "tekniske ingenmandsland".
1. Ukontrolleret deponeringsensartethed
Hule strukturer har et stort billedformat. CVD-reaktantgasser kæmper for at diffundere ensartet dybt ind i den indre boring, hvilket får den indvendige vægbelægningstykkelse til at falde i en gradient fra porten til det dybe indre, hvor lokale områder endda viser nøgne udsatte områder.
2. Utilstrækkelig grænsefladebindingsstyrke
Den buede indre vægoverflade begrænser optimeringsrummet for deponeringsprocesparametre. Vedhæftningsstyrken mellem belægningen og grafitsubstratet er vanskelig at nå samme niveau som den ydre overflade, og mikrorevner eller endda afskalning kan let opstå under termisk cykling.
3. Ukontrolleret indre boring renhed
Hvis den porøse struktur af grafitsubstratet ikke er fuldstændig forseglet af belægningen, frigives kulstofpartikler og metalliske urenheder ved høje temperaturer. Når urenheder løsner sig, forårsager de direkte farveforskelle og partikelfejl på waferoverfladen, hvilket sænker produktionsudbyttet alvorligt.
Ved at udnytte sin dybe tekniske ekspertise, der er akkumuleret inden for CVD-belægningsområdet, har VETEK med succes overvundet udfordringerne med ensartet aflejring og grænsefladebinding af CVD SiC-belægning på indervæggen af hule strukturer - fra optimering af gasstrømningsfeltsimulering til præcis styring af deponeringstemperaturfelt, etablering af en komplet indvendig belægningsprocesløsning, der sikrer ensartet belægningstykkelse fra den indvendige åbning og den indvendige åbning af belægningen, fra den indre havn til den indre binding. renlighed i overensstemmelse med standarderne.
Denne artikel vil give en dybdegående analyse af: de tekniske vanskeligheder ved belægning af indervægge med hul løftestift, hvordan ensartethed af belægning i indervæg påvirker waferudbyttet, og de vigtigste kontrolnoder fra procesdesign til kvalitetskontrol og levering.
|
Kernekonklusion:En AMAT hule løftestift er en præcisions-waferhåndteringskomponent, hvis indre hulrum reducerer den termiske masse, mens den bevarer den mekaniske styrke, der kræves til pålidelig waferløftning og positionering. |
En AMAT hule løftestift er en præcisions-waferhåndteringskomponent, der bruges inde i halvlederprocesudstyr. Dens primære funktion er at løfte og placere wafere under lastning, losning og processekvenser.
I modsætning til konventionelle solide løftestifter har det hule design et indvendigt hulrum. Denne struktur reducerer det samlede materialevolumen og termiske masse, samtidig med at den nødvendige mekaniske geometri bibeholdes. Men til halvlederapplikationer er fremstilling af hule løftestifter langt mere krævende end bearbejdning af konventionelle solide komponenter. Dimensionsnøjagtigheden af både indre og ydre overflader skal være strengt kontrolleret, og koncentriciteten mellem den indre og ydre geometri er særlig kritisk. Derfor er både materialevalg og belægningsprocesser afgørende for løftestiftens endelige ydeevne.
Til AMAT-epitaksisystemer leverer VETEK Semiconductor tilpassede AMAT hule løftestiftløsninger baseret på grafitsubstrater med høj renhed og tætte CVD-siliciumcarbid-belægninger (SiC). Den hule struktur hjælper med at reducere unødvendig materialemasse, mens den bevarer den mekaniske struktur, der kræves til waferløftning; CVD-siliciumcarbidbelægningen giver høj renhed, kemisk resistens og høj temperatur stabilitet. VETEKs AMAT 0200-03201 løftestift er specielt designet til 300 mm siliciumepitaxiapplikationer og kan fremstilles i henhold til kundetegninger, dimensioner og proceskrav.
|
Kernekonklusion:VETEK anvender et grafitsubstrat med høj renhed + tæt CVD-siliciumcarbidbelægningsstruktur, der balancerer fremragende bearbejdelighed med overfladerenhed og beskyttelsesevne i halvlederkvalitet. |
VETEK fokuserer i øjeblikket på belægningsstrukturen med høj renhed grafit + CVD siliciumcarbid til AMAT hule løftestifter. Den grundlæggende byggeproces er:
Højrent grafitsubstrat → Præcisions CNC-bearbejdning → CVD siliciumcarbidbelægning → Præcisionsinspektion
Grafitsubstratet udgør det strukturelle fundament og er velegnet til præcisionsbearbejdning af tyndvæggede og hule geometrier. VETEK bruger typisk importerede grafitmaterialer af halvlederkvalitet, herunder materialer fra SGL Carbon og Toyo Tanso, afhængigt af kundens krav. En tæt CVD-siliciumcarbidbelægning afsættes derefter på grafitoverfladen for at danne en beskyttende arbejdsoverflade af halvlederkvalitet.
For hule løftestifter skal substratmaterialet skabe en balance mellem bearbejdelighed, termisk ydeevne, mekanisk stabilitet og coatingproceskompatibilitet. Grafit med høj renhed er særligt velegnet, fordi det har følgende egenskaber:
• God stabilitet ved høje temperaturer
• Lav termisk udvidelse
• God varmeledningsevne
• Relativ lav densitet
• Fremragende bearbejdelighed til komplekse geometrier
• Kompatibilitet med CVD-siliciumcarbidbelægningsprocessen
Brugen af grafit gør det også muligt at fremstille komplekse hule og tyndvæggede strukturer med høj præcision. VETEK besidder præcisions-CNC-bearbejdningskapaciteter for halvledergrafit- og siliciumkarbidkomponenter, med bearbejdningsprocesser optimeret til dimensionskontrol og overfladekvalitet.
|
Kernekonklusion:En tæt CVD-siliciumcarbidbelægning på ca. 100±20 μm tykkelse og 6N renhed beskytter grafitsubstratet og giver en stabil høj-ren arbejdsflade til halvledermiljøet. |
CVD-siliciumcarbidbelægningen er en af de vigtigste egenskaber ved VETEK AMAT hule løftestifter. Denne belægning danner en tæt siliciumcarbidoverflade på grafitsubstratet, der hjælper med at beskytte den underliggende grafit mod procesmiljøet.
Standard CVD-siliciumcarbidbelægningstykkelsen for sådanne VETEK-komponenter er ca100±20 μm. Belægningens renhed er ca6N / 99,99995 %.
VETEKs bredere CVD-siliciumcarbid tekniske egenskaber omfatter høj renhedsbelægninger, kontrolleret belægningstykkelse og ensartethed i batch-til-batch-tykkelse. Tekniske data indikerer, at CVD-siliciumcarbidbelægningens renhed er på 6N–7N-niveauet. Til specifikke AMAT løftestiftsprojekter kan belægningsspecifikationer justeres i henhold til kundetegninger og proceskrav.

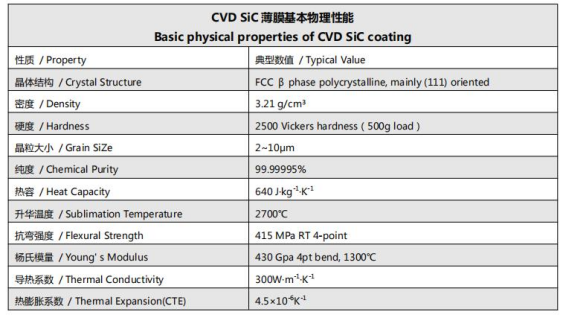

Figur 2: Grundlæggende fysiske egenskaber af CVD SiC belægning
Et af de mest teknisk udfordrende aspekter ved AMAT hule løftestifter er ikke blot at belægge den ydre overflade, men at opnå en stabil og ensartet belægning på den indvendige væg af den hule struktur.
Den indvendige overflade er svær at få adgang til under CVD-belægningsprocessen. Sammenlignet med den ydre overflade introducerer den indre geometri yderligere udfordringer med hensyn til gasflow, aflejringsensartethed, belægningstykkelseskontrol og proceskonsistens. Derfor kan indervægsbelægningskvalitet blive en vigtig differentieringsfaktor blandt leverandører.
VETEK har erfaring med CVD siliciumcarbid coating af hule strukturer og lægger særlig vægt på den indvendige overflade. En velkontrolleret indvendig vægbelægning hjælper med at opretholde et beskyttende siliciumcarbidlag i hele den hule struktur, i stedet for at efterlade den indre grafit udsat for procesmiljøet. Dette er især vigtigt, når løftestiften fungerer i højtemperatur- og kemisk aggressive halvlederproceskamre.

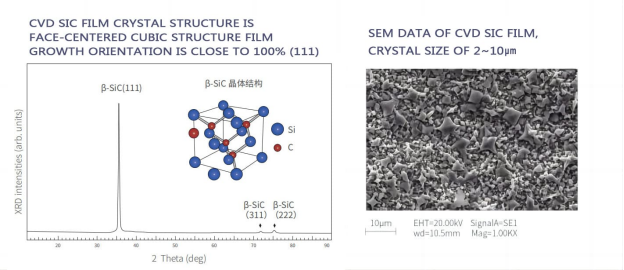

Figur 3: Mikroskopisk krystalstruktur af CVD-siliciumcarbidbelægning
|
Kernekonklusion:Materialesystem med høj renhed, kontrolleret belægningstykkelse, fremragende indvendig vægdækning, højtemperaturstabilitet, kemisk og korrosionsbestandighed, præcisionsbearbejdning og omfattende tilpasningsmuligheder. |
Materialesystem med høj renhed:Kombinationen af højrent grafit og højrent CVD siliciumcarbid er designet til halvledermiljøer, hvor kontamineringskontrol er kritisk. Afhængigt af den valgte specifikation er CVD-siliciumcarbidbelægningens renhed 6N.
Standard 100±20 μm siliciumcarbid belægning:VETEKs standardbelægningstykkelse er cirka 100±20 μm, hvilket giver en praktisk belægningstykkelse for halvlederproceskomponenter, mens tilpasning er tilgængelig i henhold til kundens krav.
Fremragende indvendig vægbelægningsevne:For hule komponenter er indvendig vægbelægning en af de mere vanskelige dele af fremstillingsprocessen. VETEK har udviklet belægningsprocesser, der er i stand til at opnå højkvalitetsdækning på indervæggen af hule løftestifter, fra simulering af gasstrømningsfelt til temperaturfeltkontrol, hvilket sikrer ensartet belægningstykkelse og fast binding.
Høj temperatur stabilitet:Både grafitsubstratet og CVD-siliciumcarbidbelægningen er velegnede til højtemperatur-halvlederprocesmiljøer. CVD-siliciumcarbidlaget giver yderligere beskyttelse mod kemiske angreb og overfladenedbrydning. VETEKs CVD-siliciumcarbidfilm-data viser høj termisk ledningsevne, lav termisk udvidelse og en sublimeringstemperatur på cirka 2700 °C, hvilket indikerer, at materialet er egnet til krævende højtemperaturapplikationer.
Kemisk og korrosionsbestandighed:Den tætte CVD siliciumcarbidoverflade giver bedre korrosionsbestandighed end bar grafit og kan modstå aggressive procesgasser og kemiske rengøringsmiljøer. Dette hjælper med at reducere substratnedbrydning og opretholder en mere stabil komponentoverflade over gentagne procescyklusser.
Præcisionsbearbejdning og tilpasning:Hule løftestifter kræver præcis kontrol af ydre diameter, indre diameter, vægtykkelse, længde og koncentricitet. VETEK kombinerer CNC-præcisionsbearbejdning med CVD-belægningsprocesser for at fremstille komplekse halvlederkomponenter i henhold til kundetegninger. Løftestifter kan fremstilles efter:
• Kundetegninger
• Prøve komponenter
• Dimensionsspecifikationer
• Påkrævet belægningstykkelse
• Påkrævet grafitkvalitet
• Specifikke proceskrav

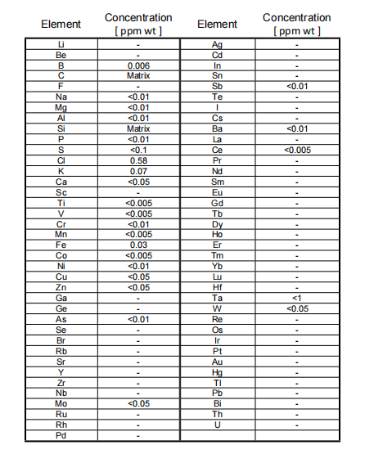

Figur 4: CVD-siliciumcarbidbelægning GDMS-renhedstestrapport
|
Kernekonklusion:Anvendes primært til wafer-håndtering i 300 mm wafer-silicium-epitaksisystemer og mere bredt anvendelig til andet højtemperatur-halvlederprocesudstyr. |
Silicium epitaksi:Løftestifter bruges til waferløftning, positionering og overførsel i epitaksiudstyr. VETEKs eksisterende AMAT 0200-03201-produkt er specifikt positioneret til 300 mm silicium-epitaksiapplikationer.
Waferhåndteringssystemer:Løftestifter kan tjene som præcisions-waferhåndteringskomponenter til applikationer, der kræver højtemperaturstabilitet, dimensionsnøjagtighed og kontamineringskontrol. Waferløftestifter med et hult rørformet legeme kan effektivt minimere lokalt varmetab og derved reducere de stiftmærker, der almindeligvis ses på waferbagsiden i højtemperaturprocesser (såsom epitaksial vækst eller udglødning). Dannelse af et hult hulrum inde i løftestiftens krop reducerer den termiske masse og forbedrer wafertemperaturens ensartethed.

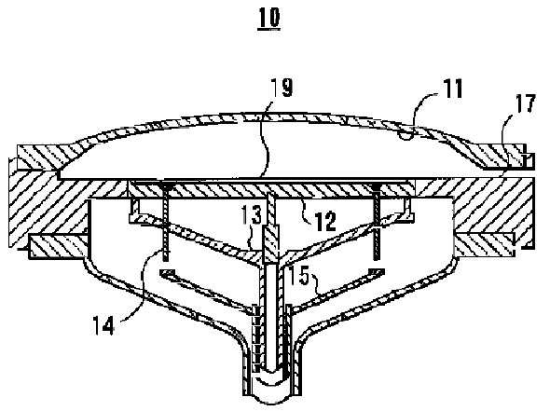

Figur 5: Skematisk over princippet, hvorved hule løftestifter reducerer termisk masse og forbedrer wafertemperaturens ensartethed
Halvleder procesudstyr:Baseret på kundetegninger og prøver kan lignende grafit + CVD siliciumcarbid-komponenter udvikles til andre halvlederudstyrsplatforme. VETEKs halvlederproduktportefølje dækker siliciumepitaksi, siliciumcarbidepitaksi, MOCVD, RTP/RTA, ætsning og andre halvlederprocesser.
|
Kernekonklusion:Et integreret procesflow fra udvælgelse af grafit med høj renhed og præcisions-CNC-bearbejdning, gennem CVD-siliciumcarbidbelægning (inklusive indervæg) til den endelige inspektion. |
Produktionen af AMAT hule løftestifter involverer flere kritiske trin, som hver især direkte påvirker pålideligheden af det endelige produkt og waferudbytte:
1. Valg af grafitmateriale— Vælg den passende grafitkvalitet med høj renhed (SGL Carbon eller Toyo Tanso osv.) i henhold til kundens dimensionelle, termiske ydeevne og krav til renhed.
2. Præcisions CNC-bearbejdning— Bearbejd grafitemnet til den nødvendige hulgeometri. Der lægges særlig vægt på indvendig diameter, udvendig diameter, vægtykkelse, længde og koncentricitet.
3. Forberedelse af overfladen— Den bearbejdede grafitkomponent gennemgår rengøring og overfladeforberedelse før CVD-belægning.
4. CVD siliciumcarbid belægning— Afsæt et tæt CVD-siliciumcarbidlag på grafitsubstratet. Standardbelægningstykkelsen er ca. 100±20 μm, med belægningsrenhed på 6N i henhold til den valgte specifikation.
5. Indvendig overfladebelægning (kritisk teknisk trin)— For hule løftestifter behandles indervæggen omhyggeligt for at opnå en stabil siliciumcarbidbelægningsdækning. Gennem optimering af gasstrømningsfeltsimulering og præcis afsætningstemperaturfeltkontrol sikres ensartet belægningstykkelse fra porten til det dybe indre af boringen, fast binding og indvendig boring, der opfylder standarderne.
6. Inspektion — Færdige komponenter gennemgår inspektion for dimensionsnøjagtighed, belægningstilstand og andre kundespecificerede krav før forsendelse.
VETEKs produktionskapacitet dækker oprensning, CNC-bearbejdning, CVD-belægning og inspektion, hvilket giver en integreret produktionskæde for halvlederkulstofbaserede komponenter.

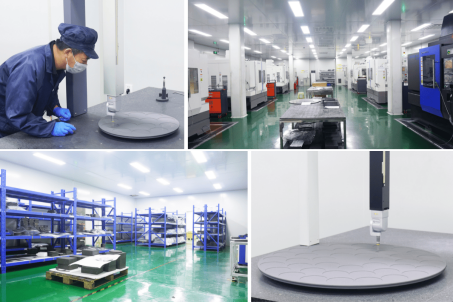

Figur 6: VETEK halvledermaterialeproduktion og præcisionsbearbejdningsbase
|
Kernekonklusion:Typisk prøvegennemløbstid er så hurtig som ca. 20 dage; faktisk levering afhænger af tegningskompleksitet, materialer, belægning, mængde og inspektionskrav. |
Den typiske leveringstid for tilpassede AMAT hule løftestift-prøver er så hurtig som cirka 20 dage. Den faktiske leveringstid kan variere afhængigt af tegningens kompleksitet, materialevalg, belægningskrav, mængde og inspektionskrav. For gentagne ordrer eller allerede kvalificerede produkter kan produktionsplaner forhandles separat i henhold til kundeprognoser og påkrævede leveringsdatoer.
![]()
Figur 7: VETEK AMAT hule løftestift produktemballage
|
Kernekonklusion:Omfattende tilpasningsevne, der integrerer indkøb af høj renhed af grafit og præcisionsbearbejdning, CVD-siliciumcarbidbelægning (inklusive indervæg) og AMAT-kompatible løsninger i én integreret proces. |
VETEK integrerer indkøb af grafitmateriale, præcisionsbearbejdning, CVD-siliciumcarbidbelægning og fremstilling af halvlederkomponenter i en integreret produktionsproces. Nøglefunktioner omfatter:
• Højrent grafitsubstrat (SGL Carbon / Toyo Tanso osv.)
• CVD siliciumcarbid belægning renhed 6N
• Standard belægningstykkelse 100±20 μm
• Hulstrukturbearbejdning
• Indvendig væg CVD siliciumcarbid belægning (kernedifferentierende evne)
• Præcisions CNC-bearbejdning
• AMAT-kompatible wafer løftestiftløsninger
• Prøvegennemløbstid så hurtigt som cirka 20 dage
VETEK dækker hele den tekniske kæde af CVD-udstyrsudvikling, CVD-procesudvikling, CNC-præcisionsbearbejdning og oprensning, understøttet af dedikerede R&D-centre og produktionsfaciliteter for halvledermaterialer.
Q1: Hvad er standard CVD-siliciumcarbidbelægningstykkelsen på VETEK AMAT hule løftestifter?
Standardbelægningstykkelsen er cirka 100±20 μm. Specifik tykkelse kan justeres i henhold til kundetegninger og proceskrav.
Q2: Hvilket renhedsniveau kan CVD-siliciumcarbidbelægningen opnå?
Afhængigt af den valgte specifikation er belægningens renhed ca. 6N (99,99995%). VETEK's CVD siliciumcarbid platform fungerer rutinemæssigt på 6N–7N niveau.
Spørgsmål 3: Hvorfor er belægning af indvendig væg kritisk for hule løftestifter?
Den indre geometri er vanskelig at belægge ensartet. Højkvalitets indvendig siliciumcarbiddækning forhindrer grafitsubstratet i at blive udsat for høje temperaturer, kemisk aktive procesmiljøer og er en vigtig differentierende faktor for langsigtet pålidelighed. Ensartethed af belægning på indervæg er direkte relateret til indvendig boring og waferudbytte.
Q4: Kan VETEK fremstille i henhold til mine OEM-tegninger eller prøver?
Ja. VETEK kan fremstille i henhold til kundetegninger, OEM varenumre (såsom AMAT 0200-03201), prøvekomponenter, dimensionelle specifikationer, påkrævet grafitkvalitet og belægningskrav.
Q5: Hvad er den typiske prøvegennemløbstid?
Typisk prøvegennemløbstid er så hurtig som cirka 20 dage. Faktisk levering afhænger af tegningskompleksitet, materialevalg, belægningskrav, mængde og inspektionsbehov.
Selvom AMAT hule løftestift er en relativt lille halvlederkomponent, er dens fremstillingskrav langt fra enkle. Tyndvæggeometri, strenge koncentricitetskrav, højtemperaturdrift, kontamineringskontrol og kombinationen af indvendig overfladebelægning gør det til en specialiseret halvlederproceskomponent.
VETEKs nuværende løsning anvender højrenhedsgrafit med CVD-siliciumcarbidbelægning, der kombinerer bearbejdeligheden og termiske egenskaber af grafit med den høje renhed, kemiske resistens og højtemperaturstabilitet af CVD-siliciumcarbid. Med en standardbelægningstykkelse på 100±20 μm, renhed op til 6N, SGL- og Toyo Tanso-grafitmaterialemuligheder og mulighed for belægning af indervægge kan VETEK levere tilpassede AMAT hule løftestiftløsninger til håndtering af halvlederwafer og siliciumepitaksiapplikationer.
For kunder, der søger alternative leverandører afAMAT 0200-03201 hule wafer løftestifter,ellerandre siliciumcarbidbelagte grafithalvlederkomponenter,VETEK kan evaluere tegninger eller prøver og levere skræddersyede fremstillingsløsninger.
-
