Hvorfor kan siliciumcarbid(SiC) PVT-krystalvækst ikke klare sig uden tantalcarbidbelægninger(TaC)?

I processen med at dyrke siliciumcarbid (SiC) krystaller via Physical Vapor Transport (PVT)-metoden, er den ekstreme høje temperatur på 2000-2500 °C et "tveægget sværd" - mens det driver sublimeringen og transporten af kildematerialer, intensiverer det også dramatisk frigivelsen af urenheder fra alle urenheder fra alle metalliske stoffer, især indeholdt i det metalliske system. grafit hot-zone komponenter. Når først disse urenheder kommer ind i vækstgrænsefladen, vil de direkte skade krystallens kernekvalitet. Dette er den grundlæggende årsag til, at tantalcarbid (TaC)-belægninger er blevet en "obligatorisk mulighed" snarere end et "valgfrit valg" for PVT-krystalvækst.

1. Dobbelte destruktive veje af sporurenheder

Skaden forårsaget af urenheder på siliciumcarbidkrystaller afspejles hovedsageligt i to kernedimensioner, der direkte påvirker krystalanvendeligheden:

• Lette grundstoffer (nitrogen N, bor B):Under høje temperaturforhold kommer de let ind i SiC-gitteret, erstatter kulstofatomer og danner donorenerginiveauer, hvilket direkte ændrer krystallens bærerkoncentration og resistivitet. Eksperimentelle resultater viser, at for hver stigning på 1×10¹⁶ cm⁻³ i nitrogenurenhedskoncentrationen, kan resistiviteten af ​​n-type 4H-SiC falde med næsten en størrelsesorden, hvilket får den endelige enheds elektriske parametre til at afvige fra designmålene.
• Metalliske grundstoffer urenheder (jern Fe, nikkel Ni):Deres atomradius adskiller sig væsentligt fra silicium- og kulstofatomers. Når de først er inkorporeret i gitteret, inducerer de lokal gitterbelastning. Disse belastede områder bliver nukleationssteder for basalplandislokationer (BPD'er) og stablingsfejl (SF'er), hvilket alvorligt skader krystallens strukturelle integritet og enhedspålidelighed.



2. For en klarere sammenligning er virkningerne af de to typer urenheder opsummeret som følger:

3. Trefoldig beskyttelsesmekanisme for tantalcarbidbelægninger

For at blokere forurening af urenheder ved kilden er aflejring af en tantalcarbid (TaC) belægning på overfladen af ​​grafit-hot-zone-komponenter via kemisk dampaflejring (CVD) en dokumenteret og effektiv teknisk løsning. Dens kernefunktioner kredser om "anti-kontaminering":

Høj kemisk stabilitet:Udgår ikke væsentlige reaktioner med siliciumbaseret damp under PVT-højtemperaturmiljøer, hvilket undgår selvnedbrydning eller dannelse af nye urenheder.

Lav permeabilitet:En tæt mikrostruktur danner en fysisk barriere, der effektivt blokerer for den udadgående diffusion af urenheder fra grafitsubstratet.

Iboende høj renhed:Belægningen forbliver stabil ved høje temperaturer og har lavt damptryk, hvilket sikrer, at det ikke bliver en ny kilde til forurening.

4. Krav til kernerenhedsspecifikation for belægningen

Løsningens effektivitet afhænger fuldt ud af belægningens egen exceptionelle renhed, som kan verificeres præcist gennem Glow Discharge Mass Spectrometry (GDMS) test:

5. Praktiske anvendelsesresultater

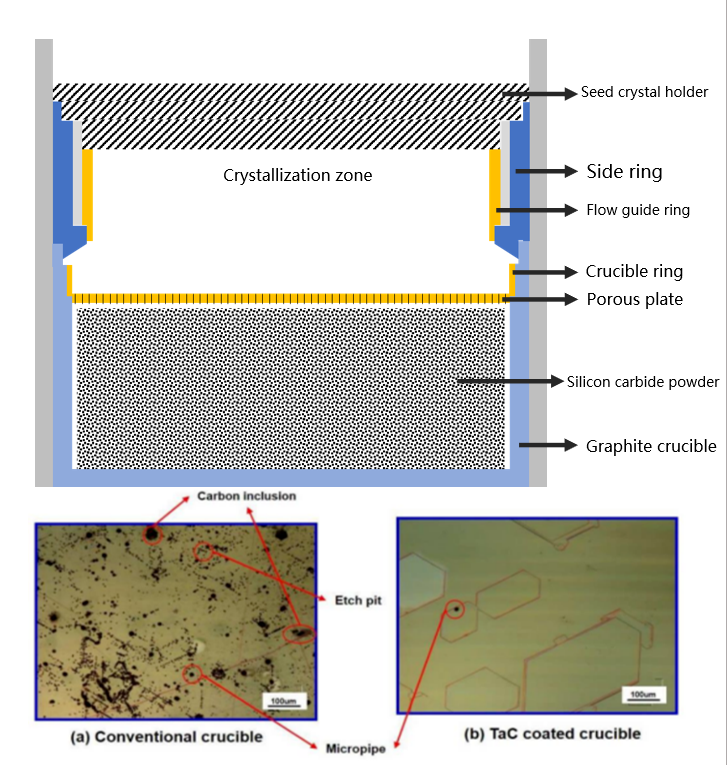

Efter at have vedtaget tantalcarbidbelægninger af høj kvalitet, kan der observeres klare forbedringer i både siliciumcarbidkrystalvækst og enhedsfremstillingsstadier:

Forbedring af krystalkvalitet:Basal plane dislokation (BPD) tæthed reduceres generelt med mere end 30%, og wafer-resistivitetens ensartethed er forbedret.

Forbedret enheds pålidelighed:Strømenheder såsom SiC MOSFET'er fremstillet på substrater med høj renhed viser forbedret konsistens i nedbrudsspænding og reducerede tidlige fejlfrekvenser.

Med sin høje renhed og stabile kemiske og fysiske egenskaber bygger tantalcarbidbelægninger en pålidelig renhedsbarriere for PVT-dyrkede siliciumcarbidkrystaller. De transformerer hot-zone-komponenter - en potentiel kilde til frigivelse af urenheder - til kontrollerbare inerte grænser, der tjener som en nøgleteknologi til at sikre kernekrystalmaterialekvalitet og understøtte masseproduktionen af ​​højtydende siliciumcarbidenheder.

I den næste artikel vil vi undersøge, hvordan tantalcarbid-belægninger yderligere optimerer det termiske felt og forbedrer krystalvækstkvaliteten fra et termodynamisk perspektiv. Hvis du ønsker at lære mere om den komplette belægningsrenhedsinspektionsproces, kan detaljeret teknisk dokumentation fås via vores officielle hjemmeside.
