TAC Coating Crucible
  • TAC Coating CrucibleTAC Coating Crucible

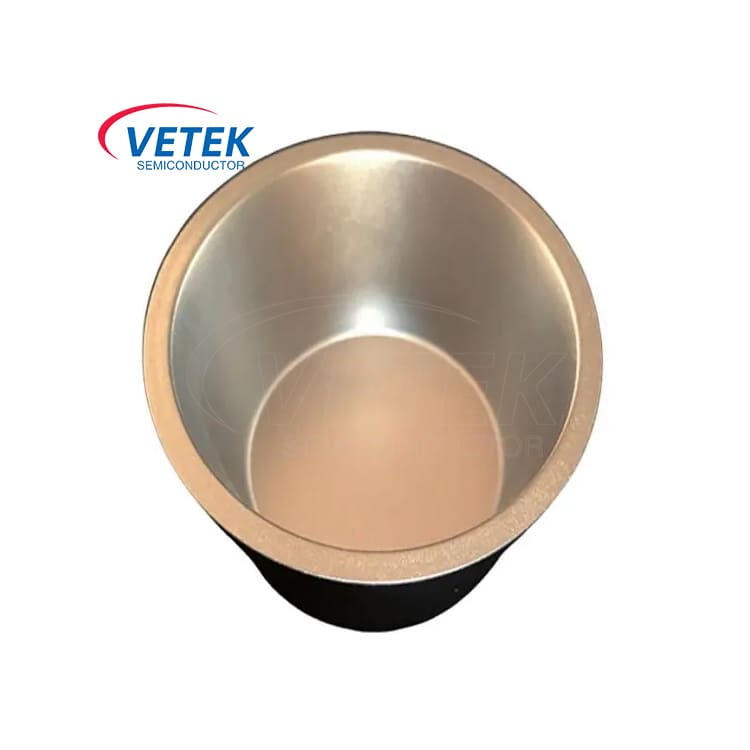

TAC Coating Crucible

Som en professionel TAC -belægningsmæssig leverandør og producent i Kina, spiller Vetek Semiconductors TAC Coating Crucible en uerstattelig rolle i den enkelte krystalvækstproces af halvleder med sin fremragende termiske ledningsevne, enestående kemisk stabilitet og forbedret korrosionsbestandighed. Velkommen dine yderligere forespørgsler.

Tilbud Semiconductor'sCVD TAC Coated CruciblesSpil normalt følgende nøgleroller i PVT -metoden SIC enkelt krystalvækstproces:


PVT -metoden henviser til at placere en sic frø -krystal oven på den tac -coatede digel og placere sic -pulver som et råmateriale i bunden af ​​diglen. I et lukket miljø med høj temperatur og lavt tryk sublimeres SIC -pulveren og under virkning af temperaturgradient og koncentrationsforskel,Sic pulveroverføres til nærheden af ​​frøkrystallen og når en overmættet tilstand efter omkrystallisation. Derfor kan PVT -metoden opnå kontrollerbar vækst af SIC -krystalstørrelse og specifik krystalform.


● Termisk stabilitet af krystalvækst

Vetek Semiconductor TAC Coated Crucibles har fremragende termisk stabilitet (kan forblive stabil under 2200 ℃), hvilket hjælper med at opretholde deres strukturelle integritet, selv ved de ekstremt høje temperaturer, der kræves til enkelt krystalvækst. Denne fysiske egenskab gør det muligt for den sic coatede grafit-digel at nøjagtigt kontrollere krystalvækstprocessen, hvilket resulterer i meget ensartede og defektfrie krystaller.


● Fremragende kemisk barriere

TAC -coatede digler kombinerer en tantalcarbidbelægning med en grafitgrafit med høj renhed for at tilvejebringe fremragende modstand mod en lang række ætsende kemikalier og smeltede materialer, der ofte opstår under SIC enkelt krystalvækst. Denne egenskab er kritisk for at opnå krystaller af høj kvalitet med minimale defekter.


● Dæmpning af vibrationer til et stabilt vækstmiljø

De fremragende dæmpningsegenskaber af den TAC -coatede digel minimerer vibrationer og termisk stød inden i grafit -diglen, hvilket yderligere bidrager til et stabilt og kontrolleret krystalvækstmiljø. Ved at afbøde disse potentielle kilder til interferens muliggør TAC -belægningen væksten af ​​større, mere ensartede krystaller med reduceret defektdensitet, i sidste ende øget enhedsudbytte og forbedring af enhedens ydelse.


● Fremragende termisk ledningsevne

Veteksemicons belagte digler har fremragende termisk ledningsevne, hvilket hjælper grafitens digel med at overføre varme hurtigt og jævnt. Dette bestemmer den nøjagtige kontrol af temperaturen gennem krystalvækstprocessen, hvilket minimerer krystaldefekter forårsaget af termiske gradienter.


Tantalumcarbid (TAC) belægning på et mikroskopisk tværsnit

Tantalum carbide (TaC) coating on a microscopic cross-section


Fysiske egenskaber vedTantalcarbidbelægning

Fysiske egenskaber ved TAC -belægning
Densitet
14.3 (g/cm³)
Specifik emissivitet
0.3
Termisk ekspansionskoefficient
6.3*10-6/K
Hårdhed (HK)
2000 HK
Modstand
1 × 10-5Ohm*cm
Termisk stabilitet
<2500 ℃
Ændringer i grafitstørrelse
-10 ~ -20um
Belægningstykkelse
≥20um typisk værdi (35um ± 10um)

Vetek halvlederproduktionsbutikker

SiC Coating Graphite substrateTaC Coating Crucible testSilicon carbide ceramic processingSemiconductor process equipment
