Kernekonklusion:Valg af den rigtige CVD SiC, TaC-belægning eller Solid SiC bestemmer direkte partikelniveauer og komponentlevetid på epitaksi/ætsningslinjer. Denne artikel giver klare udvælgelsesgrænser efter temperatur, atmosfære og proces, matchet med større udstyrsudskiftningsløsninger og nøglemålinger, for at hjælpe dig med at træffe hurtige beslutninger og reducere risikoen.

I GaN MOCVD-processer kan grafitbaserede SiC-belagte susceptorer typisk fungere stabilt i hundredvis af timer ved 1100°C under NH3/H2-atmosfære; på grund af uensartethed i termisk felt kan forskelle i belægningens levetid mellem kant- og midterområder dog overstige 50 %. I SiC PVT-krystalvækstprocesser, når temperaturen overstiger 1600°C, begynder SiC-belægningen at sublimere og nedbrydes, hvilket kræver et skift til TaC-belægning eller Solid SiC-opløsninger. Konsekvenserne af at vælge det forkerte komponentmateriale - i bedste fald udskiftning af forbrugsstoffer hver 2-3 måned; i værste fald skrot af en hel ovn af wafers på grund af partikelforurening. Denne artikel er skrevet af VeTek Semiconductors tekniske team (under vejledning af Dr. Xiao), med det formål at etablere en systematisk beslutningsramme for "udstyrsmodel → procesforhold → komponentvalg → levetidsforventning" for epitaksi/ætsning/PVT-ingeniører, der hjælper dig med hurtigt at matche materialer, kontrollere partikler og evaluere leverandører.

1. Hvordan vælger man SiC Coating, TaC Coating eller Solid SiC baseret på procesbetingelser?

Kernekonklusion:Beslut dig langs de tre dimensioner af "temperatur → atmosfære → procestype": prioriter CVD SiC-belægning ved ≤1600°C; vælg TaC for >2000°C eller stærkt korrosive atmosfærer; prioritere Solid SiC til scenarier med ætsning og ultrahøj renlighed.

Når de foretager egentlige produktionslinjevalg, spørger ingeniører oftest: "Hvilken belægning skal jeg bruge til mit Aixtron/Veeco-udstyr, der kører GaN eller SiC epitaksi, ved hvilken temperatur og under hvilken atmosfære?" Svaret er ikke kompliceret, men de tre dimensioner skal kædes sammen.

Temperaturvinduet er den første tærskel

CVD SiC-belægning kan stadig opretholde strukturel integritet under ca. 2000-2100°C. Ud over dette område forekommer inkongruent fordampning (foretrukken siliciumfordampning), hvilket fører til ru overflade og øgede partikler. TaC-coating har et smeltepunkt så højt som 3880°C og kan opretholde ekstremt lavt damptryk selv i PVT-krystalvækstmiljøer over 2400°C. Solid SiC har ingen belægnings-substrat-grænsefladeproblemer og er velegnet til ætsning af kammerkomponenter, der udsættes for gentagne termiske chok.

Atmosfære og korrosivitet bestemmer belægningens kemiske stabilitet

I miljøer, der indeholder NH₃, H₂ eller klorbaserede gasser, fungerer SiC-belægningen godt, men korrosionshastigheden af ​​SiC ved højtemperaturbrint er betydeligt højere end TaC. Eksperimentelle data viser, at korrosionshastigheden af ​​TaC i højtemperaturammoniak er omkring 1/6 af SiC, og i brint kan den endda være så lav som 1/10. Derfor bruger standardbetingelser for SiC-epitaksi eller GaN MOCVD for det meste SiC-belægning, mens scenarier med høj korrosion eller ultrahøj temperatur skal skifte til TaC.

Matchning af procestype og komponentfunktion

• GaN MOCVD/Si-epitaksi: Prioriter højrent grafit + CVD SiC-belagt susceptor, forvarmering

• SiC PVT-krystalvækst: Anbefaler kraftigt TaC-belægning til grafit-hot-zone-komponenter

• Plasmaætsning (fokusring osv.): Solid SiC eller SiC-belagt grafit begge mulige, afhængigt af partikelkrav og pris

• Kammerkritiske dele ekstremt følsomme over for partikler: Prioriter fast SiC uden belægningsgrænseflade

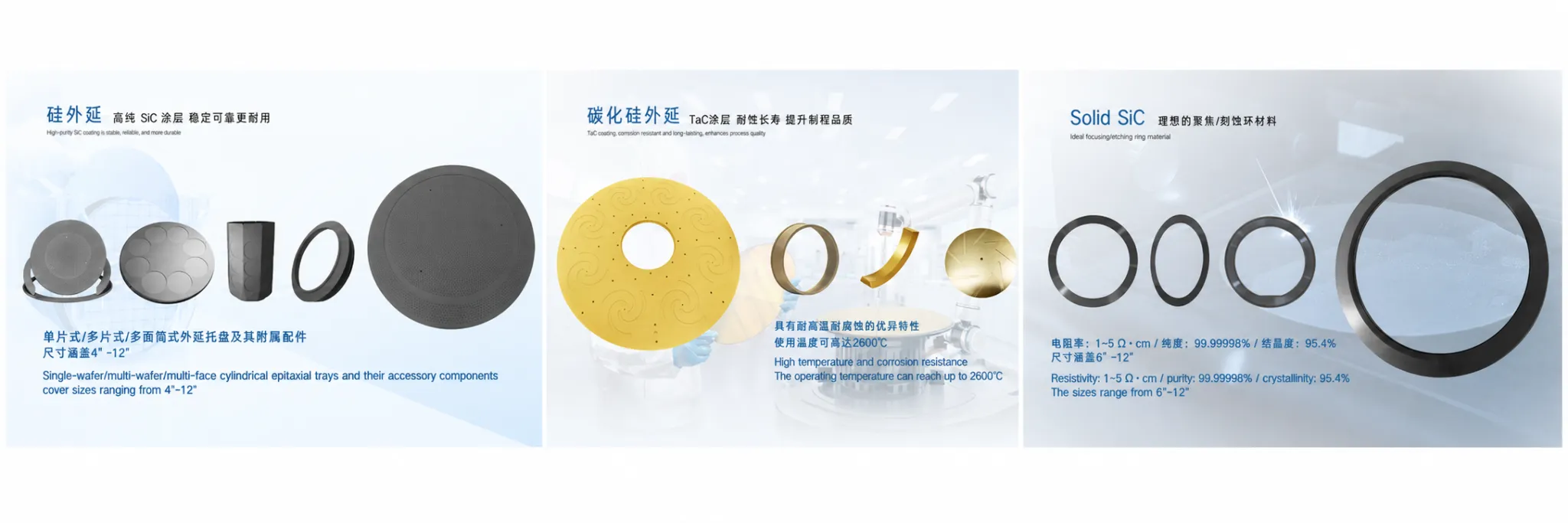

Figur 1 – VeTeks hovedproduktudstilling

2. Aixtron/Veeco Graphite Susceptor-kompatibilitet og tilpassede erstatningsløsninger

Kernekonklusion:VeTek understøtter 1:1-tilpasning baseret på kundetegninger eller originale reservedele, der dækker større platforme som Aixtron G10, Veeco K465i, ASM Epsilon osv. Standardprodukter kan sendes hurtigt; tilpassede dele tager typisk 3-6 uger.

Det, mange ingeniører bekymrer sig mest om, er ikke "om det kan laves", men "om det kan være lige så stabilt som originale dele, med kontrollerbar leveringstid og komplette inspektionsrapporter tilgængelige." En af VeTeks kerneegenskaber er fuld tilpasning i henhold til tegninger, mens den forbliver kompatibel med større udstyrsmærker.

Større udstyrskompatibilitet Hurtig reference

Tabellen nedenfor kan bruges direkte til intern teknisk gennemgang eller indkøbsevaluering:

I egentlige projekter modtager vi ofte originale reservedele eller CMM-tegninger fra kunder. Det tekniske team vil, efter at have bekræftet termisk felttilpasning og dimensionstolerancer, give anbefalinger om underlagets renhed, belægningstykkelse og overfladeruhed og levere prøver til kundeverifikation på værktøjet.

3. Nøglemålinger for CVD SiC-belægningstykkelsesensartethed og partikelkontrol

Kernekonklusion:Tykkelse ensartethed kontrolleret inden for ±5%, tæthed tæt på teoretisk værdi og kontrollerbar overfladeruhed er kernen til at undertrykke pulverafgivelse og partikelkontamination. Renhedsmålet er under 5 ppm, med kritiske metalurenheder sporet af GDMS/ICP-OES.

Partikelproblemer er næsten enhver epitaksiingeniørs mareridt. Når først belægningen har lokale tynde pletter, porer eller mikrorevner, vil pulveret falde under gentagne termiske cyklusser og ætsende gasangreb, hvilket direkte øger wafer-defektdensiteten.

Tykkelse og ensartethed

Typisk CVD SiC belægningstykkelse er 100-200 μm. Gennem procesparameter og flowfeltkontrol stabiliserer VeTek tykkelsesensartetheden inden for ±5%. Efter mere end 1000 termiske chokcyklusser (rumtemperatur ↔ 1100°C) viser belægningen ingen delaminering og kan opfylde det strenge GaN MOCVD-krav om partikeldefekter ≤0,1/cm².

Renhed og inspektion

Samlet renhed af belægning og komponenter kan være lavere end 5 ppm, hvor nogle produkter når 99,99995 %. Vi bruger ICP-OES og GDMS til spormetalanalyse for at sikre, at kritiske urenheder såsom Fe og Ni forbliver på kontrollerbare niveauer, hvilket undgår interferens med epitaksial lagdoping eller bærerkoncentration.

Tæthed og overfladetilstand

Det polykrystallinske β-SiC-lag dannet ved CVD-processen har tæthed tæt på den teoretiske værdi (ca. 3,21 g/cm³) med ekstrem lav porøsitet. Overfladeruhed (Ra) kan justeres i henhold til kundens proceskrav, hvilket sikrer tilstrækkelig mekanisk sammenlåsning, samtidig med at man undgår at blive en partikelgenereringskilde.

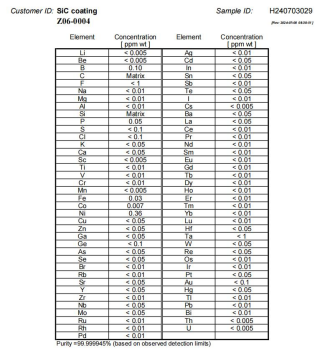

Figur 2 – GDMS inspektionsrapport for CVD SiC Coating

4. Casestudie: Løsning af kantgulning for at forbedre belægningsudbyttet fra 50 % til 90 %

Kernekonklusion:Ved præcist at kontrollere den indledende afsætningshastighed og flowfeltet for at eliminere mikrostress, forbedrede VeTek belægningsudbyttet af en kundes MOCVD-grafitsusceptor fra omkring 50 % til 90 % og forlængede levetiden betydeligt.

Dette er en rigtig historie, der skete på produktionslinjen. Kunden rapporterede gulning af kanter og tendens til at skalle af på nogle grafitsusceptorer, hvilket fik batchens samlede belægningsudbytte til at svæve omkring 50 % i lang tid, med høje omkostninger til linjevedligeholdelse og risiko for wafer.

Efter at det tekniske team ledet af Dr. Xiao greb ind, blev der fokuseret på to retninger: For det første var aflejringshastigheden i den indledende fase for høj, hvilket forårsagede intern stressakkumulering i belægningen; for det andet førte strømningsfeltforskelle mellem kant- og centerregionerne til lokal overtykkelse eller undertykkelse. Ved at optimere MTS/H₂-forholdet, deponeringstemperaturprofilen og armaturets flowfeltdesign blev mikrostress effektivt udløst. I sidste ende stabiliserede belægningsudbyttet for den batch og efterfølgende produktion sig over 90 %, kundens udskiftningscyklus blev klart forlænget, og partikelklagerne faldt betydeligt.

Denne sag demonstrerer: "at være i stand til at belægge" er kun udgangspunktet; "belægning stabilt, holder længe og kontrollerer partikler" er den virkelige værdi, ingeniører bekymrer sig om. Data taler højere end nogen kampagne.

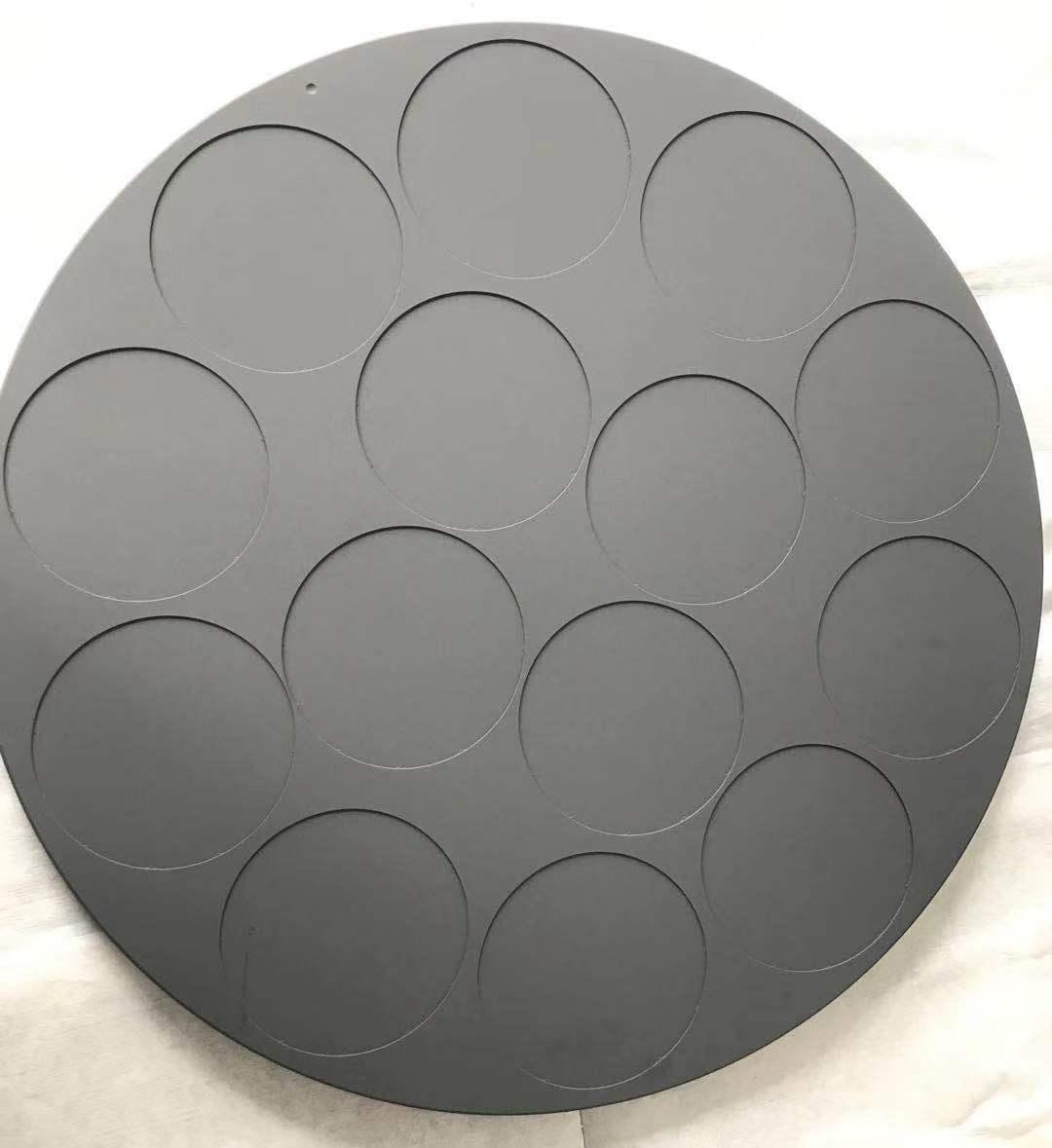

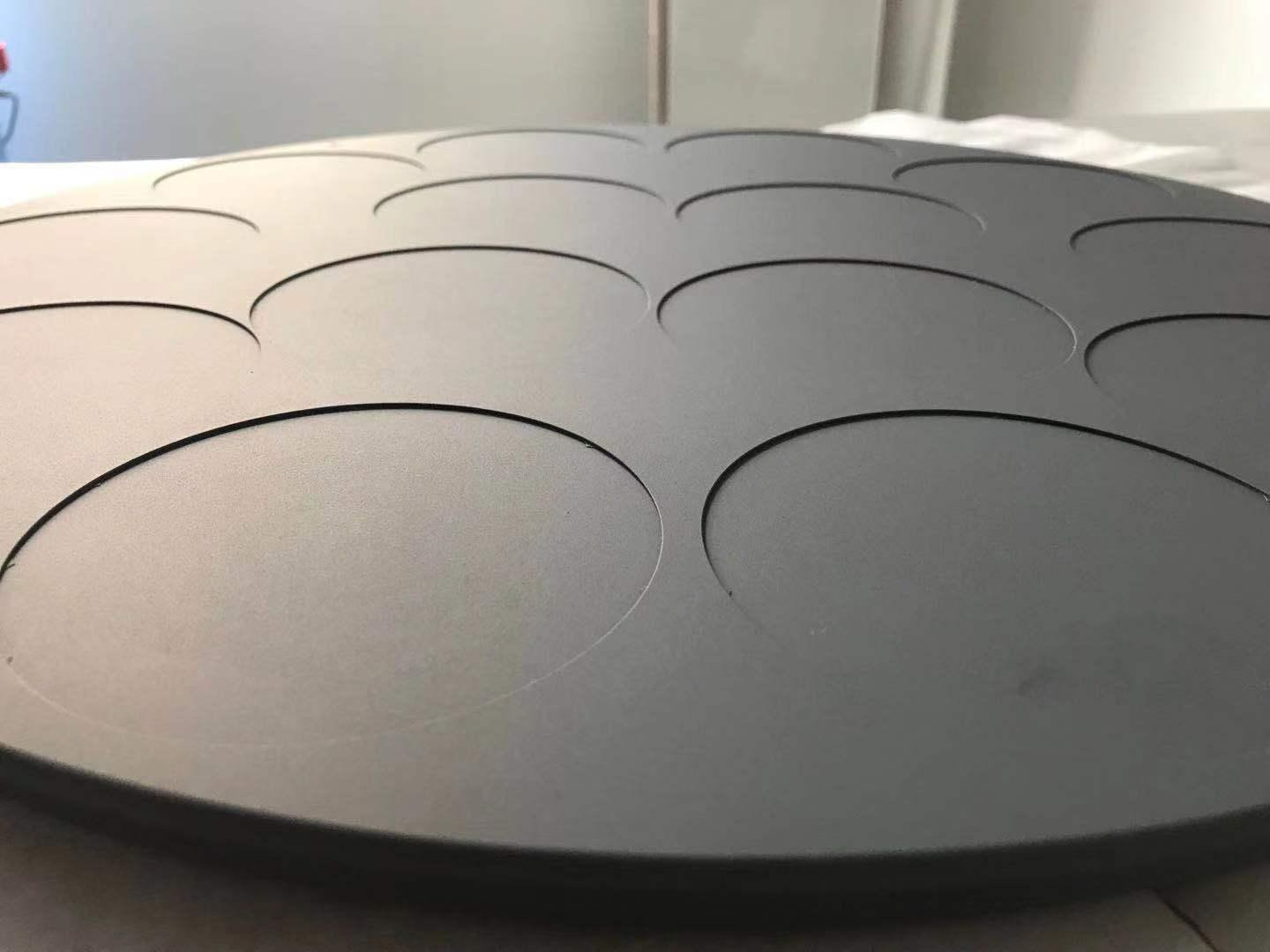

Figur 3 – Højrenhed CVD-siliciumcarbidbelagt grafitsusceptor med ensartet overfladefarve og ingen defekter

5. Forskelle mellem solid SiC og coated grafitdele og relevante scenarier

Kernekonklusion:Coatede grafitdele har lavere omkostninger og hurtigere termisk respons, velegnet til de fleste epitaksi-susceptorer; Solid SiC har ingen grænsefladerisiko og stærkere plasmaresistens, velegnet til høje krav til ætsningskomponenter og scenarier med ultralang levetid.

Mange udvælgelsesmøder kæmper med: skal vi bruge coated grafit eller gå direkte til Solid SiC? De to handler ikke blot om "hvilket er bedre", men en afvejning mellem ansøgningsscenarie og samlede ejeromkostninger (TCO).

Fordele ved belagte grafitdele:Høj substrat termisk ledningsevne, hurtig opvarmning, kontrollerbare omkostninger; belægningen giver kemisk barriere og partikelundertrykkelse. Velegnet til store GaN/SiC-epitaksisceptorer, der kræver høj termisk ensartethed.

Fordele ved Solid SiC:Monolitisk β-SiC uden belægning-substrat-grænseflade, ingen delamineringsrisiko; renheden kan nå 5N-7N, enestående modstandsdygtighed over for plasmaerosion, velegnet til kritiske ætsningsdele såsom fokusringe og brusehoveder, med levetid op til 2000+ timer.

6. Komponent fuld livscyklusstyring og værdi af rengøring og regenerering

Kernekonklusion:Fra installationsovervågning og advarsel om uregelmæssigheder til professionel rengøring og regenerering kan dannelsen af ​​en lukket kredsløbsstyring reducere TCO markant og reducere hyppigheden af ​​indkøb af nye dele. VeTek leverer dedikerede rengøringstjenester til Aixtron/Veeco og andet udstyr.

Mange fabrikker behandler coatede dele som "brug og kasser" forbrugsstoffer. I virkeligheden, efter professionel rengøring og regenerering, kan en betydelig del af komponenterne genoprettes til partikelniveauer og termisk ydeevne tæt på nye dele, især susceptorer og forvarmeringe til Aixtron- og Veeco-platforme.

Det anbefales at etablere en simpel livscykluslog: Registrer installationstid, akkumulerede driftstimer, overfladetilstand efter hver rengøring og partikeltestresultater. Kun når belægningen viser tydelig gulning, lokal delaminering eller vedvarende partikeloverskridelse, bør udskiftningsbeslutningen udløses, i stedet for at skrottes for tidligt baseret på følelse.

Figur 4 – Rengøring af CVD SiC-belægning af grafitdele

7. Leverandørevalueringspunkter og VeTek-servicekapacitet

Kernekonklusion:Fokus på ISO9001-system, komplette inspektionsrapporter (GDMS/ICP-OES), prøvesupport, leveringstidspålidelighed og engelsk teknisk kommunikationsevne. VeTek har 24/7 support og oversøisk kundeserviceoplevelse.

For internationale kunder eller fabrikker med strenge leverandørkvalifikationskrav er følgende punkter særligt kritiske:

• Kvalitetssystem: ISO9001, processtyret og sporbar.

• Inspektionsevne: Giv komplette materialeanalyserapporter for belægning og underlag.

• Prøver og leveringstid: Støtte prøveevaluering; standardprodukter sendes hurtigt, tilpassede dele typisk 3-6 uger, hasteordrer kan fremskyndes efter forhandling.

• Teknisk kommunikation: Både salgs- og ingeniørteams kan kommunikere flydende på engelsk, hvilket reducerer kommunikationsomkostningerne for oversøiske kunder.

• Eftersalgsreaktion: Giv teknisk support og assistance til fejlanalyse, når coating eller komponenter viser uregelmæssigheder.

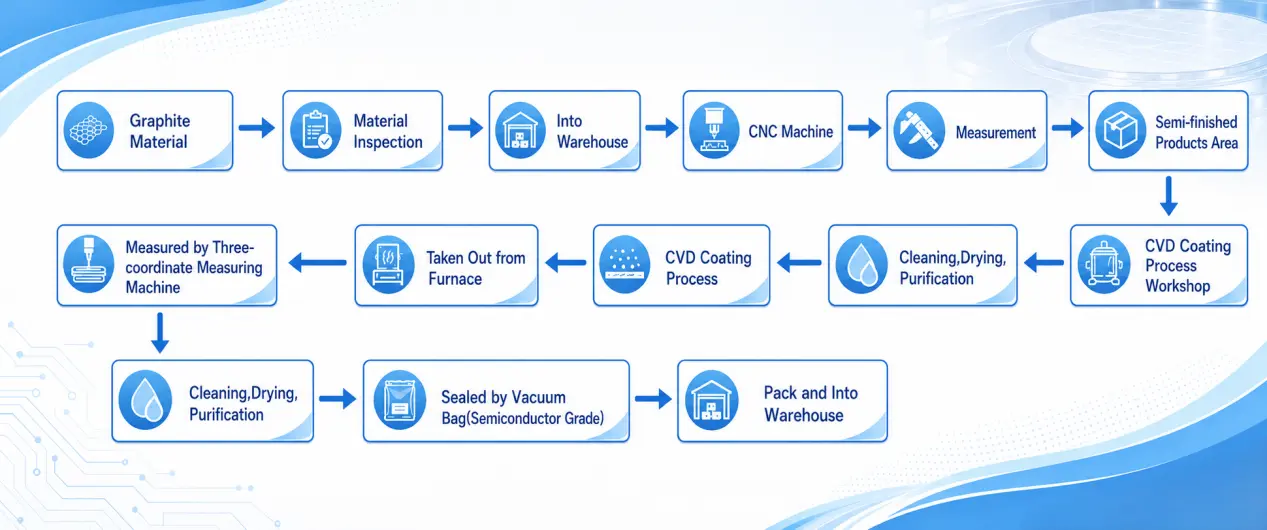

Figur 5 – VeTek Produktordre fuld proces

8. FAQ

(1). Understøtter produktet fuld tilpasning baseret på tegninger? Hvilket større udstyr kan det matche?

Ja. Kan tilpasse susceptor, forvarmering, afledningsring, halvmåne, fokusring osv., kompatibel med platforme som Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Hvordan garanteres renhed? På hvilket niveau kontrolleres metalurenheder?

Belægnings- og komponentens renhed kan være lavere end 5 ppm, nogle når op på 99,99995%. ICP-OES, GDMS og andet udstyr bruges til sporanalyse, med komplette rapporter leveret.

(3). Hvad med tykkelsesensartethed og levetid for CVD SiC/TaC-belægninger?

Tykkelsesensartethed kontrolleres typisk inden for ±5 %, tykkelse 100–200 μm. Under passende procesvinduer kan GaN MOCVD-susceptorens levetid nå 500-1000 timers intervallet; scenarier med ultrahøj temperatur kræver skift til TaC eller Solid SiC.

(4). Er prøvetest understøttet? Hvad er den typiske leveringstid for bulkordrer?

Prøveevaluering understøttes. Standardprodukter kan sendes hurtigt; tilpassede dele tager typisk 3-6 uger, afhængigt af designets kompleksitet og volumen. Hasteordrer kan fremskyndes efter forhandling.

(5). Hvilke kvalitetssystemcertificeringer er tilgængelige? Kan der gives inspektionsrapporter og eftersalgssupport?

ISO9001 kvalitetsstyringssystem er på plads. Materiale- og belægningsanalyserapporter kan leveres sammen med 24/7 online teknisk support. Engelsk kommunikation for oversøiske kunder er problemfri.

9. Resumé og næste trin

Udvælgelse handler aldrig om at "vælge den dyreste" eller "vælge den tykkeste", men om "at finde løsningen med den bedste balance mellem ydeevne og omkostninger under dit udstyr, procesvindue og partikelbudget." Vi håber, at denne håndbog hjælper dig med hurtigt at etablere en beslutningsramme: kig først på temperatur og atmosfære, match derefter belægningen eller Solid SiC og valider til sidst levetid og partikelydelse med data.

Hvis du vurderer erstatningsløsninger til susceptorer, forvarmeringe eller hot-zone-komponenter på Aixtron, Veeco eller andre platforme, er du velkommen til at kontakte VeTeks tekniske team direkte. Vi kan levere tilpasningsanbefalinger, prøvesupport og komplette inspektionsrapporter baseret på dine tegninger eller eksisterende reservedele. Dr. Xiao og ingeniørteamet er klar til at diskutere termisk feltoptimering eller særlige strukturudviklingsbehov med dig til enhver tid.

For produktdetaljer og mere teknisk information, venligstkontakt os.

Hovedreferencer og datakilder

1. VeTek Semiconductor interne tekniske data — SiC-belagt grafit-susceptor-levetid på 500-1000 timer under GaN MOCVD-proces, belægningsudbytte forbedret fra 50 % til 90 % efter løst kantgulning og andre praktiske tilfælde [1].

2. T/CASME 2000-2025 Teknisk specifikation for siliciumcarbidbelagte grafitsusceptorer til halvlederepitaxi — Specificerer tekniske krav til SiC-belagte grafitsusceptorer fremstillet ved CVD-proces på isostatiske grafitsubstrater med høj renhed, gældende for halvlederepitaxyprodukter.

3. T/CASME 2085-2025 Teknisk specifikation for tantalcarbid-coatede produkter til siliciumcarbidkrystalvækst — Teknisk specifikation for TaC-belagte grafitprodukter i SiC-krystalvækstscenarier.

4. Nakamura et al., "Sintrede tantalcarbidbelægninger på grafitsubstrater: Meget pålidelige beskyttende belægninger til bulk og epitaksial vækst," Applied Physics Letters, Vol. 106, 082108, 2015. — Bekræfter, at TaC-belægninger effektivt kan beskytte grafitsubstrater under høje temperaturer (>2000°C) og stærkt korrosive atmosfærer, hvilket danner en klar ydeevnegrænse med SiC-belægninger.

5. Wang et al., "Effekterne af karboniseret bufferlag på væksten af ​​SiC på Si," Journal of Crystal Growth, Vol. 199, s. 564-567, 1999. — Diskuterer bufferlagseffekter og overflademorfologikontrol i SiC CVD vækstproces, indekseret af Scopus og Web of Science.

Bemærk: Levetid og ydelsesdata i teksten er typiske referenceværdier. Den faktiske ydeevne påvirkes af specifikke procesforhold, udstyrsstatus og vedligeholdelsesniveau. Bekræft venligst med faktiske mål.

Forfatter:VeTek Semiconductor Technical Engineering Team (udført under vejledning af Dr. Xiao)
