Hvad er en SiC keramisk wafer-båd? Specifikationer, materialer og anvendelser

I halvlederprocesser med høj temperatur er håndtering, understøttelse og termisk behandling af wafere afhængig af en speciel understøttende komponent - waferbåden. Efterhånden som procestemperaturerne stiger, og kravene til renlighed og partikelkontrol øges, afslører traditionelle kvartswaferbåde gradvist problemer som kort levetid, høje deformationshastigheder og dårlig korrosionsbestandighed.Siliciumcarbid (SiC) keramiske waferbådedukket op i denne sammenhæng og er blevet en nøglebærer inden for avanceret termisk behandlingsudstyr.

Siliciumcarbid (SiC) er et teknisk keramisk materiale, der kombinerer høj hårdhed, høj varmeledningsevne og fremragende kemisk stabilitet.SiC keramik, dannet gennem højtemperatursintring, udviser ikke kun overlegen termisk stødmodstand, men opretholder også stabil struktur og størrelse i oxiderende og korrosive miljøer. Som følge heraf kan den, når den er fremstillet i waferbådform, pålideligt understøtte højtemperaturprocesser såsom diffusion, udglødning og oxidation, hvilket gør den særligt velegnet til termiske processer, der arbejder ved temperaturer over 1100°C.

1. Hvad er en SiC keramisk wafer-båd?

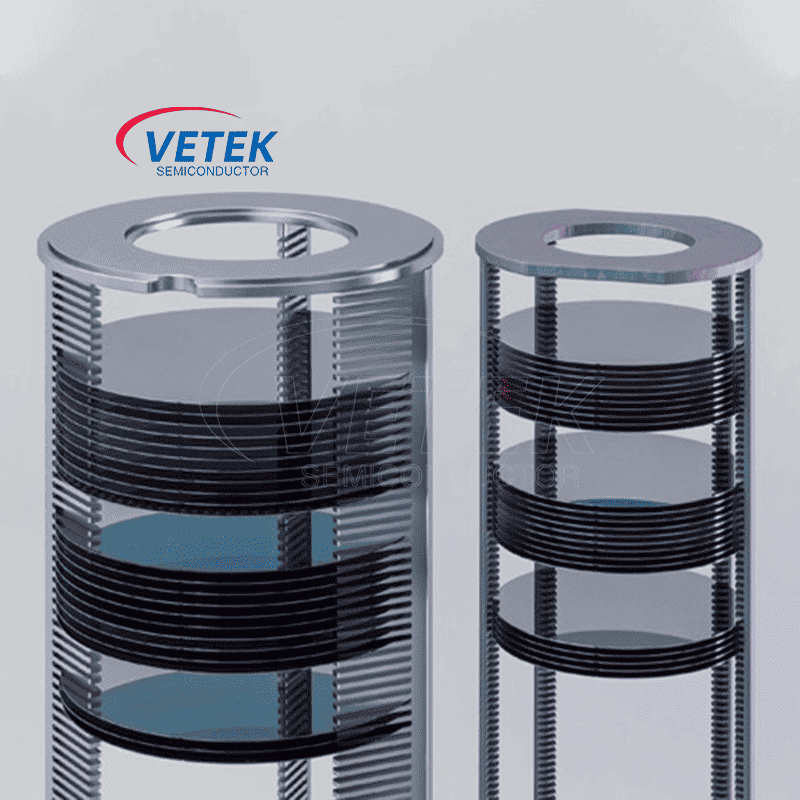

Strukturen af ​​waferbåde er normalt designet med en flerlags, parallel gitterkonfiguration, der er i stand til at holde dusinvis eller endda hundredvis af wafers samtidigt. Fordelene ved SiC-keramik til styring af termiske udvidelseskoefficienter gør dem mindre tilbøjelige til termisk deformation eller mikrorevner under højtemperatur-rampe-op- og ramp-down-processer. Derudover kan indholdet af metalurenheder kontrolleres nøje, hvilket reducerer risikoen for forurening betydeligt ved høje temperaturer. Dette gør dem særdeles velegnede til processer, der er ekstremt følsomme over for renlighed, såsom fremstilling af strømforsyninger, SiC MOSFET'er, MEMS og andre produkter.

2. Quartz vs SiC vs Graphite Wafer Boats: Materialesammenligning

Sammenlignet med traditionelle kvartswaferbåde har siliciumcarbid keramiske waferbåde typisk en levetid 3-5 gange længere under høje temperaturer, hyppige termiske cyklusser. Deres højere stivhed og modstandsdygtighed over for deformation muliggør en mere stabil waferjustering, hvilket hjælper med at forbedre udbyttet. Endnu vigtigere er det, at SiC-materialer bibeholder minimale dimensionsændringer under hyppige opvarmnings- og afkølingscyklusser, hvilket reducerer waferkantsspåner eller partikeludskillelse forårsaget af waferbådsdeformation.

3. Typer af siliciumcarbid wafer-bådmaterialer

Ikke alle SiC waferbåde er fremstillet af samme keramiske kvalitet. Forskellige fremstillingsruter producerer forskellige mikrostrukturer og ydeevnekarakteristika.

3.1 Omkrystalliseret siliciumcarbid (RSiC)

Omkrystalliseret SiC bruges i konstruerede højtemperatur keramiske komponenter. Afhængigt af karakteren kan den udvise betydelig åben porøsitet, hvilket skal tages i betragtning ved vurdering af forurening, rengøring og proceskompatibilitet.

3.2 Sintret siliciumcarbid (SSiC)

Trykløs-sintret SiC kan give en tæt keramisk struktur med høj hårdhed, mekanisk styrke og god termisk ydeevne. Faktiske egenskaber afhænger af formuleringen, sintringsprocessen og materialekvaliteten.

3.3 Reaktionsbundet siliciumcarbid (RBSiC / SiSiC)

Reaktionsbundet SiC indeholder generelt en resterende siliciumfase. Dette kan påvirke maksimal driftstemperatur og kemisk kompatibilitet, så dets driftsgrænser bør ikke antages at være identiske med RSiC eller SSiC.

3.4 SiC-coated grafit wafer bærere

En SiC-belagt grafit-wafer-bærer er en anden konstruktion end en monolitisk SiC-keramisk wafer-båd.

Den bruger et grafitsubstrat beskyttet af en aflejret SiC-belægning. Sådanne designs kan give fordele i specifikke termiske bearbejdningsmiljøer, men belægningens integritet, udsatte kanter og potentiel forurening skal evalueres.

4. Fremtidsudsigter

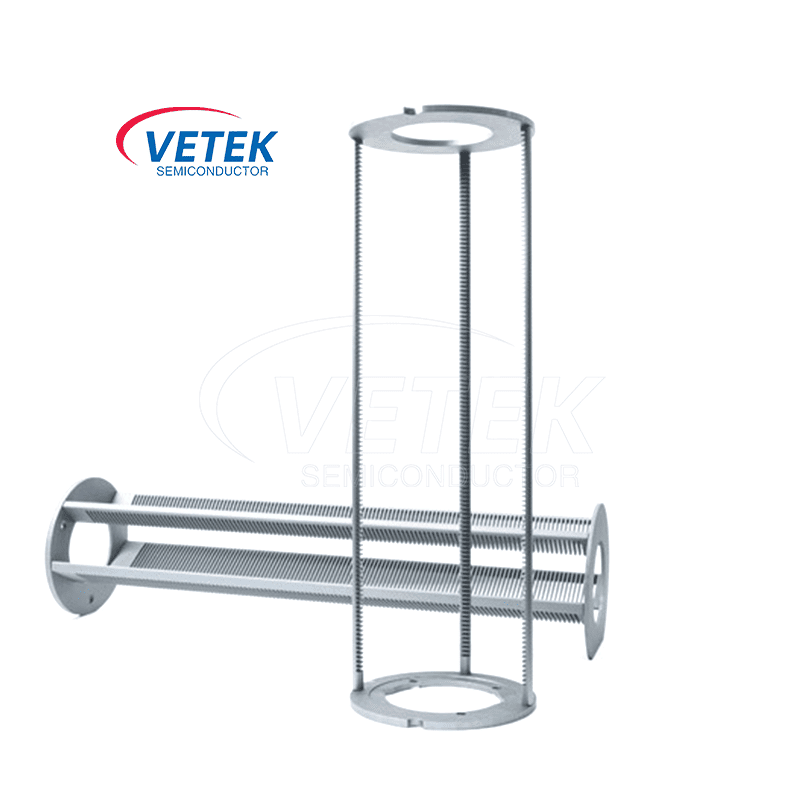

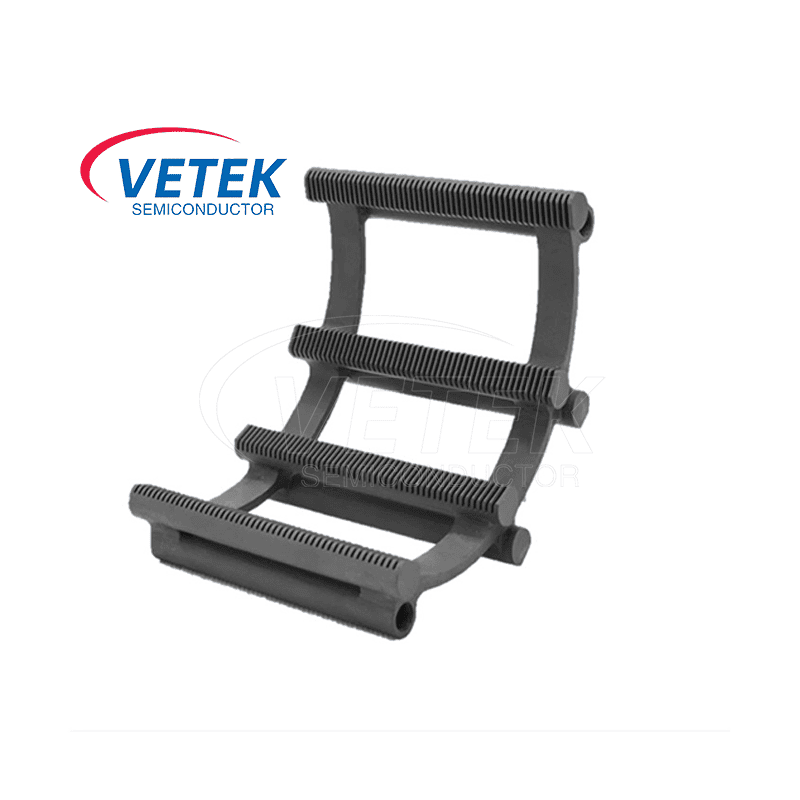

I industrielle applikationer bliver siliciumcarbid keramiske waferbåde efterhånden det foretrukne valg for high-end udstyrsproducenter i termiske processer, fra traditionelle siliciumenheder til tredjegenerations halvledermaterialer. De er ikke kun velegnede til forskelligt termisk behandlingsudstyr, såsom vertikale rørovne og horisontale oxidationsovne, men deres stabile ydeevne i højtemperatur, stærkt korrosive miljøer giver også stærkere garantier for proceskonsistens og udstyrskapacitet.

Den gradvise popularisering af siliciumcarbid keramiske waferbåde markerer accelerationen af ​​avancerede keramiske materialer, der trænger ind i kernestøttekomponenterne i halvlederudstyr. Sammenlignet med traditionelle kvartsmaterialer giver deres fordele i højtemperaturstabilitet, strukturel stivhed og termisk udmattelsesbestandighed et pålideligt materialegrundlag for den fortsatte udvikling af højere temperaturer og mere stringente procesvinduer. I øjeblikket er 6-tommer og 8-tommer siliciumcarbid keramiske waferbåde meget udbredt i masseproduktions termiske behandlingsprocesser af kraftenheder i halvlederindustrien.

12-tommer-specifikationen introduceres gradvist i avancerede processer og avancerede produktionslinjer og bliver en vigtig retning for den næste fase af udstyr og materialesamarbejde. Samtidig spiller 2-4 tommer waferbåde fortsat en rolle i forskningsplatforme og specifikke processcenarier, såsom LED-substratbehandling og procesverifikation. Siliciumcarbid keramiske waferbåde vil demonstrere større fordele med hensyn til stabilitet, størrelseskontrol og waferkapacitet, hvilket driver den kontinuerlige udvikling af relateret keramisk materialeteknologi.

Ofte stillede spørgsmål

1. Hvad er hovedfunktionen for en waferbåd?

En wafer-båd holder halvlederwafers i nøjagtigt adskilte positioner under ovnbehandling. Dens hovedfunktioner er mekanisk støtte, waferjustering og kompatibilitet med det termiske og kemiske procesmiljø.

2. Hvad er forskellen mellem en SiC waferbåd og en kvarts waferbåd?

SiC keramiske waferbåde giver generelt højere termisk ledningsevne og større højtemperatur mekanisk kapacitet til passende kvaliteter. Quartz wafer-både har meget lavere termisk ekspansion og er meget udbredt i etablerede rene halvlederovnsprocesser. Det foretrukne materiale afhænger af driftsbetingelserne.

3. Hvilken temperatur kan en SiC keramisk waferbåd tåle?

Der er ingen enkelt temperaturgrænse for alle SiC keramiske waferbåde. Maksimal driftstemperatur afhænger af SiC-kvaliteten, ovnatmosfære, mekanisk belastning, eksponeringsvarighed og termisk cyklus. Den færdige komponent skal være kvalificeret til de tilsigtede procesbetingelser.

4. Er SiC waferbåde velegnede til diffusion og oxidation?

Ja, passende udvalgte og kvalificerede SiC keramiske waferbåde kan bruges i diffusions- og oxidationsapplikationer. Materialekemi, overfladerenhed, mekanisk design og kompatibilitet med procesgasser skal verificeres.

5. Kan SiC keramiske waferbåde tilpasses?

Waferbåde kan konstrueres til forskellige ovnkonfigurationer, waferdimensioner, spaltetal, stigninger og støttegeometrier, med forbehold for fremstillingsgennemførlighed og designvalidering.

6. Hvad er forskellen mellem solide SiC og SiC-belagte grafit waferbåde?

Solid SiC keramiske waferbåde bruger en keramisk krop, hvorimod SiC-belagte grafitbærere bruger et grafitsubstrat med et beskyttende SiC-lag. Deres termiske reaktion, fejlmekanismer, forureningsrisici og servicegrænser er forskellige.

7. Hvad forårsager partikeldannelse i waferbåde?

Potentielle årsager omfatter mekanisk slid, uegnet wafer-kontaktgeometri, opbygning af aflejret film, termisk beskadigelse, overfladedefekter og forurening under håndtering eller rengøring. Grundårsagsanalyse bør tage højde for bærermaterialet og den faktiske ovnproces.
